Fast-Hole EDM: la tecnología que hace posible la refrigeración de las turbinas aeronáuticas

Las turbinas aeronáuticas actuales funcionan en condiciones térmicas que hace apenas unas décadas parecían inalcanzables. Para hacerlo posible, sus álabes incorporan sofisticados sistemas de refrigeración basados en miles de microagujeros cuya fabricación constituye uno de los mayores desafíos de la ingeniería de producción. En este contexto, el mecanizado mediante Fast-Hole EDM se ha consolidado como una tecnología clave para la industria aeronáutica. Con la incorporación de una nueva máquina ONA Halley 4, el Centro de Fabricación Avanzada Aeronáutica (CFAA) refuerza sus capacidades para investigar, optimizar y transferir este proceso estratégico, acercando las tecnologías de fabricación más avanzadas al tejido industrial.

La mejora continua de la eficiencia de los motores aeronáuticos pasa, en gran medida, por aumentar la temperatura de los gases de combustión que atraviesan la turbina. Sin embargo, esta estrategia plantea un importante desafío tecnológico: los álabes de la turbina de alta presión trabajan de forma continuada en un entorno donde la temperatura de los gases supera el límite de resistencia e, incluso, el punto de fusión de muchos de los materiales metálicos empleados en su fabricación. Garantizar la integridad de estos componentes exige combinar superaleaciones avanzadas, recubrimientos térmicos y, sobre todo, sofisticados sistemas de refrigeración.

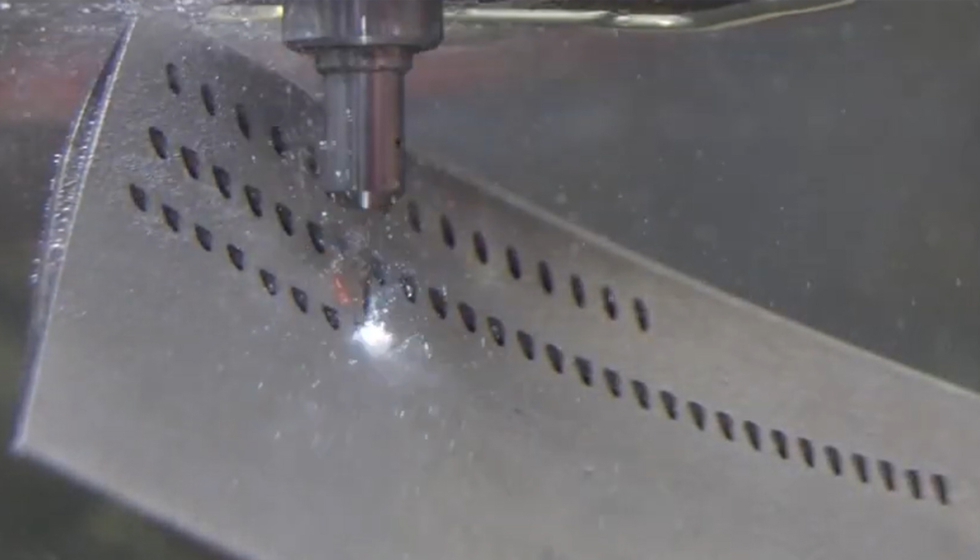

Figura 1. Fabricación de agujeros de refrigeración en álabe mediante el proceso Fast-Hole EDM.

Entre estas tecnologías, la refrigeración por película (film cooling) constituye una de las soluciones más eficaces. El aire procedente del compresor circula por una compleja red de canales internos y es expulsado a través de cientos o miles de microagujeros distribuidos sobre la superficie del álabe, formando una fina película de aire frío que actúa como barrera frente a los gases de combustión. La eficacia de este sistema depende no solo de su diseño, sino también de la precisión con la que se fabrican estos orificios, caracterizados por diámetros submilimétricos, elevadas relaciones de aspecto y orientaciones muy inclinadas sobre superficies de geometría compleja. La fabricación de este tipo de agujeros representa uno de los mayores retos de los procesos de fabricación aeronáuticos. Los métodos convencionales encuentran importantes limitaciones cuando deben mecanizar superaleaciones de base níquel con estas exigencias geométricas, lo que ha impulsado la adopción de tecnologías no convencionales como el mecanizado por electroerosión de agujeros rápidos (Fast-Hole EDM), hoy considerado uno de los procesos de referencia para la fabricación de sistemas de refrigeración en componentes críticos de turbina.

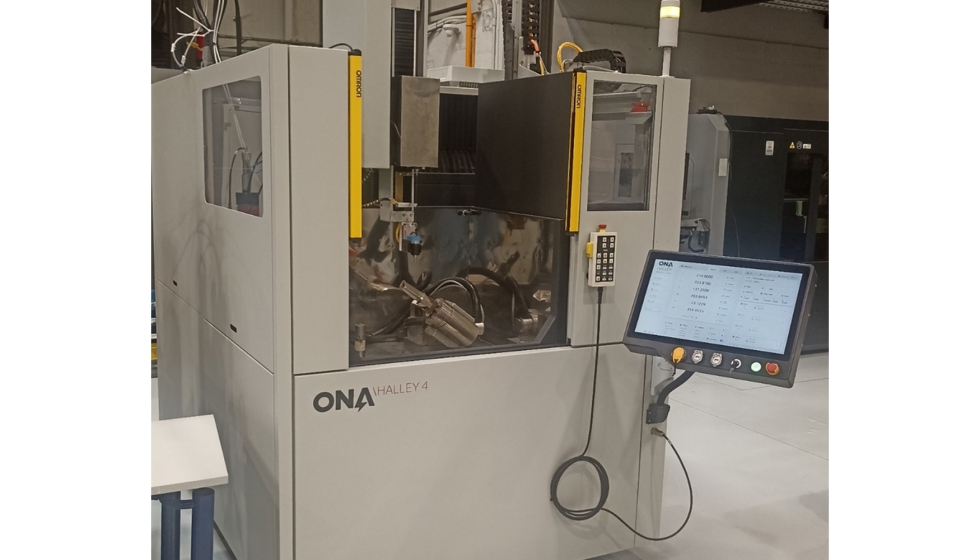

Figura 2. Máquina Fast-Hole EDM ONA Halley 4 instalada en el CFAA.

Con el objetivo de ampliar sus capacidades de investigación y transferencia tecnológica, el Centro de Fabricación Avanzada Aeronáutica (CFAA) ha incorporado recientemente una máquina ONA Halley 4, especializada en Fast-Hole EDM. Más allá de incrementar las capacidades de fabricación del centro, esta infraestructura constituye una plataforma para investigar los fenómenos físicos que gobiernan el proceso, optimizar su productividad y calidad, desarrollar estrategias avanzadas de monitorización y automatización, y transferir este conocimiento al tejido industrial, especialmente a los sectores aeronáutico y energético.

En este artículo se presentan los fundamentos del proceso Fast-Hole EDM, los principales retos tecnológicos asociados a la fabricación de agujeros de refrigeración y las líneas de investigación que el CFAA desarrolla alrededor de esta nueva capacidad.

La refrigeración por película (film cooling) ha permitido que las turbinas aeronáuticas actuales operen a temperaturas muy superiores a las que podrían soportar los materiales de forma aislada. Para ello, una parte del aire comprimido se desvía desde el compresor hacia el interior de los álabes, donde circula por una red de canales internos absorbiendo calor antes de salir al exterior a través de cientos o incluso miles de microagujeros distribuidos sobre su superficie. Al emerger, este aire genera una fina película que separa el metal de los gases de combustión, reduciendo significativamente la temperatura del componente y aumentando su vida útil. La eficacia de este sistema depende en gran medida de la geometría de cada uno de estos orificios. Su diámetro, inclinación, profundidad y posición determinan la distribución del flujo de aire y, por tanto, la capacidad de refrigeración del álabe.

Sin embargo, fabricar estos agujeros constituye un reto mayor entre de los procesos de fabricación aeronáuticos. Habitualmente presentan diámetros inferiores a un milímetro, relaciones de aspecto muy elevadas y deben realizarse sobre superficies curvas con ángulos de entrada muy inclinados. Además, se mecanizan sobre superaleaciones de base níquel o cobalto, materiales desarrollados específicamente para mantener sus propiedades mecánicas a temperaturas extremas y cuya mecanizabilidad resulta especialmente compleja. Estas condiciones llevan al límite a los procesos convencionales de arranque de viruta. Las herramientas de pequeño diámetro son propensas a desviarse o romperse cuando trabajan sobre superficies inclinadas, mientras que las elevadas temperaturas generadas durante el corte aceleran su desgaste. A ello se suma la aparición de rebabas, deformaciones y alteraciones metalúrgicas que pueden comprometer la resistencia a fatiga de componentes sometidos a millones de ciclos de carga durante su vida en servicio.

Por este motivo, la industria aeronáutica ha recurrido progresivamente a tecnologías de fabricación no convencionales capaces de eliminar material sin contacto mecánico directo. Entre ellas destacan el mecanizado láser, el mecanizado electroquímico (ECM) y la electroerosión (EDM), cada una con ventajas y limitaciones. El mecanizado láser ofrece elevadas velocidades de producción, pero la energía térmica concentrada puede generar zonas afectadas por el calor, microfisuras o desviaciones del haz cuando se trabaja sobre superficies complejas. El mecanizado electroquímico elimina estos efectos térmicos, aunque requiere utillajes específicos y una compleja gestión del electrolito, lo que limita su flexibilidad y aumenta los costes de implantación.

En este contexto, el Fast-Hole EDM se ha consolidado como una de las tecnologías de referencia para la fabricación de agujeros de refrigeración en componentes críticos de turbina. Su capacidad para mecanizar agujeros profundos, de pequeño diámetro y elevada precisión, sin aplicar esfuerzos mecánicos sobre la pieza, permite afrontar geometrías que resultarían inviables mediante procesos convencionales. Además, combina una elevada productividad con una gran flexibilidad, lo que explica su creciente implantación tanto en fabricación como en reparación de componentes aeronáuticos. Comprender cómo consigue estas prestaciones requiere analizar el principio físico en el que se basa el proceso, así como las particularidades que diferencian al Fast-Hole EDM de otras tecnologías de electroerosión.

El Fast-Hole EDM (Fast-Hole Electrical Discharge Machining) es una variante especializada de la electroerosión diseñada para la fabricación rápida de agujeros de pequeño diámetro y elevada relación de aspecto. A diferencia del mecanizado convencional, el proceso no elimina material mediante el contacto entre una herramienta de corte y la pieza, sino mediante una sucesión controlada de descargas eléctricas que erosionan el material de forma localizada.

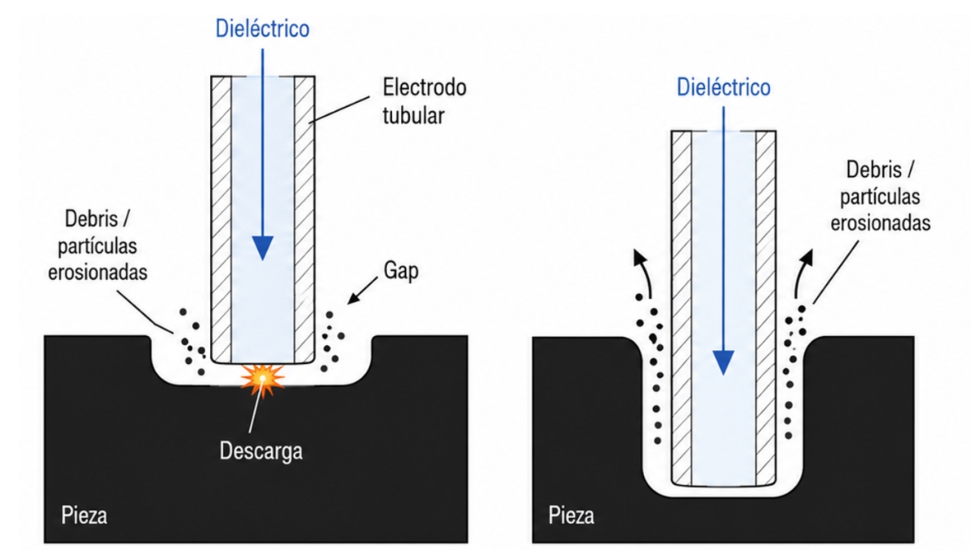

El proceso utiliza un electrodo tubular, generalmente de cobre o latón, que se aproxima a la pieza manteniendo una separación de apenas unas micras, conocida como gap. Ambos elementos permanecen sumergidos en un fluido dieléctrico que, en condiciones normales, actúa como aislante eléctrico. Cuando se aplica una tensión pulsada entre el electrodo y la pieza, el intenso campo eléctrico ioniza el dieléctrico y genera un canal de plasma conductor. Durante apenas unos microsegundos, la energía de la descarga alcanza temperaturas extremadamente elevadas que funden y vaporizan una pequeña cantidad de material tanto de la pieza como del propio electrodo. Al finalizar el pulso, el plasma colapsa, el material fundido es expulsado en forma de partículas microscópicas y el dieléctrico recupera su capacidad aislante, permitiendo que el ciclo vuelva a repetirse miles de veces por segundo.

Este principio físico es común a otros procesos de electroerosión. Sin embargo, el Fast-Hole EDM incorpora una serie de características que le permiten alcanzar velocidades de perforación muy superiores y fabricar agujeros profundos con una elevada estabilidad:

- La primera de ellas es el electrodo tubular. Su geometría hueca (de un solo agujero o multiagujero) permite conducir el fluido dieléctrico directamente hasta el fondo del agujero, garantizando que las partículas erosionadas sean evacuadas incluso cuando la profundidad aumenta considerablemente. Esta evacuación continua resulta esencial para evitar cortocircuitos, mantener estable el proceso y conservar una velocidad de mecanizado elevada.

- El segundo elemento diferenciador es la inyección de dieléctrico a alta presión. En los equipos actuales, el fluido puede impulsarse a presiones cercanas a los 100 bar a través del interior del electrodo. Además de refrigerar la zona de trabajo, este flujo arrastra los residuos generados durante cada descarga y evita que permanezcan atrapados en el fondo del agujero, donde podrían desestabilizar el proceso.

- Por último, el giro continuo del electrodo favorece una distribución más uniforme tanto del flujo de dieléctrico como de las descargas eléctricas. Como consecuencia, el desgaste del electrodo se reparte de forma más homogénea, mejorando la circularidad del agujero y reduciendo las diferencias entre los diámetros de entrada y salida.

La combinación de estos tres elementos (electrodo tubular, inyección de dieléctrico a alta presión y rotación de la herramienta) permite fabricar agujeros con diámetros submilimétricos y relaciones de aspecto muy altas, manteniendo una elevada productividad y sin transmitir esfuerzos mecánicos a componentes de pared delgada como los álabes de turbina.

Más allá del principio físico del proceso, la evolución del Fast-Hole EDM ha estado marcada por la incorporación de funciones avanzadas de control y nuevas estrategias de mecanizado. Los equipos actuales integran sistemas de compensación del desgaste del electrodo, detección automática del breakthrough (BTD) y monitorización del proceso en tiempo real, mejorando la repetibilidad y la fiabilidad del mecanizado. Además, permiten fabricar no solo agujeros cilíndricos convencionales, sino también agujeros conformados (shaped holes), como los fan-shaped holes, cuya geometría difusora mejora la distribución del aire sobre la superficie del álabe y aumenta la eficacia del film cooling. Estas capacidades han convertido al Fast-Hole EDM en una tecnología madura y altamente versátil para la fabricación de componentes aeronáuticos de última generación.

Con el objetivo de impulsar la investigación y la transferencia tecnológica en procesos de fabricación avanzada, el Centro de Fabricación Avanzada Aeronáutica (CFAA) ha incorporado recientemente una máquina ONA Halley 4, especializada en mecanizado Fast-Hole EDM. Esta nueva capacidad amplía las posibilidades del centro para abordar tanto proyectos de investigación como desarrollos industriales orientados a la fabricación y reparación de componentes críticos de turbina.

La ONA Halley 4 ha sido diseñada específicamente para la fabricación de agujeros de refrigeración en álabes y vanos de turbina. Su configuración multieje permite posicionar y orientar la pieza con gran precisión, reproduciendo las inclinaciones que requieren los sistemas de film cooling incluso sobre superficies de geometría compleja. Para garantizar la correcta localización de cada perforación, la máquina incorpora un sistema de palpado por contacto, que permite referenciar automáticamente la pieza antes del mecanizado y compensar posibles desviaciones de posicionamiento.

Además de la fabricación de agujeros cilíndricos convencionales, la máquina incorpora funcionalidades específicas para el mecanizado de agujeros conformados (shaped holes). Entre ellos destacan los fan-shaped holes, cuya salida en forma de abanico mejora la distribución del aire sobre la superficie del álabe y aumenta la eficacia de la refrigeración por película. El equipo dispone de diferentes geometrías predefinidas para este tipo de mecanizados y permite, además, programar perfiles personalizados, adaptando la forma del agujero a los requisitos aerodinámicos y térmicos de cada aplicación. Esta flexibilidad convierte a la máquina en una herramienta especialmente valiosa tanto para investigación como para el desarrollo de nuevas generaciones de sistemas de refrigeración. La máquina puede trabajar con electrodos tubulares de entre 0,3 y 6 mm de diámetro, con longitudes de hasta 600 mm, y dispone de un sistema de impulsión de dieléctrico a alta presión —hasta 100 bar— que asegura una evacuación eficaz de los residuos incluso durante el mecanizado de agujeros de elevada relación de aspecto.

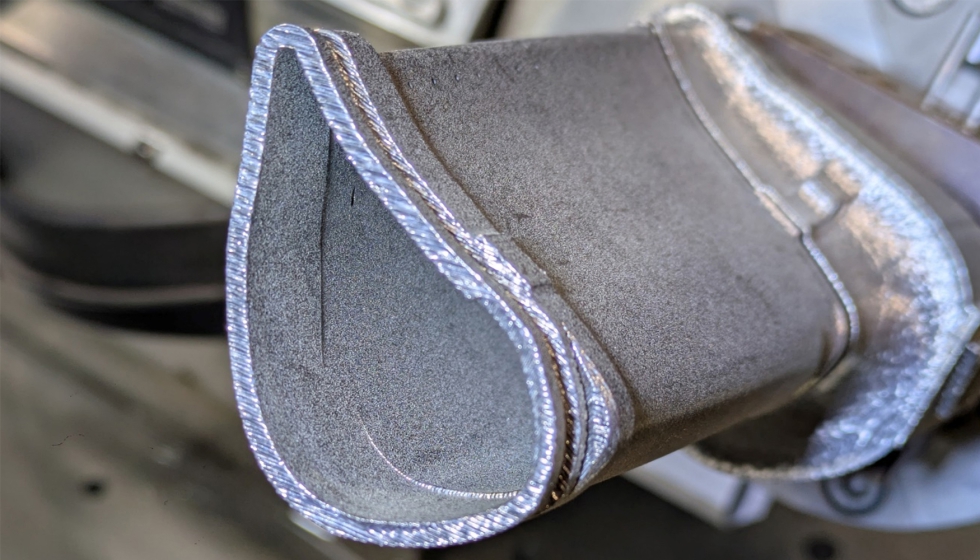

Entre sus capacidades destacan el control del desgaste del electrodo, la detección del instante en que se atraviesa la pared del componente (Breakthrough Detection, BTD) y el cambio automático de electrodos y guías. Estas funciones permiten incrementar la estabilidad del proceso, reducir la intervención del operario y mejorar la repetibilidad de los resultados. Aspectos especialmente relevantes cuando se mecanizan componentes aeronáuticos de elevado valor añadido, donde una perforación fuera de tolerancia o una penetración excesiva puede comprometer una pieza prácticamente terminada.

Sin embargo, el verdadero interés de esta incorporación trasciende las propias prestaciones de la máquina. En el CFAA, la ONA Halley 4 se concibe como una plataforma experimental sobre la que desarrollar nuevas estrategias de fabricación inteligente. La adquisición continua de datos del proceso (como las señales eléctricas, la presión del dieléctrico, el desgaste del electrodo o los tiempos de mecanizado) permite estudiar la relación entre los parámetros de proceso y la calidad final del agujero, estableciendo modelos que faciliten su optimización. Esta capacidad abre nuevas líneas de investigación orientadas a la monitorización y el control del proceso en tiempo real. La integración de sensores, sistemas de adquisición de datos y herramientas de análisis permitirá avanzar hacia estrategias capaces de detectar desviaciones durante el mecanizado y ajustar automáticamente las condiciones de trabajo para garantizar la estabilidad del proceso. A medio plazo, estas capacidades podrán complementarse con técnicas de inteligencia artificial y machine learning, capaces de analizar grandes volúmenes de información procedentes del proceso para predecir el desgaste del electrodo, optimizar las condiciones de perforación o anticipar la aparición de inestabilidades antes de que afecten a la calidad del componente.

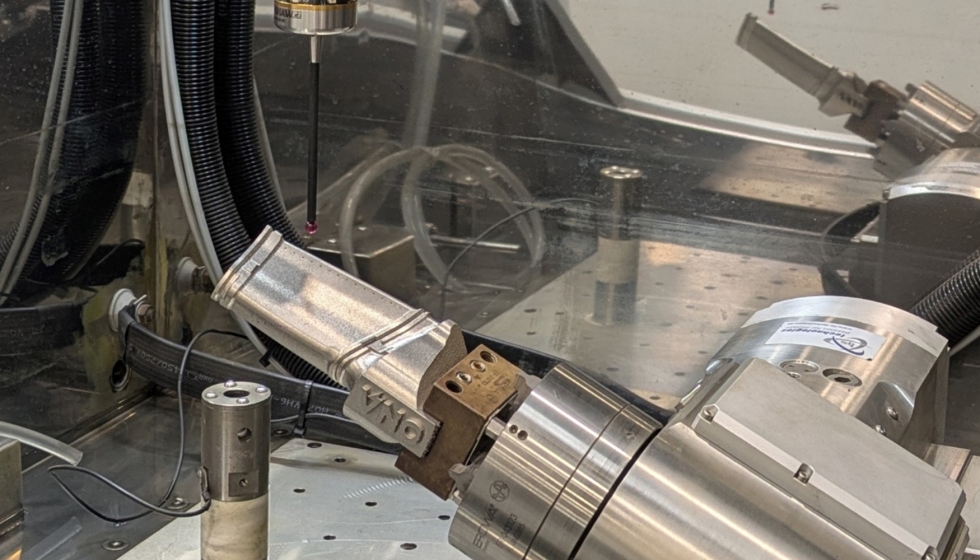

Otra línea de desarrollo con un elevado potencial es la integración de sistemas de metrología y visión artificial dentro de la propia celda de fabricación. En aplicaciones de reparación, donde los álabes presentan deformaciones acumuladas durante el servicio y los canales de refrigeración pueden encontrarse parcialmente obstruidos, estas tecnologías permitirán identificar automáticamente la geometría real del componente y adaptar la trayectoria del mecanizado a cada caso particular. Aunque estas soluciones aún representan un reto de investigación, constituyen uno de los ámbitos con mayor proyección para la evolución del Fast-Hole EDM en los próximos años.

Con esta incorporación, el CFAA refuerza su capacidad para investigar un proceso estratégico para la industria aeronáutica, generar conocimiento transferible a la empresa y formar especialistas en una tecnología cuyo grado de implantación continuará creciendo conforme aumenten las exigencias de eficiencia y sostenibilidad de los motores de nueva generación.

La incorporación de la ONA Halley 4 ha permitido al CFAA iniciar nuevas líneas de investigación orientadas a comprender y optimizar el proceso de Fast-Hole EDM para su aplicación en componentes aeronáuticos y energéticos. El objetivo no consiste únicamente en fabricar agujeros con mayor rapidez, sino en conocer cómo influyen las condiciones de mecanizado sobre la geometría final, la integridad superficial y la productividad del proceso, generando conocimiento que pueda transferirse posteriormente al tejido industrial.

Cada nueva aplicación (dependiente del material, diámetro, profundidad, posición o forma entre otros) comienza con una campaña experimental en la que se modifican de forma sistemática los principales parámetros del proceso. Entre ellos destacan la energía y duración de las descargas eléctricas, la frecuencia de pulso, la presión del dieléctrico, la velocidad de rotación del electrodo, las estrategias de detección del Breakthrough (BTD) y las características geométricas del propio electrodo tubular. El estudio combinado de estas variables permite identificar las denominadas ventanas de proceso, es decir, aquellas combinaciones de parámetros capaces de garantizar simultáneamente productividad, estabilidad y calidad.

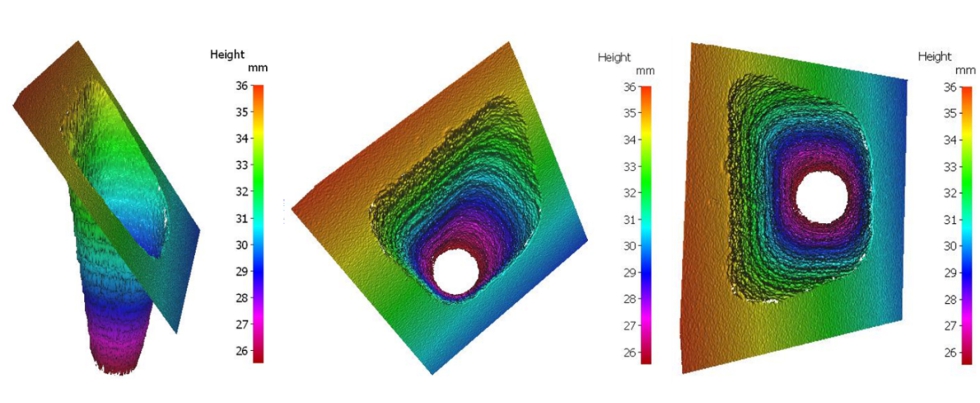

La evaluación del proceso no finaliza con la perforación del agujero. Cada probeta es sometida posteriormente a una caracterización dimensional y metalúrgica que permite relacionar las condiciones de mecanizado con la calidad obtenida. Mediante microscopía óptica se determinan los diámetros de entrada y salida, la conicidad y posibles desviaciones geométricas, mientras que los análisis metalográficos permiten estudiar el estado de las paredes internas del agujero. Uno de los aspectos de mayor interés es el análisis de la capa refundida (recast layer o white layer), formada por el material fundido durante las descargas que no consigue ser evacuado por el dieléctrico y vuelve a solidificarse sobre la superficie del agujero. En aplicaciones aeronáuticas, donde los componentes están sometidos a millones de ciclos de carga, el espesor y la calidad de esta capa resultan determinantes, ya que la presencia de microgrietas o discontinuidades puede reducir significativamente la resistencia a fatiga del componente.

Los resultados geométricos y metalográficos se complementan con indicadores propios del proceso, como el tiempo de mecanizado, la velocidad de penetración, la tasa de desgaste del electrodo y la estabilidad de las descargas eléctricas. Analizados de forma conjunta, estos parámetros permiten establecer relaciones causa-efecto entre las condiciones de mecanizado y la calidad final del agujero, identificando los compromisos existentes entre productividad e integridad superficial. El conocimiento obtenido constituye la base para el desarrollo de modelos predictivos capaces de reducir el número de ensayos necesarios durante la industrialización de nuevas aplicaciones. En este sentido, una de las principales líneas de trabajo del CFAA consiste en construir metodologías que permitan seleccionar las condiciones óptimas de mecanizado en función del material, el diámetro del agujero, la relación de aspecto y los requisitos funcionales del componente.

De este modo, la investigación desarrollada en el CFAA trasciende la validación de una máquina o de un conjunto de parámetros concretos. Su objetivo es generar conocimiento científico y tecnológico sobre el proceso Fast-Hole EDM que facilite su implantación industrial, reduzca los tiempos de desarrollo y contribuya a mejorar la fabricación y reparación de componentes críticos para la industria aeronáutica.

La creciente demanda de motores aeronáuticos más eficientes continuará impulsando el desarrollo de componentes capaces de trabajar a temperaturas cada vez más elevadas. En este escenario, la fabricación de sistemas de refrigeración mediante Fast-Hole EDM desempeña un papel estratégico, al permitir la producción de microagujeros complejos con la precisión, productividad y calidad que exige la industria aeronáutica.

La incorporación de la máquina ONA Halley 4 al CFAA supone un paso más en la consolidación del centro como plataforma de investigación en procesos avanzados de fabricación. Más allá de incrementar las capacidades experimentales disponibles, esta infraestructura permite profundizar en el conocimiento de los fenómenos físicos que gobiernan el proceso, desarrollar nuevas estrategias de monitorización y automatización y acelerar la transferencia de soluciones hacia el entorno industrial.

Las futuras líneas de investigación se orientan hacia la optimización integral del proceso mediante la combinación de experimentación, metrología avanzada, adquisición de datos e inteligencia artificial. El objetivo es evolucionar desde procesos robustos hacia procesos capaces de autoajustarse en tiempo real, reduciendo los tiempos de desarrollo, mejorando la repetibilidad y facilitando la fabricación de componentes cada vez más exigentes. En este contexto, el Fast-Hole EDM deja de ser únicamente una tecnología de fabricación para convertirse en una plataforma de innovación sobre la que desarrollar nuevas capacidades industriales. La colaboración entre centros tecnológicos, fabricantes de máquina-herramienta y empresas aeronáuticas será determinante para acelerar esta evolución y responder a los retos de eficiencia, sostenibilidad y competitividad que marcarán la próxima generación de motores aeronáuticos.

Proyecto ERAGIN: investigando el Fast-Hole EDM para la próxima generación de motores

La incorporación de la tecnología Fast-Hole EDM al CFAA se enmarca, entre otras iniciativas, en el proyecto ERAGIN (Una nueva ERA en la fabricación avanzada de módulos de presión intermedia para la Generación de INnovación y conocimiento), financiado por el programa HAZITEK 2024-2026. Liderado por ITP Aero, el proyecto reúne a un amplio consorcio industrial formado por ONA, Danobat, Ekin, Savvy, Metalúrgica Marina, Intenance, Intermaher y Metrología Sariki, con el objetivo de desarrollar tecnologías de fabricación avanzadas, sostenibles y digitalizadas para los motores aeronáuticos de nueva generación.

Dentro de este marco, ONA lidera el desarrollo de nuevas capacidades de fabricación mediante electroerosión, prestando una especial atención a la evolución del proceso Fast-Hole EDM. Entre las principales líneas de trabajo se encuentran la optimización de los parámetros de mecanizado para agujeros de elevada relación de aspecto, el desarrollo de nuevas estrategias de control del proceso y la validación de estas tecnologías sobre componentes representativos de aplicación aeronáutica. En este contexto, el CFAA participa en la validación experimental del proceso, estudiando la influencia de las condiciones de mecanizado sobre la geometría del agujero, la integridad superficial y la productividad. Como demostrador tecnológico del proyecto, se fabricará un álabe de turbina que permitirá validar las estrategias desarrolladas y demostrar la viabilidad industrial de las mejoras introducidas.

Los resultados obtenidos contribuirán a acelerar la transferencia de esta tecnología hacia la industria, reforzando la competitividad del sector aeronáutico y consolidando el ecosistema vasco de fabricación avanzada como referente en tecnologías de producción para componentes críticos de motor.
