El gemelo digital lidera la revolución tecnológica para optimizar el fresado de 5 ejes
A medida que aumentan las exigencias sobre precisión, productividad y sostenibilidad, el fresado de 5 ejes se enfrenta a retos tecnológicos que las metodologías tradicionales de diseño y optimización de procesos tienen dificultades para resolver.
En este contexto, el centro tecnológico Ideko, con amplia experiencia como aliado en I+D de la máquina-herramienta, trabaja en el desarrollo de nuevas herramientas basadas en simulación avanzada, inteligencia artificial y gemelos digitales que permitan virtualizar el proceso de mecanizado, anticipar defectos antes de que aparezcan y optimizar las condiciones de fabricación sin recurrir a largos procesos de prueba y error.
Un proceso imprescindible para las geometrías más complejas

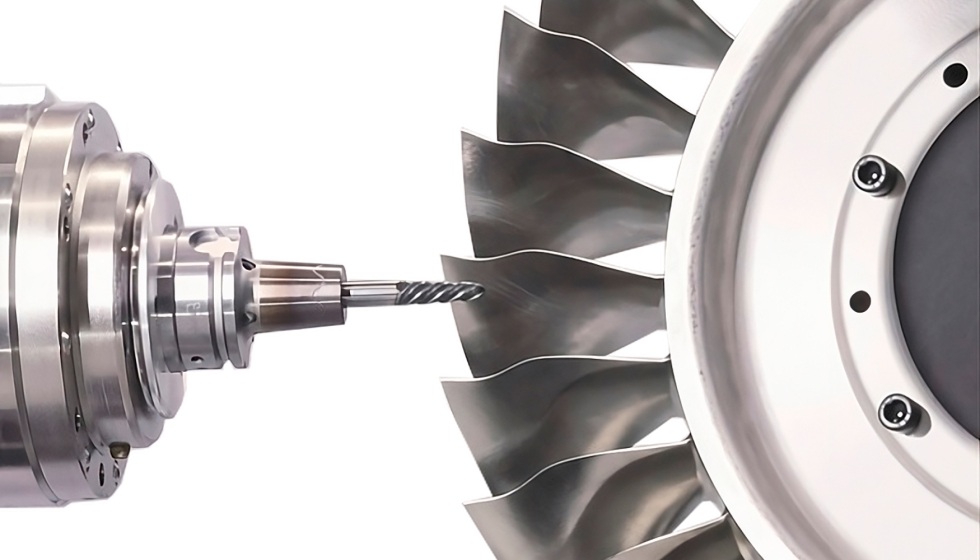

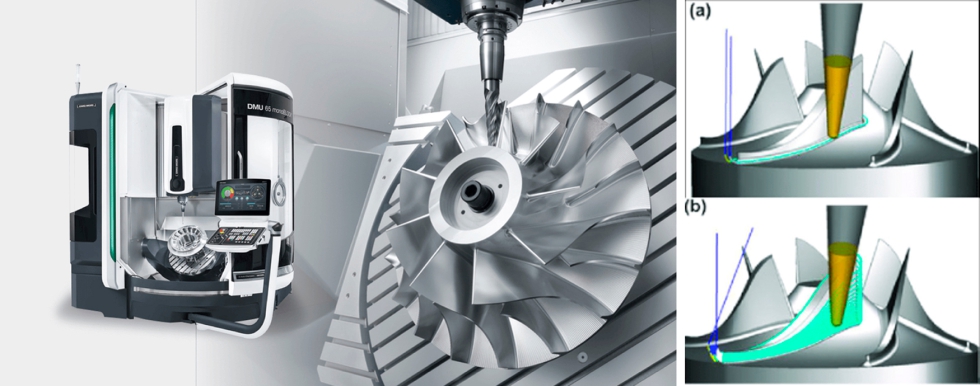

El fresado de 5 ejes permite controlar simultáneamente tres movimientos lineales y dos movimientos rotativos de la herramienta o de la pieza. Esta capacidad posibilita mecanizar superficies libres y geometrías de difícil acceso imposibles de fabricar mediante estrategias convencionales de 3 ejes.
Por ello, esta tecnología se ha convertido en una herramienta fundamental para la fabricación de componentes críticos como impellers, blisks, rotores de álabes integrales, estructuras aeronáuticas o componentes espaciales.
La complejidad geométrica de estas piezas obliga a utilizar estrategias de mecanizado avanzadas y trayectorias muy exigentes desde el punto de vista dinámico. Además, en muchos casos se trabaja sobre materiales difíciles de mecanizar, como superaleaciones de níquel o titanio, y sobre piezas de pared delgada especialmente sensibles a deformaciones y vibraciones.
Todo ello convierte la optimización del fresado de 5 ejes en un desafío mucho más complejo que el de otros procesos de mecanizado.

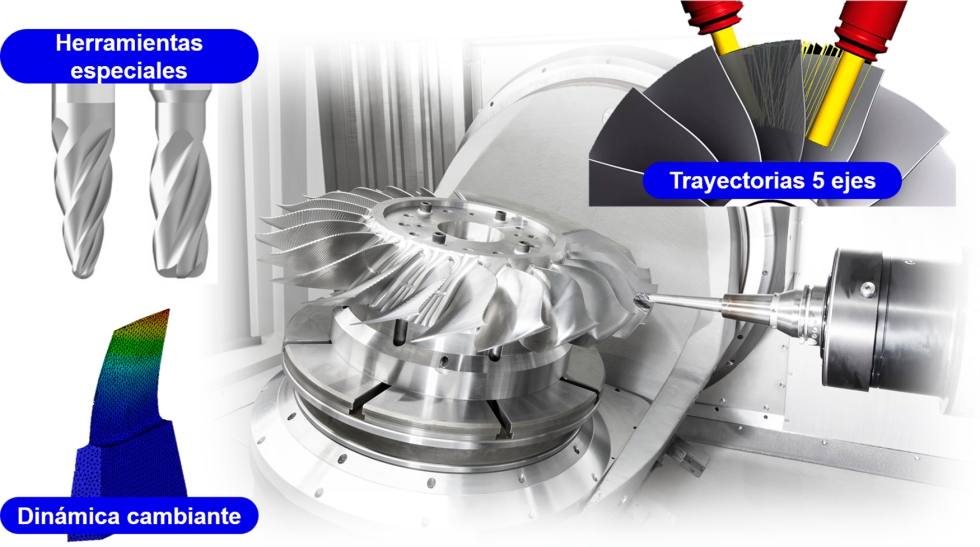

Los principales retos del fresado de 5 ejes
Uno de los mayores desafíos del fresado de 5 ejes es encontrar el equilibrio entre productividad y calidad.
Por una parte, los fabricantes necesitan reducir tiempos de mecanizado para mejorar la competitividad de sus procesos. Por otra, deben garantizar que la pieza final cumple requisitos muy estrictos de precisión geométrica, rugosidad superficial e integridad estructural.
Cuando se mecanizan componentes complejos de pared delgada, es habitual que aparezcan deformaciones estáticas provocadas por las fuerzas de corte. La pieza puede deformarse durante el mecanizado y recuperar posteriormente su forma original, generando desviaciones geométricas difíciles de corregir.
A ello se suma la aparición de vibraciones autoexcitadas o chatter, uno de los problemas más habituales y costosos en este tipo de operaciones. Estas vibraciones generan marcas superficiales, reducen la vida útil de la herramienta y pueden comprometer completamente la calidad de la pieza.
La propia máquina también juega un papel determinante. Las trayectorias complejas propias del fresado multieje exigen aceleraciones elevadas y continuos cambios de orientación de la herramienta. Cualquier limitación dinámica de los accionamientos o cualquier error geométrico de la máquina puede reflejarse directamente en la superficie mecanizada.
Por último, el desgaste progresivo de las herramientas y el deterioro de determinados componentes de máquina introducen nuevas fuentes de variabilidad difíciles de detectar utilizando únicamente las señales convencionales disponibles en los controles numéricos.
Una optimización todavía basada en la experiencia
A pesar de los avances producidos en software CAM y sistemas de control, gran parte de la optimización de los procesos de fresado de 5 ejes continúa realizándose mediante métodos basados en la experiencia.
Los programadores y responsables de proceso seleccionan estrategias de corte, herramientas y parámetros apoyándose en conocimientos acumulados y campañas de validación progresivas. Cuando aparecen problemas de vibración, deformación o calidad superficial, la búsqueda de soluciones suele realizarse mediante sucesivos ciclos de prueba-error.
Aunque esta metodología permite alcanzar procesos funcionales, raramente conduce a configuraciones realmente optimizadas. La principal razón es la ausencia de herramientas capaces de representar de forma integrada la interacción entre máquina, herramienta, proceso y pieza.
Actualmente existen soluciones comerciales que permiten simular trayectorias, verificar colisiones o estimar tiempos de ciclo, pero todavía presentan limitaciones significativas cuando se trata de predecir fenómenos complejos como deformaciones de paredes delgadas, vibraciones chatter, desgaste de herramienta o calidad superficial final.

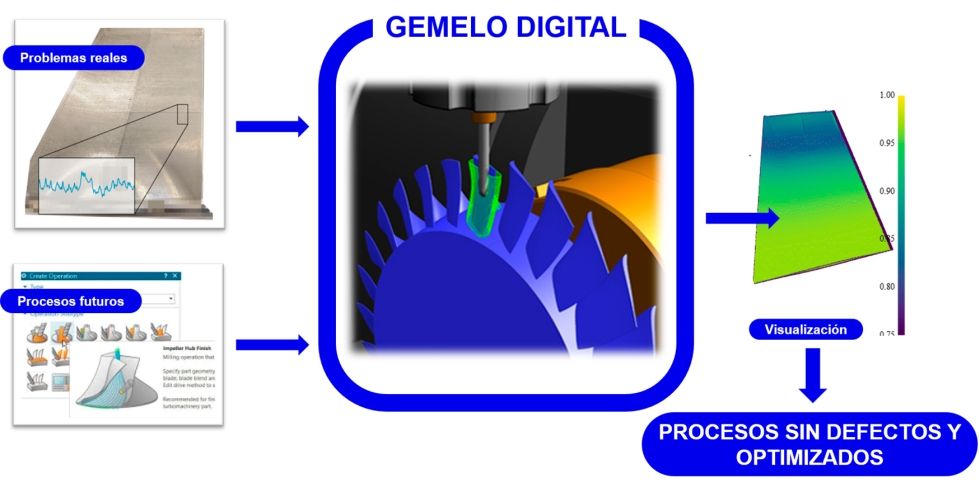

La virtualización del fresado de 5 ejes
Para dar respuesta a estos desafíos, Ideko está desarrollando nuevas soluciones basadas en la virtualización completa del proceso de mecanizado.
Esta línea de trabajo se materializa en el marco del proyecto TWIN5, una iniciativa orientada al desarrollo de un gemelo digital integral para operaciones de fresado de 5 ejes.
El objetivo es crear una representación virtual del proceso capaz de reproducir en tiempo real el comportamiento de la máquina, la herramienta, la pieza y el propio proceso de corte.
A diferencia de los modelos convencionales, el gemelo digital no se limita a representar la geometría o las trayectorias programadas. Su misión es generar una visión completa del proceso, combinando señales reales procedentes de la máquina con modelos físicos avanzados capaces de predecir comportamientos futuros.
Esta aproximación permite anticipar defectos, detectar anomalías de forma temprana y optimizar las condiciones de fabricación antes de que aparezcan problemas en la producción real.
Subgemelos digitales para representar el proceso completo
La solución desarrollada por Ideko se basa en la integración de varios subgemelos especializados que trabajan conjuntamente.
1. Gemelo digital de máquina
El primer elemento es el gemelo digital de máquina, encargado de reproducir la trayectoria real ejecutada por el centro de mecanizado.
Para ello emplea señales procedentes de los encoders y accionamientos de la máquina, modelando tanto su arquitectura cinemática como las limitaciones dinámicas de los distintos ejes. Gracias a este modelo es posible calcular errores de seguimiento, desviaciones geométricas y otros fenómenos que afectan directamente a la precisión final de la pieza.
Más allá de conocer la trayectoria programada, el sistema permite conocer cómo se está comportando realmente la máquina durante la ejecución del proceso.
2. Gemelo digital de desgaste de herramienta
El segundo bloque corresponde al gemelo digital de desgaste de herramienta.
Uno de los problemas habituales del mecanizado avanzado es la dificultad para detectar de forma temprana el deterioro de la herramienta utilizando exclusivamente las señales de máquina.
Para superar esta limitación, Ideko combina información procedente de pares de corte y corrientes eléctricas con variables simuladas como espesores de viruta o áreas de corte.
Esta combinación permite generar indicadores híbridos de desgaste mucho más sensibles y fiables que los métodos convencionales.
El resultado es una capacidad mejorada para anticipar problemas de calidad antes de que se manifiesten sobre la pieza.

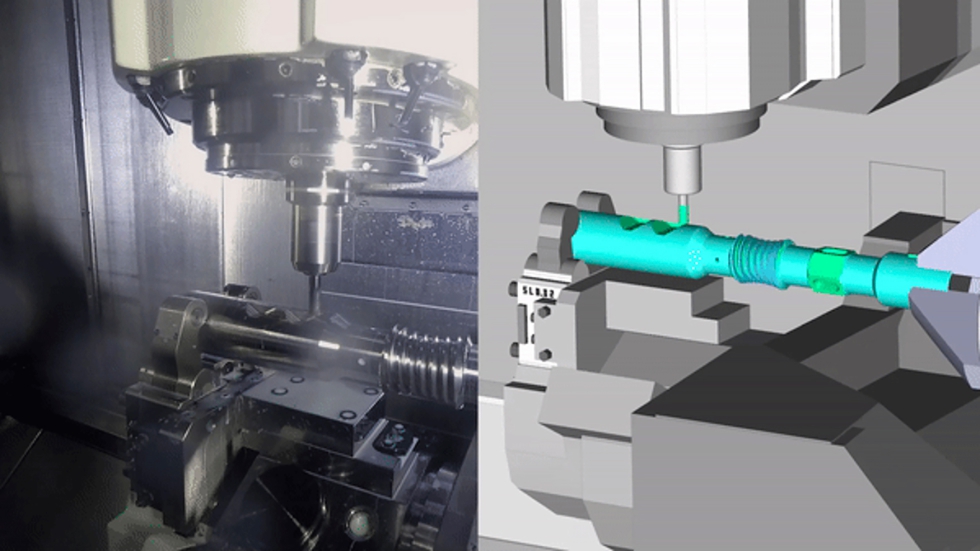

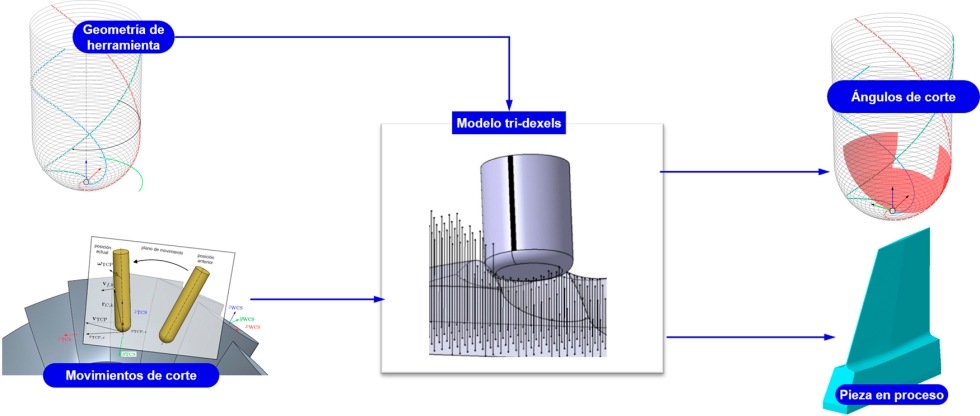

3. Gemelo digital de proceso y pared delgada
El tercer bloque constituye probablemente el desarrollo científico más avanzado del proyecto.

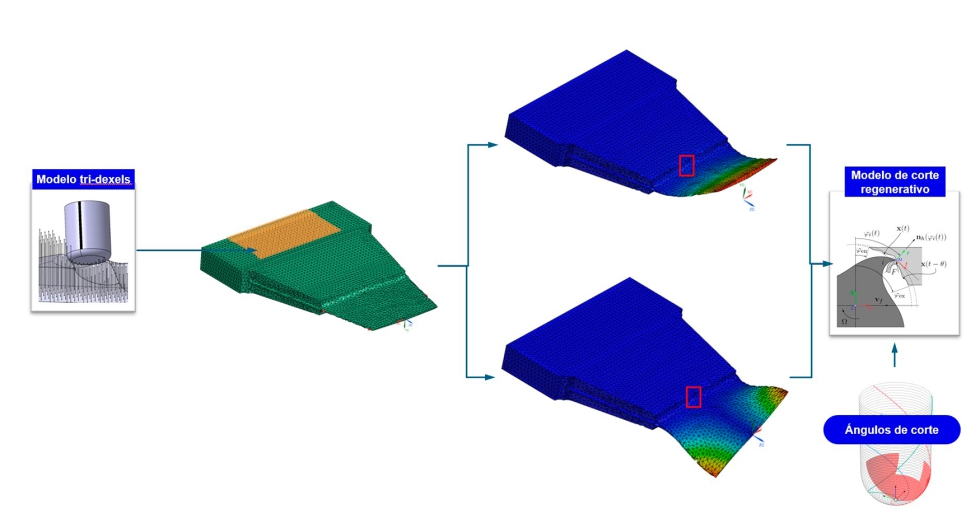

Este gemelo digital simula las fuerzas de corte, las deformaciones estáticas, las vibraciones forzadas y la estabilidad dinámica del proceso. La principal dificultad radica en que la rigidez de la pieza cambia continuamente a medida que se elimina el material. Durante el mecanizado de paredes delgadas, las frecuencias naturales, las formas modales y la respuesta dinámica evolucionan constantemente, modificando la estabilidad del proceso. Para representar este fenómeno, Ideko emplea modelos avanzados de elementos finitos capaces de actualizar la rigidez y la dinámica de la pieza según avanza el mecanizado.
Además, el modelo incorpora la interacción bidireccional entre las deformaciones de la pieza y las fuerzas de corte, permitiendo predecir con mayor precisión la aparición de defectos asociados a flexibilidad y vibraciones.
Del análisis a la toma de decisiones
La virtualización del proceso no persigue únicamente generar simulaciones más avanzadas. El objetivo final es proporcionar herramientas capaces de ayudar al usuario en la toma de decisiones.
Por este motivo, el proyecto contempla el desarrollo de aplicaciones específicas para detección temprana de anomalías, visualización avanzada de proceso, análisis forense de fabricación y optimización automática de parámetros.
Estas herramientas permitirán identificar desviaciones durante el mecanizado, localizar el origen de los defectos y proponer estrategias de mejora basadas en simulaciones físicas y datos reales.
Se trata de una evolución significativa respecto a las soluciones actuales, que normalmente trabajan únicamente con señales históricas y análisis realizados una vez finalizado el proceso.
Validación industrial en entornos reales

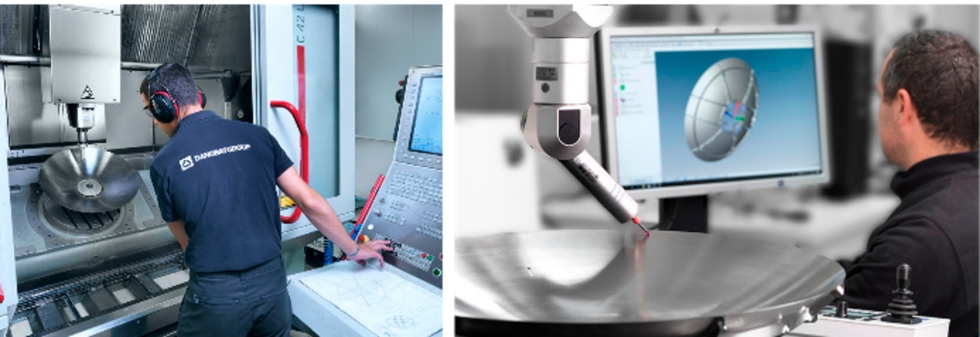

Una de las características más destacables de esta investigación es su orientación industrial. Las tecnologías desarrolladas se están validando en tres escenarios representativos de alto valor añadido.
En el sector aeronáutico, ITP Aero participa con un caso de fabricación de rotores de álabes integrales, componentes que combinan geometrías extremadamente complejas con elevados requisitos de calidad superficial.
Goimek, especialista en mecanizados de precisión y cooperativa del grupo industrial Danobatgroup, valida las tecnologías sobre una pieza unitaria de alta complejidad destinada al sector espacial.
Además, Ideko trabaja activamente con estas empresas y Egile en la simulación y optimización de procesos reales de fresado de 5 ejes, transfiriendo progresivamente los desarrollos tecnológicos hacia aplicaciones industriales concretas.
Hacia una nueva generación de procesos de mecanizado
Las soluciones desarrolladas por Ideko se encuentran actualmente en fase avanzada de desarrollo y validación industrial.
El objetivo es que, en los próximos años, estas capacidades puedan ponerse a disposición directa de fabricantes y usuarios finales, permitiéndoles diseñar, validar y optimizar procesos complejos de forma virtual antes de su ejecución en máquina.
La combinación de gemelos digitales, inteligencia artificial y simulación avanzada abre la puerta a una nueva generación de procesos de fabricación más fiables, productivos y sostenibles.
En un entorno industrial donde la competitividad depende cada vez más de la capacidad para fabricar componentes complejos con máxima calidad y mínimos tiempos de industrialización, la virtualización del fresado de 5 ejes se perfila como una de las tecnologías clave para el futuro de la máquina-herramienta y la fabricación avanzada.
