GE Sensing & Inspection Technologies lanza un nuevo sistema de monitorización de escarpados

GE Sensing & Inspection Technologies presentó en el Salón Tube de Dusseldorf su sistema de visualización de perfiles de soldaduras utilizando la tecnología de phased array. Este nuevo sistema de monitorización de escarpados proporciona una visión precisa, en tiempo real y en línea, de los perfiles del diámetro tanto interior como exterior de las tuberías escarpadas soldadas mediante resistencia eléctrica (ERW), ya que el escarpado se realiza durante el proceso de fabricación. Como resultado de lo anterior es posible efectuar un control del proceso de escarpado en tiempo real mediante la identificación de sucesos como la derivación e inclinación de las herramientas cuando éstos están teniendo lugar.

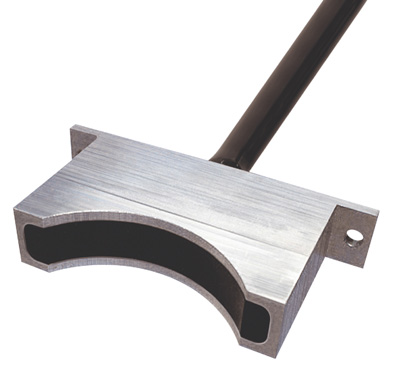

El corazón del nuevo sistema es el transductor ultrasónico en phased array que simula de forma electrónica la acción de exploración necesaria para brindar la información del perfil de la soldadura. Seguidamente, la información resultante se carga en la ya probada plataforma de detección de fallos digital Utxx.

Durante su funcionamiento, el ensamblaje del cabezal de ensayo del transductor se monta de forma que queda directamente encima de la línea de soldadura. El refrigerante del fresador actúa como medio de acoplamiento ultrasónico. A continuación, el cabezal de ensayo del transductor utiliza sus elementos en phased array para monitorizar el diámetro interior y el exterior de la soldadura durante su cortado con una velocidad de exploración de hasta 300 perfiles por segundo.

El sistema de visualización del perfil de soldaduras cuenta con una instalación completamente electrónica para facilitar su uso y repetibilidad, y puede instalarse a pocos metros de la estación de soldado, dependiendo de las condiciones de temperatura ambiente.
