Mapal simplifica el ajuste del mandrinado de precisión con su sistema EA-Performance
Mapal ha desarrollado el sistema EA-Performance, una solución para el mandrinado de precisión en diámetros de entre 10 y 19 mm que permite realizar el ajuste mediante un único tornillo. El sistema simplifica la regulación de herramientas de pequeño diámetro y permite alcanzar una precisión micrométrica, al tiempo que reduce los tiempos de preparación y las posibles fuentes de error.
La nueva solución de Mapal, firma comercializada por Ayma Herramientas, permite regular diámetros de entre 10 y 19 mm mediante un único tornillo, reduciendo los tiempos de ajuste y facilitando el mecanizado de agujeros y alojamientos de alta precisión.
La experiencia de Mapal en el mandrinado de precisión ha permitido desarrollar diferentes soluciones para facilitar el ajuste de las herramientas. En los sistemas convencionales, la regulación del diámetro y de la conicidad del filo de corte se realiza mediante dos elementos independientes. Este procedimiento requiere un ajuste cuidadoso y conocimientos técnicos específicos por parte del operario.
Para simplificar esta operación, la compañía desarrolló el sistema EasyAdjust, basado en un único tornillo para regular el diámetro, mientras que la conicidad posterior queda integrada de forma permanente en el sistema del cartucho. Esta configuración reduce el tiempo necesario para realizar los ajustes y contribuye a mantener la precisión dimensional y la calidad superficial de las piezas mecanizadas.

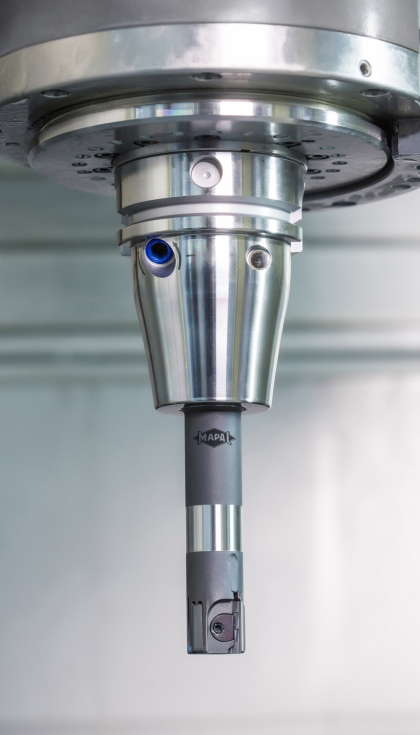

En 2026, Mapal amplía este concepto con el sistema EA-Performance, diseñado específicamente para diámetros de entre 10 y 19 mm. La solución permite efectuar ajustes sencillos y precisos mediante un solo tornillo y está concebida para trabajar con una amplia variedad de materiales.
Diseño técnico para aplicaciones de pequeño diámetro
La incorporación de una fijación estable de la plaquita con la conicidad posterior integrada en este rango dimensional plantea importantes requisitos de precisión y estabilidad, tanto en el diseño como en la fabricación. Para garantizar el funcionamiento del conjunto, el asiento de la plaquita y el mecanismo de sujeción deben estar perfectamente coordinados.
Mapal ha abordado este reto mediante la optimización de la conexión entre la plaquita y el sistema de sujeción. El elemento central es una nueva plaquita intercambiable con una geometría de contacto definida que, en combinación con una brida de sujeción adaptada, permite conseguir un posicionamiento preciso y repetible.
La interacción entre la plaquita y la brida permite transmitir el ajuste con precisión y mantener una fijación estable durante el mecanizado. De este modo, el sistema integra en un mismo conjunto los requisitos de regulación dimensional y estabilidad necesarios para trabajar con diámetros reducidos.
Aplicaciones que requieren precisión micrométrica

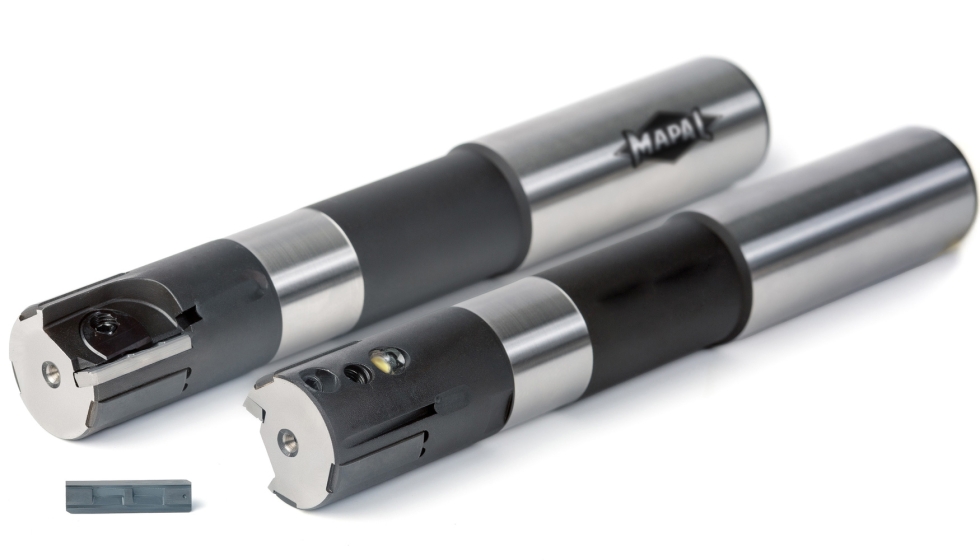

El sistema EA-Performance está destinado a operaciones de mandrinado en las que se requieren tolerancias dimensionales exigentes y una elevada seguridad de proceso. Entre sus aplicaciones se encuentran el mecanizado de alojamientos y agujeros de precisión en componentes como carcasas de transmisión, cilindros, cigüeñales y árboles de levas.
La reducción del esfuerzo necesario para efectuar las correcciones, junto con la estabilidad del proceso y la posibilidad de disminuir las piezas rechazadas, puede contribuir a mejorar la eficiencia de estas operaciones. El ajuste simplificado también facilita la preparación de las herramientas cuando se trabaja con diámetros pequeños.
La solución ya se encuentra en funcionamiento en instalaciones de clientes seleccionados. Las primeras aplicaciones han confirmado la estabilidad del sistema y la repetibilidad de los resultados de mecanizado en condiciones reales de producción.
