Reacondicionamiento integral y puesta a punto de una fresadora de columna móvil Zayer 30 KCU 16000 AR

En el sector de la maquinaria de ocasión, la diferencia entre un equipo usado y uno que rinda como nuevo radica en la calidad de su reconstrucción. En Cecamasa han completado recientemente el reacondicionamiento integral, alineación geométrica y puesta en marcha de una fresadora de columna móvil Zayer 30 KCU 16000 AR.

Cecamasa ha realizado un proyecto de retrofit para un cliente de Navarra, referente en sectores tan exigentes como el ferroviario, la automoción y el mecanizado de grandes estructuras metálicas, que necesitaba ampliar su capacidad de producción con garantías de máxima precisión.

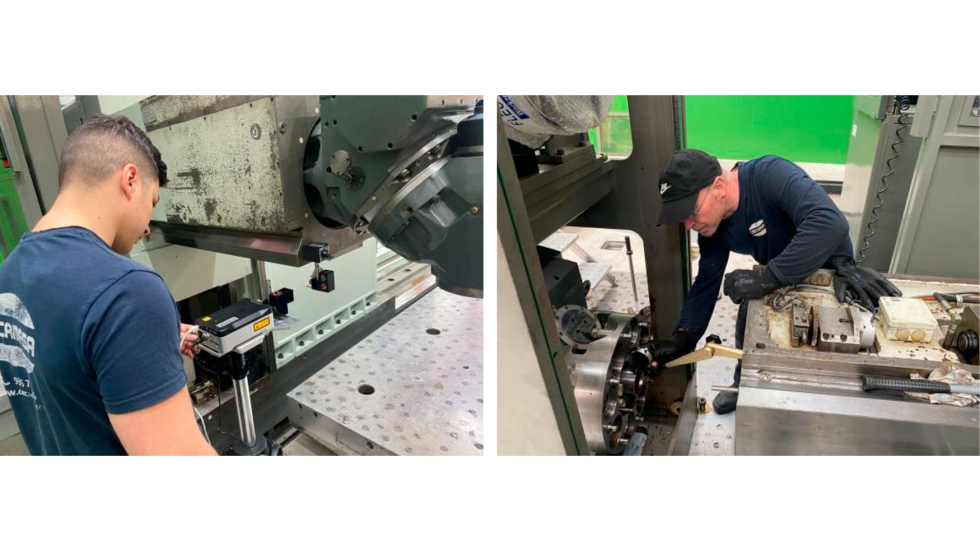

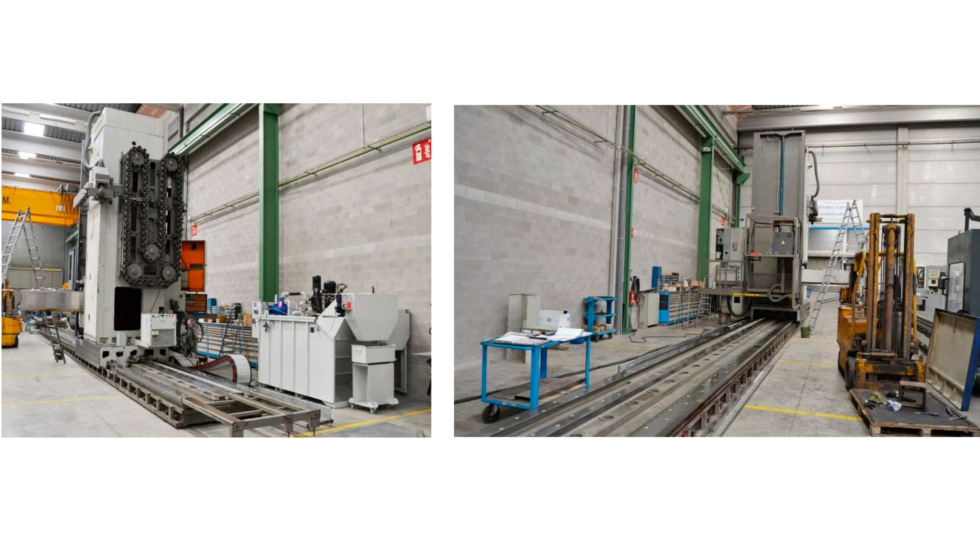

Antes de su envío, la máquina se sometió a un exhaustivo proceso de revisión mecánica, neumática y eléctrica en nuestras instalaciones:

• Renovación de sistemas: sustitución del 80% del sistema de ‘piping’, neumática e hidráulica para eliminar cualquier fuga o pérdida de presión.
• Línea de guiado y mecánica: cambio de varios conjuntos de patines de agujas, pretensado de husillos en el eje Y y verificación tanto de guías, como del cargador de 100 herramientas y caja de cambios ZF.
• Cabezales y electrónica: comprobación del pick-up de cabezales (cabezal milesimal Zayer y cabezal de mandrinar d’Andrea UT 5/500 S). Revisión de fuentes de alimentación y de los reguladores.
• Estética y acabados: pulido de protecciones telescópicas, sustitución de policarbonatos y pintado completo de la máquina.

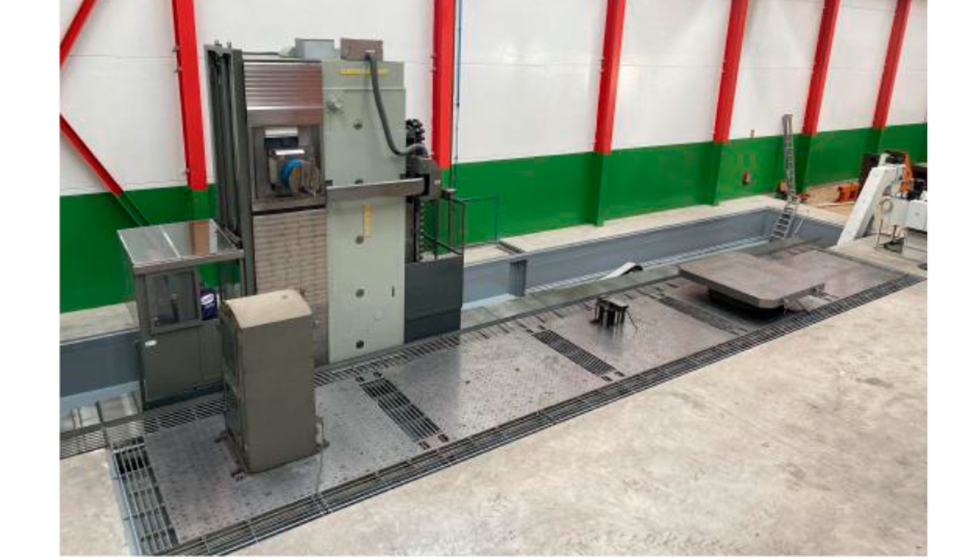

Instalar un equipo con 16 metros de recorrido en el eje X exige una gran precisión logística y técnica. Una vez trasladada a la planta del cliente, el equipo técnico de Cecamasa ejecutó el montaje completo: desde el ensamblaje de la columna hasta la integración de las placas fijas Rübenach (14 metros) y la mesa giratoria Peiseler de 20 toneladas de capacidad.

Para garantizar la máxima exactitud, se realizó el ajuste de geometría mediante interferómetro láser, dejando la fresadora en tolerancias centesimales y en condiciones geométricas equivalentes a las de una máquina nueva.

Gracias a esta intervención, el cliente ya tiene rindiendo al 100% una solución de 37 kW de potencia y capacidad para mandrinar hasta 800 mm de diámetro, asegurando una repetibilidad impecable en piezas de gran envergadura.

Ficha técnica del proyecto

• Máquina: fresadora de columna móvil Zayer 30 KCU 16000 AR (Alto Rendimiento).
• Trabajos realizados: retrofit mecánico/hidráulico al 80%, adecuación eléctrica, pintura, ajuste geométrico por láser y montaje llave en mano.
• Recorridos (X / Y / Z): 16.000 / 1.500 / 3.500 mm.
• Equipamiento destacado: cabezal milesimal Zayer + d'Andrea UT 5/500 S, mesa giratoria Peiseler (20 t), platos Rübenach (14 m) y CNC Heidenhain iTNC 530.
• Sector de destino: mecanizado de grandes estructuras, eólico, ferroviario y petroquímico (Navarra).
