Siete pasos para elegir la junta cardan más adecuada

Para facilitar esta selección, Ringspann Kempf ha incorporado a su nuevo catálogo de juntas cardan 2026/27 una práctica guía que, en solo siete pasos, ayuda a Ingenieros y profesionales de compras a encontrar la junta cardan más adecuada para cada aplicación. El nuevo catálogo, de 40 páginas, incluye además información técnica sobre el funcionamiento y diseño de estos componentes, una visión completa de la gama y nuevos datos de prestaciones que ofrecen un mayor margen a la hora de seleccionar la junta cardan.

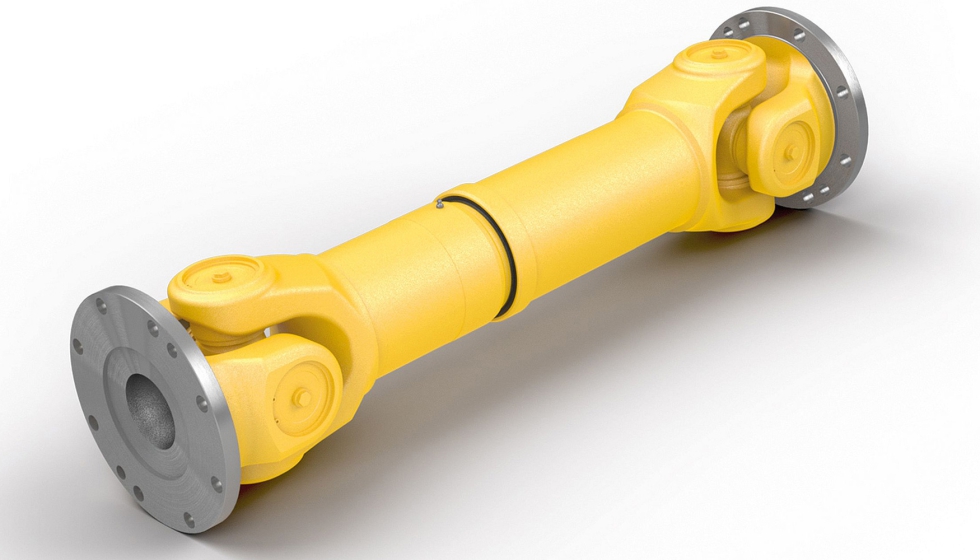

El nuevo catálogo de juntas cardan 2026/27 de Ringspann Kempf incorpora como principal novedad una guía de selección en siete pasos que ayuda al usuario a encontrar la junta cardan más adecuada para cada aplicación. Foto: Ringspann Kempf.

Las juntas cardan de Ringspann Kempf son acoplamientos rígidos a torsión que permiten conectar dos ejes en todo tipo de maquinaria e instalaciones industriales. Su función no es únicamente transmitir el movimiento de rotación y el par de un eje a otro. Una de sus principales ventajas es su capacidad para compensar desalineaciones entre los ejes y variaciones de longitud dentro de la transmisión, algo especialmente importante cuando la posición relativa entre ambos ejes puede variar radial o axialmente durante el funcionamiento.

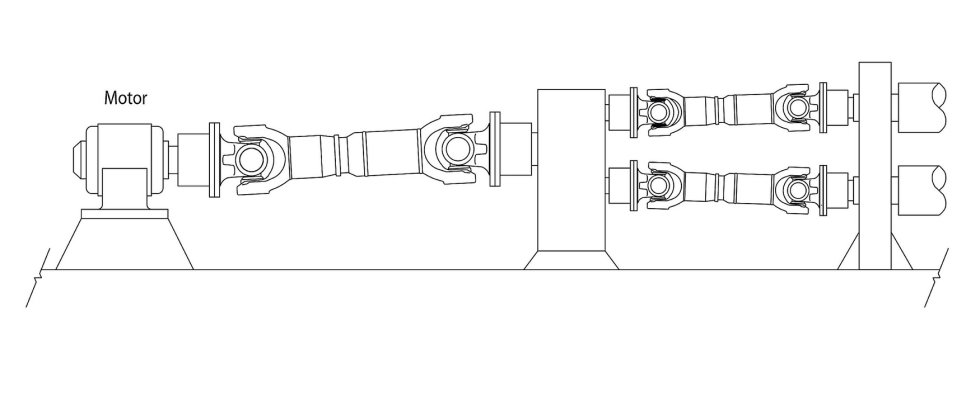

Pueden encontrarse, por ejemplo, conectando dos unidades de accionamiento, en bancos de ensayo, en los rodillos de una máquina papelera o en trenes de laminación de acero. Y aquí la selección correcta es fundamental: cuanto mejor se adapte la junta cardan a las condiciones reales de trabajo, mejor será la transmisión de potencia, menor será el desgaste y mayor será su vida útil. Por este motivo, Ringspann Kempf ha querido que su nuevo catálogo 2026/27 vaya mucho más allá de una simple recopilación de referencias, dimensiones y datos técnicos.

Borja Rodrigo, director general de Ringspann Ibérica lo explica así: “Nos presentamos como un socio tecnológico capaz de acompañar a nuestros clientes desde la idea inicial hasta la junta cardan lista para instalar. Gracias a nuestra experiencia en asesoramiento, nuestro alto nivel de integración productiva y nuestro know-how en diseño, podemos ir mucho más allá de los estándares de serie cuando se trata de desarrollar la junta cardan ideal”.

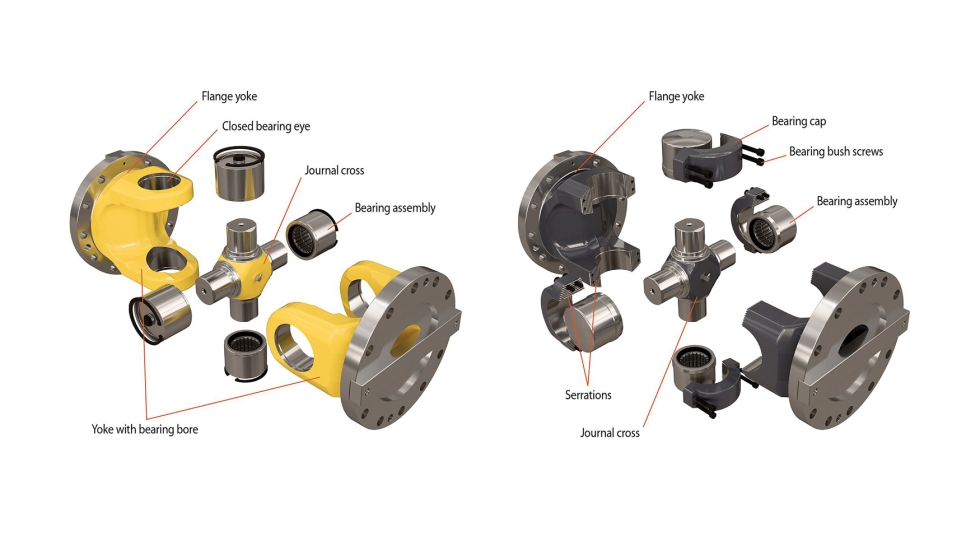

Diseñadas para soportar grandes esfuerzos: las juntas cardan de Ringspann Kempf utilizan un diseño de horquilla ciega, en el que la horquilla y el alojamiento del rodamiento forman una sola pieza. Esto permite una distribución óptima de las cargas entre el muñón, el rodamiento y la horquilla. Foto: Ringspann Kempf.

La gama de Ringspann Kempf abarca desde juntas cardan estándar, con o sin compensación de longitud, hasta ejecuciones especiales con soportes intermedios, diseños modulares o juntas de doble brida. Además, cuando la aplicación lo requiere, también se desarrollan soluciones específicas adaptadas a las necesidades de cada cliente. Como estándar, las juntas cardan están disponibles con cinco tipos diferentes de horquilla con brida.

Pero antes de entrar en cada una de estas ejecuciones y mostrar las diferentes variantes, tamaños y prestaciones, el nuevo catálogo dedica una parte importante a explicar cómo funciona una junta cardan y qué parámetros deben tenerse en cuenta para seleccionarla correctamente. También incluye ejemplos de aplicaciones reales y explica en detalle uno de los elementos diferenciales de las juntas cardan Ringspann Kempf: su diseño con horquillas ciegas.

Borja Rodrigo destaca otros aspectos que también se deben considerar durante la selección: “En el catálogo también profundizamos en la compensación de longitud y el dentado de nuestras juntas cardan, las configuraciones habituales de las articulaciones, así como en los ángulos de trabajo y las irregularidades que pueden producirse en el movimiento de rotación. Todos ellos son aspectos importantes que desempeñan un papel decisivo a la hora de seleccionar una junta cardan”.

Toda esta información técnica se recoge finalmente en una guía de selección estructurada en siete pasos, diseñada para acompañar al usuario durante todo el proceso hasta encontrar la junta cardan más adecuada para su aplicación.

No se trata simplemente de una tabla de selección. Tanto la estructura de esta guía como las explicaciones técnicas y los numerosos gráficos que incorpora el catálogo recogen la experiencia acumulada durante muchos años por el equipo de Ringspann Kempf en el diseño y fabricación de juntas cardan. El objetivo es trasladar al catálogo buena parte del conocimiento que hasta ahora se compartía directamente con los diseñadores durante el asesoramiento técnico.

Borja Rodrigo lo explica así: “Por primera vez en la historia de la empresa, hemos incluido numerosos aspectos que normalmente sólo tratábamos en conversaciones personales con los diseñadores. Por eso, entendemos nuestro nuevo catálogo también como una muestra de nuestra orientación al cliente y como una invitación a trabajar juntos en un espíritu de colaboración”.

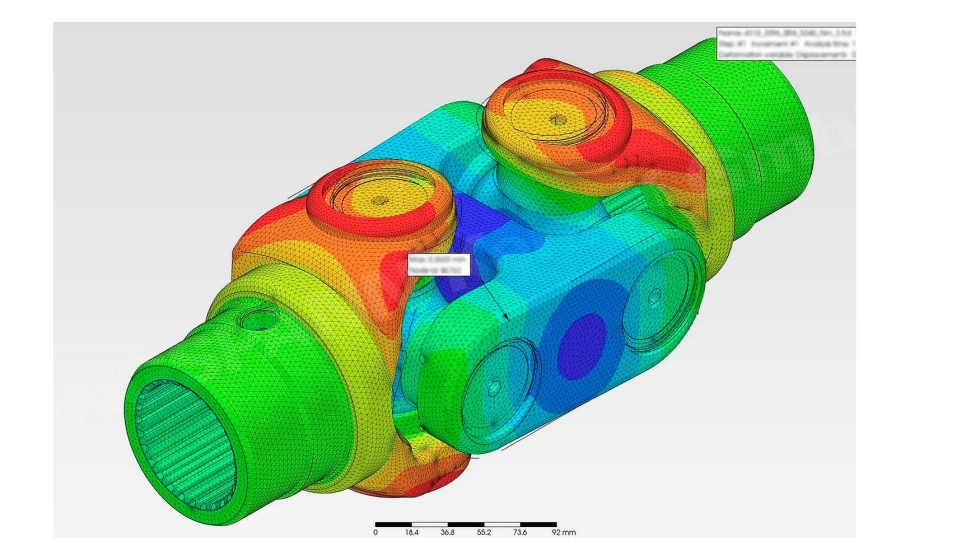

Nuevos datos de prestaciones: todos los valores de par de las juntas cardan Ringspann Kempf han sido recalculados y verificados mediante el método de elementos finitos (FEM). Los nuevos valores ofrecen a diseñadores y compradores un mayor margen a la hora de seleccionar la junta cardan adecuada. Foto: Ringspann Kempf.

Otra de las principales novedades del catálogo 2026/27 son los nuevos datos de prestaciones para todas las series de juntas cardan de Ringspann Kempf.

Partiendo de las resistencias mecánicas admisibles de los materiales utilizados, se han recalculado todos los valores de par y posteriormente se han verificado mediante el método de elementos finitos (FEM). De esta forma, los valores de par indicados en el catálogo reflejan con mayor precisión las condiciones reales de funcionamiento de las juntas cardan en aplicaciones industriales.

Este nuevo cálculo permite aprovechar mejor la capacidad real de cada junta cardan y ofrece a diseñadores y compradores un mayor margen a la hora de seleccionar el tamaño más adecuado para cada aplicación.

El nuevo catálogo de juntas cardan 2026/27 está disponible para su descarga gratuita en formato PDF tanto en la página web de Ringspann Kempf como en la de Ringspann.

Con la incorporación de Ringspann Kempf al grupo, las juntas cardan forman parte de una gama cada vez más amplia de acoplamientos y componentes para la transmisión mecánica dentro del concepto one-stop shop de Ringspann. Una oferta especialmente orientada a aplicaciones de altas prestaciones en sectores como la siderurgia, minería, generación de energía, offshore y procesamiento de materias primas.

De esta forma, Ringspann puede ofrecer no sólo la junta cardan adecuada para cada aplicación, sino también otros componentes de la transmisión de potencia, facilitando al cliente la selección y adquisición de diferentes soluciones desde un único proveedor.
