Tsugami HS38MH-5AX, el torno multitarea de cabezal móvil

Tsugami HS38MH-5AX supone la integración en una sola máquina de un torno de cabezal móvil y la estructura de un centro de mecanizado de columna móvil de 5 ejes, combinando lo mejor de dos tecnologías. Se trata de una máquina con capacidad para ser equipada con un cargador de barras y trabajar con o sin cañón, con un cabezal de fresado y torneado montado sobre un eje B con posicionamiento milesimal continuo. La horquilla de giro del cabezal de fresado es de 210⁰. Además, incorpora un contracabezal potente que integra dos herramientas de taladrado profundo para el cabezal principal y dispone de un sistema de contraoperación que permite el trabajo sobre 3 ejes lineales y eje C, con herramientas motorizadas y fijas. Todo un torno multitasking de cabezal móvil con tres sistemas herramentales capaz de dar soluciones a múltiples retos de mecanizado.

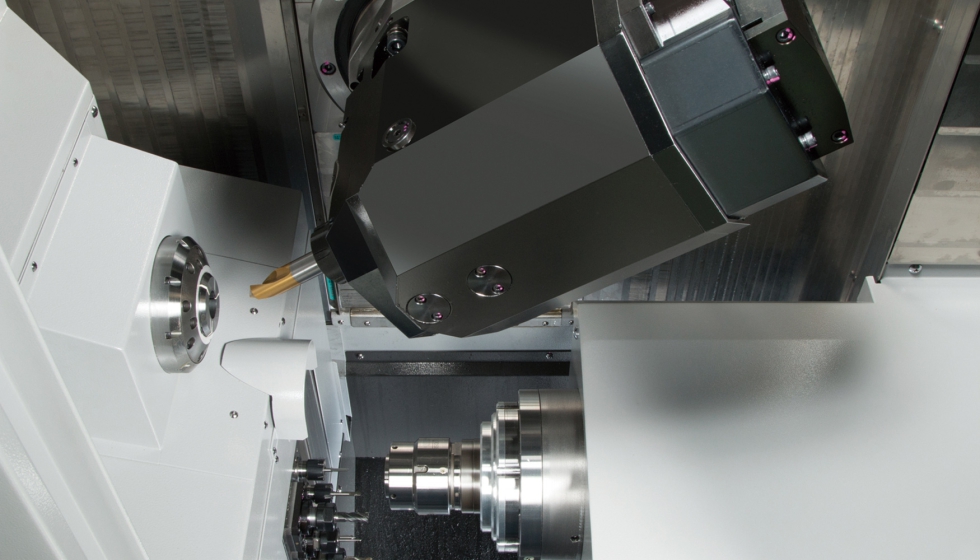

La principal característica del Tsugami HS38MH-5AX es su cabezal de fresado. Se trata de un cabezal de 11 kW de potencia y una velocidad de giro máxima de 20.000 min^-¹. Los conos de amarre de las herramientas son CAPTO C4 y el almacén de herramientas dispone de una capacidad para 40 unidades con una gran accesibilidad desde la parte frontal de la máquina para el cambio y mantenimiento de las mismas.

El cambio de herramientas es extraordinariamente rápido, con un tiempo de tan solo 0,8 segundos, lo que permite mantener una elevada productividad.

El cabezal de fresado dispone de un motor Direct Drive (sin mecanismos indirectos) que permite un giro continuo con gran precisión desde -15° hasta +195° (un total de 210°). Con la utilización de portaherramientas de tornear, ya sea tipo ISO o para herramientas cuadradas de 16x16 o 20x20, resulta posible realizar operaciones fijas desde el cabezal de fresado (torneado, tronzado, mandrinado…). El cabezal permite su bloqueo en dos posiciones para ejecutar operaciones fijas.

El eje B de HS38MH-5AX es continuo, permitiendo su interpolación con el eje C del cabezal y con los ejes lineales X1, Y1 y Z1 para un mecanizado en 5 ejes simultáneos. Esta característica permite el fresado de superficies complejas.

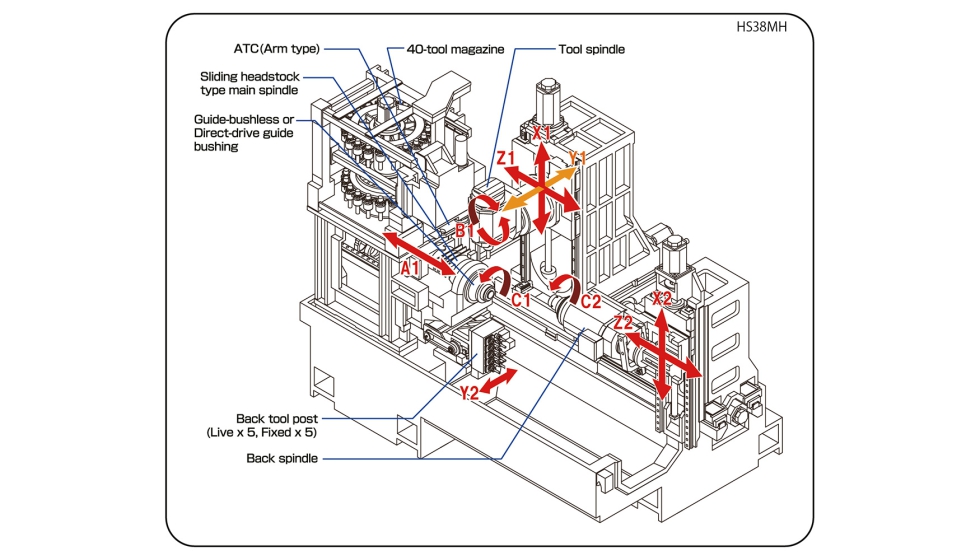

El contracabezal de la máquina va montado sobre dos ejes (X2 y Z2) y dispone de eje C2. Una vez recogida la pieza del cabezal y tronzada, se dirige a su sistema herramental propio, montado sobre el eje Y2. El bloque herramental de contraoperación tiene capacidad para diez herramientas, de las cuales cinco pueden ser motorizadas y otras cinco fijas.

El hecho de disponer de un contracabezal con capacidad para mecanizar en cuatro ejes (X2, Y2, Z2 y C2) facilita equilibrar el reparto de trabajo entre cabezal y contracabezal siempre que la geometría de la pieza lo permita.

Como añadido, Tsugami HS38MH-5AX dispone de la opción de montar dos herramientas de taladrado profundo en la parte inferior del contracabezal. Estas herramientas permiten la utilización de brocas de taladrado profundo en el cabezal principal e incluso simultanear dos operaciones en el cabezal principal mientras el cabezal de fresado trabaja.

La amplitud interior de Tsugami HS38MH-5AX y la disposición de su almacén de herramientas, accesible desde la parte frontal de la máquina, hacen de ella una máquina cómoda y fácil de preparar.

Si su accesibilidad no resulta suficiente, conviene no olvidar su capacidad herramental: hasta 52 herramientas montadas de forma simultánea, 40 de las cuales se encuentran en el cambiador de herramientas. Esta capacidad aporta una gran flexibilidad y permite que, en muchas preparaciones, no resulte necesario realizar cambios de herramientas.

Del mismo modo que en todas las máquinas de Tsugami, cabezal, contracabezal y portacañón son de accionamiento directo, con motor integrado de última generación.

Esta característica permite unas aceleraciones mayores, un rendimiento general más alto y una ausencia total de vibraciones en el mecanizado, lo que se traduce en una mayor vida de las herramientas y mejores acabados superficiales.

Cabezal, contracabezal y portacañón alcanzan una velocidad máxima de 7.000 min⁻¹. Ambos cabezales presentan idéntica potencia (5,5 kW).

El trabajo sin cañón también es posible mediante un cambio rápido, como es habitual en las máquinas Tsugami. En piezas con longitudes hasta 100 milímetros, y siempre que su relación longitud/diámetro lo permita, la utilización del sistema guidebushless constituye una alternativa para reducir el desecho de barra.

El compromiso habitual de Tsugami es ofrecer máquinas firmes para garantizar una elevada rigidez en mecanizados exigentes, así como una gran estabilidad térmica y ausencia de vibraciones. HS38MH no es la excepción gracias a su bancada de más de 7 toneladas, a pesar de presentar unas dimensiones compactas.

Como añadido a su firme bancada, Tsugami HS38MH-5AX monta reglas ópticas en los principales ejes (X1, Y1, Z1 y X2). Las reglas ópticas miden la posición del eje de forma lineal con mayor exactitud que los sistemas tradicionales de encoder, lo que permite una mayor precisión en el mecanizado.

HS38MH-5AX permite su programación con código ISO tradicional y sin necesidad de ningún programa externo. No obstante, cuando hablamos de máquinas de 5 ejes simultáneos y con capacidades de fresado de superficies, la utilización de un software CAM se hace altamente recomendable para aprovechar al máximo las prestaciones de una máquina con semejantes posibilidades.

En ese sentido, Tsugami HS38MH-5AX ofrece todas las alternativas y las mayores facilidades a sus usuarios: los principales programas de CAM disponen de postprocesadores desarrollados y testados para este modelo (por ejemplo, SOLIDCAM y ESPRIT CAM).

También en versión ø20

Conceptualmente se trata de una máquina muy similar al modelo ø38, pero con un paso de barra menor para aplicaciones en las que no resulta necesario el trabajo con diámetros grandes, como pueda ser el fresado dental (ya sea de piezas unitarias, de pilares angulares, etcétera).
