La empresa japonesa presenta un centro de mecanizado horizontal, otro vertical y la máquina de corte por hilo
Tres 'pesos pesados' de Makino
11 de febrero de 2009
La firma
Makino presenta en el mercado español el centro de mecanizado horizontal de cinco ejes de la serie Mag, idóneo para satisfacer las necesidades puntuales de producción de la industria aeroespacial; el centro de mecanizado vertical con cinco ejes D500; y la máquina de corte por hilo con tecnología EDM Duo 43 & 64, entre otros productos.
Debido a la gran cantidad de pequeñas piezas estructurales de aluminio en las aeronaves, Makino ha visto la necesidad de crear la serie Mag. Para diseñar una máquina Mag pequeña, la empresa ha echado mano de su experiencia en el mecanizado efectivo de piezas estructurales de aluminio. El resultado es el modelo Mag1, un centro de mecanizado de cinco ejes diseñado para manejar con rapidez y alta precisión piezas de aluminio de hasta 1.500 mm.
Este centro de mecanizado horizontal se ha diseñado específicamente para producir piezas estructurales, como costillas y bordes anteriores y posteriores de las alas de una aeronave. Las carreras de los ejes X, Y y Z de 1.520 x 1.100 x 1.350 mm son adecuadas para piezas de hasta 1.500 x 1.500 mm y 1.300 kg. La estructura de la Mag1 se caracteriza por un sistema de apoyo sobre tres puntos que elimina el esfuerzo de nivelación y reduce el coste de instalación. Además, el cambiador de herramientas automático de 120 posiciones permite un mecanizado sin interrupciones.

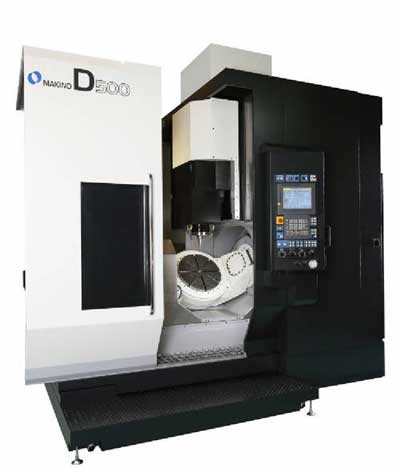

El operador trabaja justo en frente del eje A.
Los consumidores de la industria de suministro aeroespacial se benefician de la reducción de tiempo del mecanizado de palas por la aceleración y deceleración del funcionamiento de la mesa giratoria

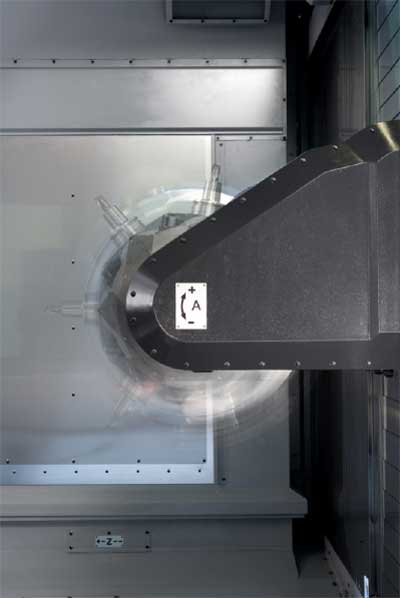

Husillo compacto pero de gran potencia, 80kW (inclinación: ±110°).
Por su parte, el modelo D500 está diseñado para conseguir un mecanizado rápido y resistente de piezas de titanio, dispone de una tecnología de cinco ejes fácil de usar para el usuario y transmite fiabilidad. El centro de mecanizado vertical con cinco ejes D500 se ha diseñado específicamente para cumplir con las necesidades de aplicación del mercado. Mantiene el alto nivel de rigidez de la serie V y está equipada con una guía de movimiento lineal tipo cilíndrico para los ejes X, Y y Z. La mesa sobre muñones posee una gran rigidez que minimiza las curvaturas y la tolerancia entre las diferentes posiciones de un ajuste del trabajo. Se orienta hacia la industria de suministro aeroespacial, a los talleres especiales de fabricación de series pequeñas y a los fabricantes de moldes y matrices. Los consumidores de la industria de suministro aeroespacial se benefician de la reducción de tiempo del mecanizado de palas gracias a la posibilidad de aceleración y deceleración del funcionamiento de la mesa giratoria. Esta característica representa un gran beneficio en el mecanizado de propulsores y turbinas, donde la velocidad de movimiento inverso del borde anterior/posterior es la clave.

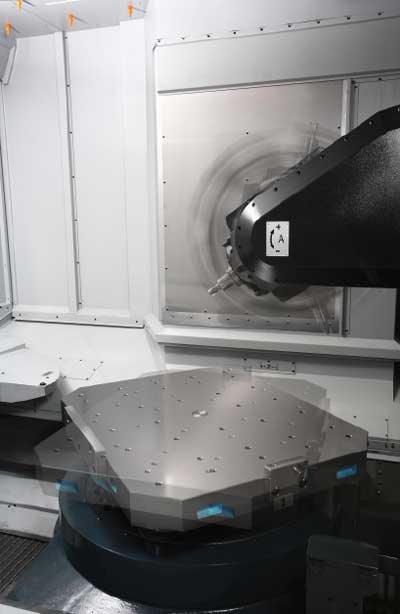

Carrera del eje A (inclinación del husillo: ±110°) y carrera del eje B (rotación de la mesa: 360° infinito).
Tecnología EDM
La Duo 43 & 64 es una máquina de corte por hilo con tecnología EDM de reciente creación diseñada con el objetivo de satisfacer las necesidades del cliente y de las piezas que se desea mecanizar. La máquina maximiza el tamaño de la pieza de trabajo mientras que, a la vez, reduce la superficie necesaria durante el trabajo de mecanizado. Makino ha elegido un enfoque operativo de uso dual de la tecnología EDM. Ofrece una gran cantidad de características duales que aportan ventajas como mecanizados de precisión en rectilineidad y mejoras en el mecanizado de esquinas, gran velocidad de mecanizado, aumento del tiempo de actividad, reducción de la superficie requerida y mayor facilidad de operación.

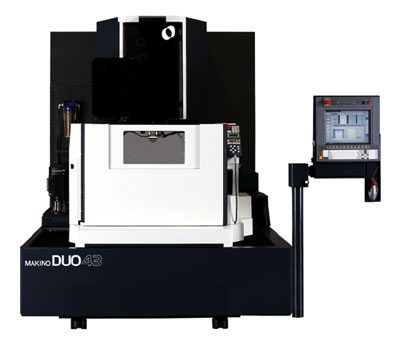

Duo43 maximiza el tamaño de la pieza de trabajo mientras que, a la vez, reduce la superficie necesaria durante el trabajo de mecanizado.

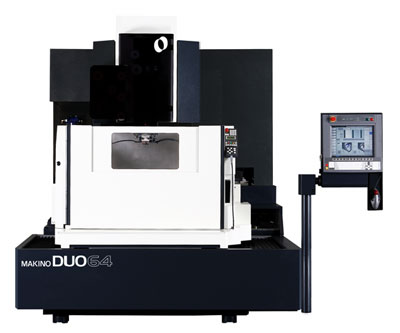

La Duo64 maximiza el tamaño de la pieza de trabajo reduciendo a la vez la superficie necesaria durante el trabajo de mecanizado.
