SolarMax: la precisión suiza en los inversores solares

El inversor es un componente clave de las instalaciones solares y transforma la corriente continua producida en corriente alterna adecuada para la red. Sputnik Engineerig ofrece tanto inversores centrales como ‘string’ (monofásicos o trifásicos), así como sistemas de comunicaciones para el registro de datos, la visualización y la supervisión de instalaciones y asistencia técnica posventa.

Los tres nuevos inversores de la serie TS de SolarMax tienen potencias nominales de 50, 80 y 100 kilovatios y trabajan en el rango de MPP de 430 a 800 voltios. Los aparatos son muy compactos y están mejor protegidos contra la suciedad que sus modelos predecesores de la serie C de SolarMax. Además, los diseñadores de Sputnik han logrado aumentar el rendimiento europeo del 94,8 al 95,5% y elevar en cinco grados el rango de temperatura ambiente permitida.

Un procesador supervisa el interruptor IGBT en la etapa de potencia, lo que aumenta la seguridad de funcionamiento y la fiabilidad. Sputnik ha reemplazado los condensadores electrolíticos por condensadores de láminas y de este modo se aumenta la duración de los inversores en varios años. Los interruptores de protección de CC y de CA son accesibles ahora desde el exterior. De este modo, los instaladores pueden separar de la red los inversores con seguridad, antes de que los abran. Ahora pueden desconectarse varios aparatos simultáneamente, por medio de un interruptor externo. Los nuevos inversores comunican a través de RS 485 y Ethernet. La pantalla gráfica puede manejarse por medio de tres teclas.

La serie TS cumple todas las condiciones de la nueva directiva de media tensión de la Asociación alemana del sector de la energía y del agua (BDEW), incluso las que entrarán en vigor desde enero de 2011. De este modo, los inversores pueden alimentar la potencia reactiva, seguir conectados a la red cuando hay fallos pequeños y apoyar activamente la red. Además, los aparatos cumplen con la nueva norma de seguridad de productos EN 62109-1, que previsiblemente entrará en vigor en la primavera de este año. El primer SolarMax 100 TS se encuentra ya en funcionamiento desde diciembre de 2009, en un proyecto piloto en el estadio de Wankdorf ‘Stade de Suisse’ de Berna.

Sputnik Engineering ha ampliado asimismo su nueva serie de inversores SolarMax TS con dos inversores centrales de gran potencia. El nuevo SolarMax 300 TS tiene una potencia nominal de 300 kilovatios y trabaja en el rango MPP desde 430 hasta 800 voltios. En el nuevo desarrollo, los desarrolladores de Sputnik han logrado aumentar la eficacia europea del 94,8 al 95,5% en comparación con el modelo anterior SolarMax 300 C. En el SolarMax 330TS-SV, a diferencia del SolarMax 300 TS, Sputnik ha prescindido del uso de un transformador de baja tensión. En una SolarMax Power Station pueden integrarse hasta cuatro de los nuevos inversores de 330 kilovatios y alimentarse su corriente directamente en la red de media tensión, a través de un transformador de media tensión. La estación puede manejarse cómodamente con una unidad de control central. En la pantalla se muestran sinópticamente todas las informaciones y parámetros importantes.

Como ocurre en los otros dispositivos de la serie SolarMax TS, la electrónica supervisa los interruptores IGBT de los dos nuevos inversores centrales en la etapa de potencia, lo que incrementa la seguridad de servicio y la fiablidad. Además, Sputnik ha aumentado de nuevo la duración de los dispositivos, ya que ha reemplazado los condensadores electrolíticos por condensadores de láminas. Con el kit de puesta a tierra opcional, los inversores trabajan también correctamente en combinación con módulos de capa fina o de contacto en la parte posterior.

Los dos nuevos inversores centrales están preparados para todos los requisitos de la directiva de media tensión BDEW – también los que estarán vigentes desde 2011. De este modo, los inversores pueden alimentar la potencia reactiva, permanecer en la red cuando hay fallos transitorios y reforzar de este modo activamente la misma.

Al buscar el punto de trabajo óptimo (MPP), los clientes de Sputnik pueden escoger: mientras que el funcionamiento Single-MPP optimiza el rendimiento del campo en el área de carga parcial mediante la activación en función de la potencia de etapas de potencia individuales y además proporciona redundancia, el funcionamiento Multi-MPP, con tres trackers MPP por cada inversor, proporcionan más flexibilidad para el diseño del campo. Se minimizan las pérdidas de potencia, como por ejemplo, las causadas por los ensombramientos temporales. Los nuevos inversores están homologados por TÜV y por el instituto VDE. La garantía estándar de dos años puede prolongarse opcionalmente hasta 20 años con el contrato de servicio

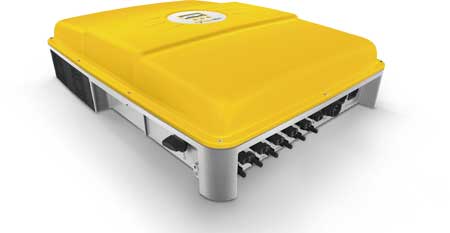

Con la nueva serie MT (MT significa Multitracking), Sputnik Engineering complementa su gama de productos con tres dispositivos del rango de potencia de 10 a 15 kilovatios. A diferencia de los inversores monofásicos más pequeños de la serie S de SolarMax, la serie MT alimenta su corriente trifásicamente en la red. El voltaje de entrada máximo de los inversores MT es de 900 voltios. De este modo pueden realizarse ramales de módulos todavía más largos que hasta ahora, lo que reduce todavía más el coste de cableado y las pérdidas de potencia, al tiempo que aumenta la flexibilidad. El nuevo concepto multistring permite además construir campos solares sobre tejados con diferente superficie, orientación e inclinación con un único inversor. La eficacia europea de los inversores es del 97,5%.

Los proyectistas de Sputnik han perfeccionado también el concepto de refrigeración. Los inversores trabajan a plena potencia nominal a temperaturas ambiente de 50 °C. Gracias al tipo de protección IP54 pueden instalarse tanto en interior como en exterior. El bajo peso, así como una placa de montaje incluida en el volumen de suministro, simplifican la instalación.

El seccionador de CC, la pantalla gráfica con memoria de datos integrada, un contacto de señal de estado, así como las interfaces de comunicaciones habituales RS485 y Ethernet ya están integrados. Los nuevos inversores están homologados por VDE y llevan el símbolo de verificación GS. Opcionalmente puede contratarse una prolongación de la garantía estándar de cinco años a diez o doce años.
