Melexis amplía su plataforma de sensores de corriente hasta 100 ARMS
La electrificación de la automoción, las energías renovables, los sistemas de almacenamiento y las aplicaciones industriales está elevando las exigencias sobre la medición de corriente. Frente a las soluciones basadas en shunt, que pueden incrementar las pérdidas óhmicas y requerir amplificadores aislados, los nuevos MLX91224 y MLX91225 integran en un único encapsulado el controlador de corriente, el elemento sensor, el acondicionamiento de señal y el aislamiento.
La corriente circula directamente por la matriz de conexiones de baja impedancia del encapsulado, mientras dos conjuntos de placas Hall detectan de forma diferencial el campo magnético generado. Esta arquitectura reduce la influencia de campos magnéticos externos y proporciona una salida analógica lineal y de alta velocidad proporcional a la corriente medida.
Los dispositivos ofrecen valores de aislamiento que, según el encapsulado, permiten alcanzar tensiones de trabajo de hasta 1640 VRMS. La plataforma está orientada a aplicaciones como trenes motrices de vehículos eléctricos, convertidores DC-DC, cargadores, sistemas solares, fuentes de alimentación y sistemas de distribución de energía.

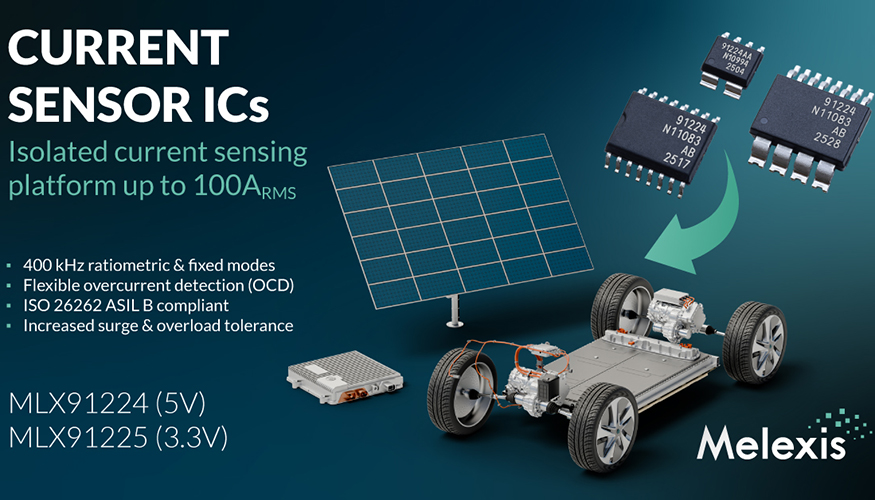

Los nuevos sensores de corriente MLX91224 y MLX91225 de Melexis permiten medir hasta 100 ARMS e integran aislamiento, detección Hall y acondicionamiento de señal en un único encapsulado.
Seguridad funcional y respuesta de alta velocidad
Para el sector de la automoción, los MLX91224 y MLX91225 incorporan certificación ASIL B y han sido desarrollados como 'Safety Element out of Context' (SEooC) conforme a ISO 26262. Esta característica proporciona una base para integrar funciones de medición de corriente relacionadas con la seguridad en sistemas de alta tensión.
La plataforma está preparada para aplicaciones que requieren una respuesta rápida, entre ellas el control de motores y accionamientos eléctricos, además de convertidores DC-DC y cargadores de corriente alterna y continua.
Los sensores se ofrecen en tres opciones de encapsulado. El modelo DE, en formato SOIC6FL, admite hasta 50 A RMS de corriente continua de funcionamiento e incorpora detección de sobrecorriente (OCD). La variante DG utiliza un encapsulado SOIC16W y mantiene un rango de corriente y tensión de trabajo similar, con mayores distancias de aislamiento y fuga.
Para aplicaciones de mayor potencia, el encapsulado DH, en formato SOIC12W FL, eleva la capacidad hasta 100 ARMS y soporta sobretensiones transitorias de hasta ±29 kA.
Adaptación a distintas arquitecturas de potencia
Los MLX91224 y MLX91225 permiten medir corriente alterna y continua, con detección bipolar o unipolar y configuraciones de salida ratiométrica o fija. El MLX91224 está destinado a sistemas de 5 V, mientras que el MLX91225 funciona con sistemas de 3,3 V, facilitando su integración con distintas arquitecturas de microcontroladores.
La detección de sobrecorriente se realiza mediante un pin dedicado, con umbrales definidos internamente o mediante el pin OCD-TH. Esta función permite incorporar mecanismos de protección y monitorización al diseño.
La plataforma funciona en un rango de temperatura ambiente de -40 °C a 150 °C, lo que amplía su ámbito de aplicación a sistemas industriales y de automoción sometidos a condiciones exigentes.
“Muchos clientes diseñan soluciones para una amplia gama de niveles de potencia, desde motores de baja potencia hasta infraestructuras de alta corriente”, declara Bruno Boury, Product Line Director de Melexis. “Los MLX91224 y MLX91225 les proporcionan una plataforma de sensores de corriente capaz de adaptarse a sus necesidades de potencia, al tiempo que simplifica el aislamiento, la detección de sobrecorriente y la integración de la seguridad funcional.”
La compañía contempla su utilización en cargadores de CA y CC, accionamientos eléctricos, convertidores DC-DC, sistemas solares, unidades de distribución de energía para centros de datos, fuentes de alimentación y sistemas de control de demanda y carga.
Los MLX91224 y MLX91225 están disponibles en las tres opciones de encapsulado DE, DG y DH.
