Más margen para procesar PMMA sin perder sus prestaciones
Los compuestos de PMMA pueden ampliar su margen de procesado mediante la incorporación de un aditivo polimérico desarrollado por Polytives. Los ensayos realizados sobre compuestos de Plexiglas muestran reducciones de viscosidad, temperatura y presión de procesado, además de acortar los tiempos de ciclo, sin alterar de forma significativa sus propiedades ópticas.
El estudio se realizó sobre compuestos de moldeo estándar de Plexiglas, concretamente los grados 6N, 7N y 8N, modificados con hasta un 7% del aditivo polimérico bFI A 3745. Al estar compuesto por PMMA hiperramificado, el aditivo presenta la misma naturaleza química que la matriz polimérica.
Los resultados muestran una reducción significativa de la viscosidad de la masa fundida y un incremento de los valores de MVR de hasta más del 100%. También se consiguieron reducciones superiores al 20% en los tiempos de ciclo, mientras que la temperatura de procesado pudo reducirse hasta 35 °C en determinados casos. La presión de procesado, por su parte, llegó a disminuir hasta un 50%.

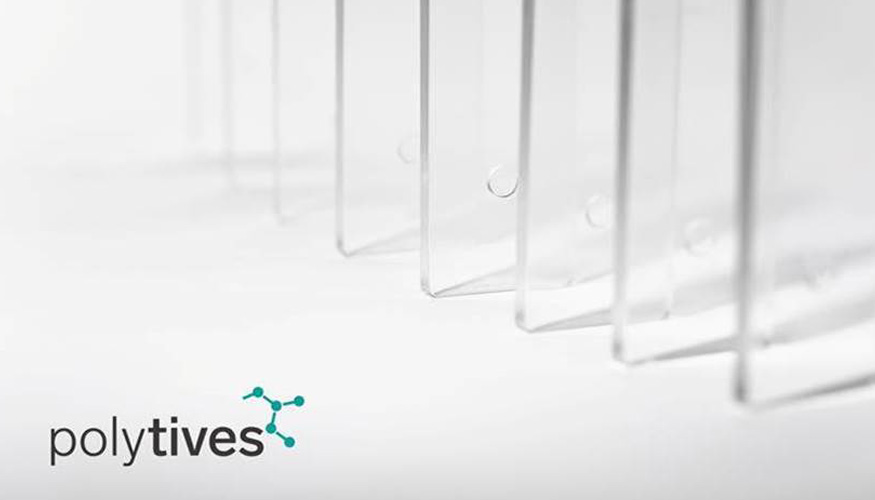

Muestras de PMMA modificadas con un aditivo de Polytives mantienen su transparencia tras 10.000 horas de exposición a la intemperie.
Para comprobar el comportamiento a largo plazo, los compuestos modificados se sometieron a ensayos de envejecimiento con xenón durante 10.000 horas, de acuerdo con la norma DIN EN ISO 4892-2, método A.
Según Polytives, estos resultados indican que el aditivo permite modificar las condiciones de procesado sin comprometer la transparencia ni la estabilidad de los compuestos de PMMA durante una exposición prolongada a la intemperie.
La combinación de un procesado más flexible y el mantenimiento de las propiedades del material puede resultar de interés en aplicaciones con elevados requisitos ópticos, ciclos de fabricación largos o geometrías complejas. Entre ellas se encuentran la iluminación, la automoción, la electrónica y determinados productos de consumo.
