Emerson mira al futuro de la unión automatizada de plásticos con soluciones de soldadura conectadas y preparadas para la integración

Emerson mostró en la pasada edición de la K 2022 soluciones automatizadas para la unión de plásticos, destacando los equipos de soldadura Branson. Estas máquinas, y los avanzados sistemas de automatización que permiten, hacen posible que los fabricantes unan materiales desafiantes y formas complejas en tamaños desde muy pequeños hasta grandes. Las capacidades de la Industria 4.0/IIoT permiten a los usuarios recopilar y analizar datos que ayudan a mejorar el rendimiento de la planta y garantizar la precisión, la consistencia, la calidad y la estética de la soldadura.

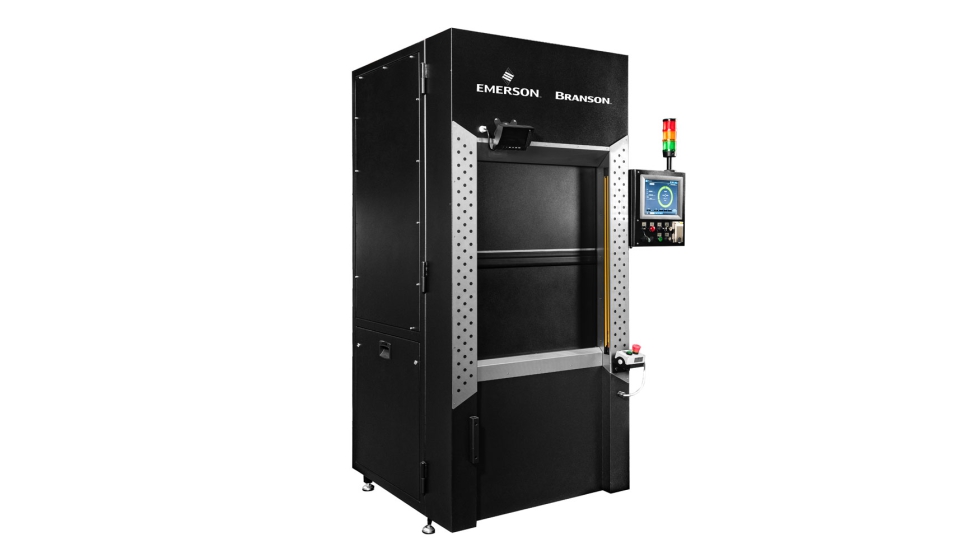

La nueva soldadora láser Branson GLX-1, que se presentó por primera vez en la feria, es un sistema eficiente, altamente automatizado y conectado que maximiza la eficiencia y optimiza la eficacia del equipo. Responde a la demanda de unidades de soldadura que puedan unir componentes plásticos pequeños, complejos y a menudo delicados con tiempos de ciclo, resistencia de la soldadura y estética superiores a los que son posibles con la mayoría de los otros métodos de soldadura. La nueva soldadora láser GLX-1 ocupa poco espacio y se integra perfectamente en los sistemas de unión automatizados.

Es apta para la Industria 4.0/IIoT, proporcionando datos operativos procesables a través de interfaces USB y OPC-UA. La soldadora está disponible con uno a tres bancos de láser, cada uno con un máximo de 125W de potencia. El accionamiento neumático controlado por bucle cerrado proporciona 400 N, 600 N o 1800 N de fuerza de sujeción en longitudes de carrera máximas de 75 mm en la unidad más pequeña y de 152 mm en los dos modelos más grandes. La interfaz hombre-máquina (HMI) con pantalla táctil de 12 pulgadas está montada en un brazo colgante giratorio para facilitar la visualización en ángulos convenientes.

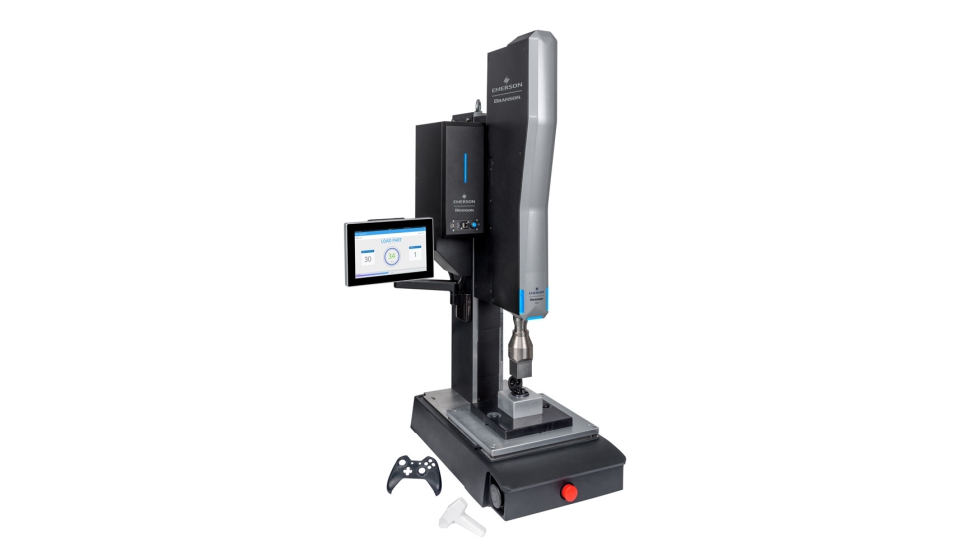

La versión Elite Precision+ de la soldadora ultrasónica Branson GSX-E1 es una solución de unión flexible, avanzada e intuitiva. Utiliza el “modo dinámico” pendiente de patente de Emerson para superar las limitaciones de los controles de modo de soldadura de un solo parámetro que suelen encontrarse en las soldadoras ultrasónicas convencionales. Ideal para piezas que podrían haber sido difíciles de manejar en el pasado, el modo dinámico aprovecha el avanzado sistema de accionamiento electromecánico de la soldadora y optimiza el proceso de soldadura mediante la potencia de cálculo y los algoritmos de vanguardia.

Los controles supervisan, recalculan y ajustan automáticamente múltiples parámetros de soldadura en tiempo real (por ejemplo, la fuerza, la energía de soldadura, la velocidad, la distancia) para lograr resultados óptimos, especificados por el usuario (por ejemplo, profundidad/posición de la inserción y fuerza de tracción constantes). Las soldadoras GSX de Branson ayudan a los fabricantes a sacar nuevos productos al mercado con rapidez, manteniendo altos niveles de calidad y proporcionando un rápido retorno de la inversión.

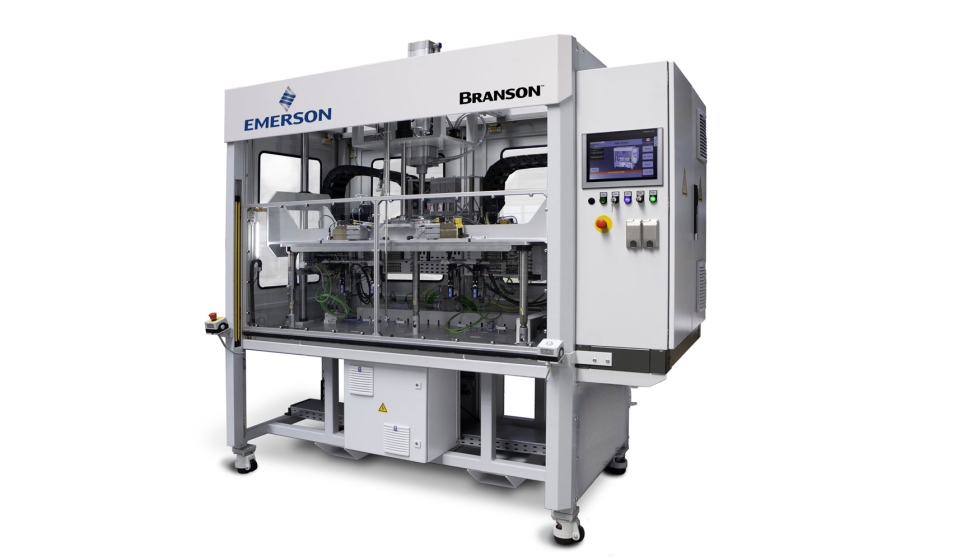

El exclusivo proceso de termofijación proporcionado por la serie Branson GPX ofrece a los fabricantes una amplia gama de beneficios, incluyendo una estética superior del producto y un menor uso de energía. La serie GPX, que comprende tres modelos de tamaño completo y una pequeña unidad de mano, ofrece a los fabricantes una mayor libertad de diseño al hacer posible la unión de componentes más complejos, delicados y sensibles a los moldes de plástico.

Un exclusivo proceso de calentamiento y enfriamiento instantáneo se adapta a aplicaciones cada vez más exigentes. Entre ellas se encuentran las piezas de materiales distintos con geometrías 3D complejas, características estrechamente alineadas y componentes frágiles o sensibles al calor, como componentes soldados o sensores; y las piezas que utilizan un mayor número de plásticos mezclados, reforzados con vidrio, cromados y metalizados. Las ventajas que ofrece PulseStaking son especialmente aplicables a los dispositivos médicos, los interiores/exteriores de los automóviles, la electrónica y las placas de PC, así como a una amplia variedad de otros tipos de aplicaciones

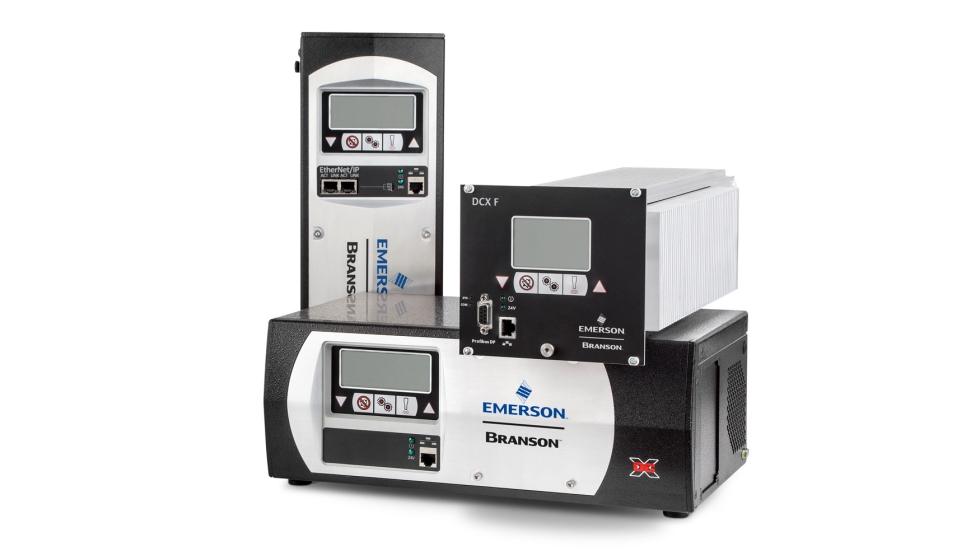

Las fuentes de alimentación para soldadura por ultrasonidos Branson de la serie DCX de Emerson ofrecen un rendimiento líder en el sector a la vez que proporcionan capacidades de diagnóstico, recopilación de datos y comunicación para la automatización del envasado. Las características incluyen el control de amplitud de bucle cerrado, tiempos de rampa de arranque programables y múltiples modos de soldadura que tienen límites de proceso, para optimizar los resultados de sellado.

Las opciones de comunicación incluyen tanto Fieldbus como Ethernet/IP. Los modelos DCX son adaptables para operar varios soldadores en una sola red que se comunica con un PLC para permitir la supervisión de la calidad de la soldadura en tiempo real, la recopilación de datos de soldadura y el control de calidad de la soldadura distribuido. Las unidades están disponibles en 20kHz, 30kHz y 40kHz con opciones de potencia de hasta 4000W. La serie DCX presenta diseños que ahorran espacio con factores de forma -horizontal, vertical con montaje lateral, montaje en bastidor y montaje en plano posterior- para simplificar la disposición y la instalación de complejos sistemas de automatización industrial.

¡La soldadora de metales por ultrasonidos Branson GMX-20DP - ganadora del premio IDEA 2021! Awards - une láminas y películas no ferrosas delgadas y frágiles (aproximadamente 5-10 μm) en montajes de más de 100 capas utilizando una mayor fuerza descendente y una menor energía de soldadura (amplitud de soldadura). Su exclusivo actuador de “presión directa“proporciona una fuerza descendente vertical directa sobre las piezas (a diferencia de los típicos actuadores de tipo cantiléver) para una unión más consistente, aunque suave, de las estructuras de baterías multicapa más”densas en energía”, a la vez que elimina prácticamente el desgarro y las grietas de la lámina/hoja que comprometen la calidad del montaje de las baterías. De este modo, el soldador Branson GMX-20DP permite directamente el desarrollo de celdas y paquetes de baterías más ligeros y de mayor densidad energética, capaces de suministrar más vatios-hora de energía por unidad de peso de la batería.

La soldadora ultrasónica por puntos de metal Branson GMX-20MA es una soldadora avanzada por puntos que une metales no ferrosos, incluyendo barras conductoras, láminas, interruptores y terminaciones de cables en sistemas eléctricos de automóviles, vehículos eléctricos, baterías y paquetes de baterías, sistemas de almacenamiento de energía y aplicaciones relacionadas. Está construida en torno a un mecanismo de accionamiento neumático rígido totalmente nuevo que cuenta con rodamientos lineales dobles para un movimiento vertical más suave y una máxima repetibilidad a largo plazo en la alineación de las herramientas. Una vez que se produce el contacto entre el utillaje y la pieza, la presión descendente del actuador se regula estrechamente mediante una célula de carga digital a medida que se completa la soldadura por puntos. Los controles programables permiten a los operadores gestionar el proceso de soldadura en varios modos versátiles, garantizando la precisión adicional necesaria para mantener un control estricto del proceso de soldadura a pesar de las variaciones ocasionales en la calidad o la limpieza de la superficie de la pieza.
