Códigos de falla J1939: Guía de diagnóstico y SPN comunes
¿Qué es el sistema J1939?
El protocolo SAE J1939 es el estándar de comunicación utilizado en maquinaria pesada para transmitir información entre módulos electrónicos. Fabricantes como Caterpillar, John Deere, Cummins o Volvo utilizan este sistema para monitorizar motores y componentes clave.
Cuando ocurre una falla, la ECU envía un código por la red CAN que aparece en el panel del operador.
SPN y FMI: cómo leer los códigos
Cada código J1939 tiene dos elementos:
- SPN: identifica el componente afectado
- FMI: indica el tipo de fallo
Ejemplo:

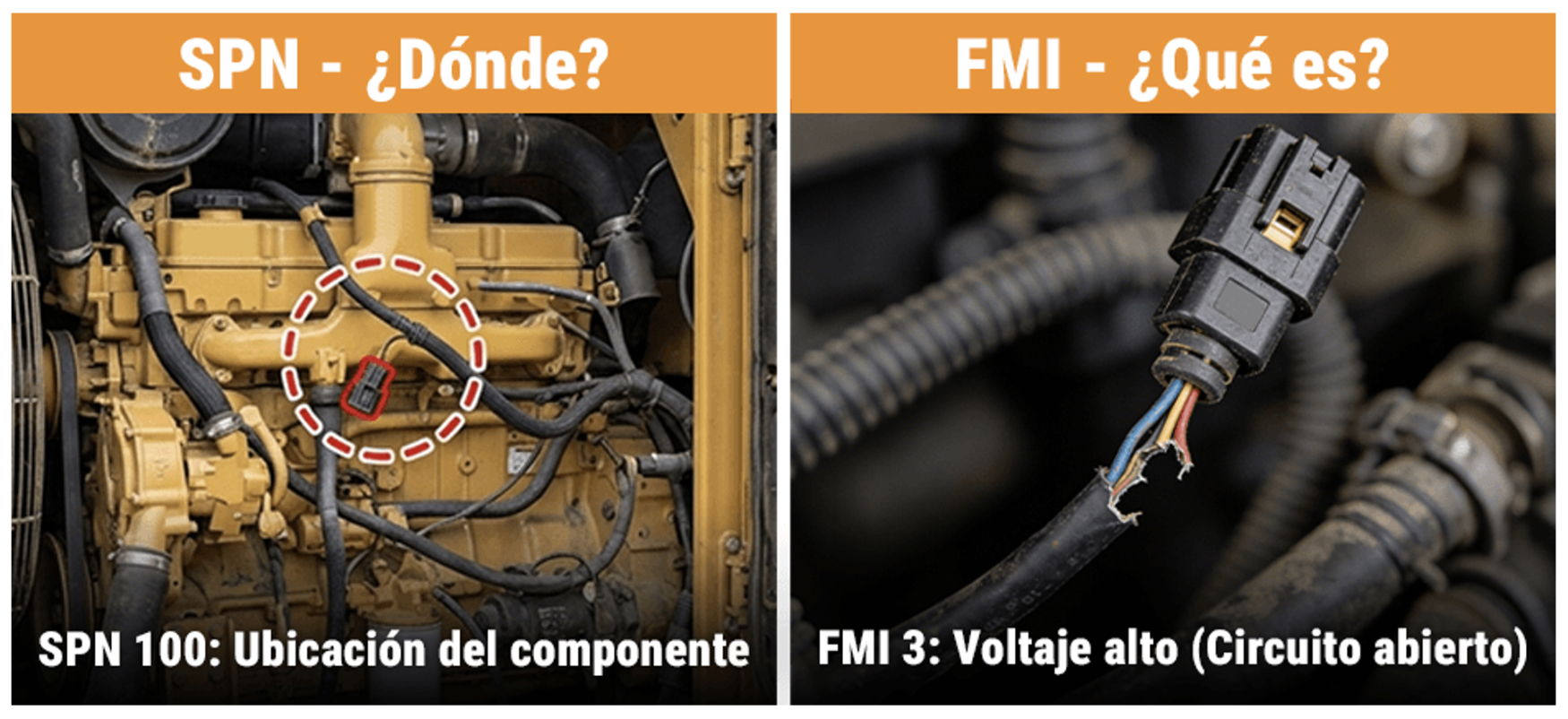

SPN 100 FMI 3 indica un problema de voltaje alto en el sensor de presión de aceite, normalmente relacionado con cableado o fallo del sensor.
Códigos más comunes
Sistema de emisiones (DEF / SCR / DPF)
- SPN 3226: fallo del sensor NOx de salida. Revisión de cableado o sustitución del sensor.
- SPN 4364: baja eficiencia SCR. Revisar inyector DEF y depósitos de cristalización.
- SPN 3364: calidad DEF incorrecta. Sustituir fluido y revisar el sensor del tanque.
Sensores del motor
- SPN 100: presión de aceite baja o sensor defectuoso.
- SPN 110: temperatura del refrigerante anormal.
- SPN 102: baja presión de admisión (turbo).
- SPN 94: presión de combustible fuera de rango.
Sistema eléctrico
- SPN 97: agua en combustible, drenar separador.
- SPN 168: problema de voltaje, revisar batería y alternador.
Interpretación rápida FMI
- FMI 3: voltaje alto (circuito abierto)
- FMI 4: voltaje bajo (cortocircuito a masa)
Recomendación:
- Inspección visual del cableado
- Verificar conectores
- Sustituir sensor si no hay fallos externos
Conclusión
Una correcta interpretación de los códigos J1939 permite mejorar la toma de decisiones en mantenimiento y reducir los tiempos de parada, lo que impacta directamente en la productividad de la maquinaria. Muchos de estos fallos están relacionados con el desgaste progresivo de sensores y componentes eléctricos, especialmente en equipos sometidos a condiciones de trabajo intensivas. Por ello, una estrategia de mantenimiento eficiente debe considerar tanto el diagnóstico preciso como la disponibilidad de recambios compatibles para las principales marcas del sector.
En este contexto, contar con proveedores especializados en componentes para maquinaria pesada, como FridayParts, puede facilitar la continuidad operativa y reducir los tiempos de inactividad en campo.
