Conectores de señal Datamate® para aplicaciones exigentes
La familia de conectores Datamate® está diseñada para funcionar en muchas situaciones inusuales donde la durabilidad de las conexiones de señal es un factor crítico. Fueron desarrollados por la marca británica Harwin. El diseño de clavijas y tomas (así como cada producto como parte del control de calidad) es sometido a una serie de pruebas que permiten al proveedor garantizar excelentes parámetros de funcionamiento de sus componentes. Han sido resistentes a vibraciones e impactos. Los productos también fueron probados para determinar su no formación de gases (compresibilidad, outgassing), es decir, la influencia de factores atmosféricos extremos (presión, humedad, temperatura) en las conexiones, cuerpos de conectores y cables conectados a los contactos. Estas propiedades serán particularmente importantes para la aeronáutica.
En este artículo cubrimos temas como:
- Parámetros básicos y división de conectores Datamate®
- Mecanismos de bloqueo y división en series L-TEK y J-TEK
- Posibles aplicaciones de los conectores Harwin
Características de los conectores Datamate®
La amplia gama de aplicaciones para las que se pueden utilizar las soluciones Datamate® se evidencia mejor en la diversidad de la oferta y los impresionantes parámetros de estos productos. En primer lugar, se presentan en variantes con de 2 a 34 contactos, cada uno de los cuales soporta tensiones hasta 800V con una corriente nominal de 3A. El fabricante ha desarrollado variantes de una y dos filas de conectores, pero independientemente de la disposición, los contactos están dispuestos en un paso métrico de 2 mm. Están bañados en oro o selectivamente dorados para mantener la resistencia a factores corrosivos. Desde el catálogo de TME se pueden adquirir clavijas y tomas Datamate® en versión macho y hembra, principalmente recto, pero también con orientación angular (90°). La siguiente tabla incluye dos distinciones mecánicas más importantes en la gama: el método de montaje y el método de bloqueo de los conectores emparejados.

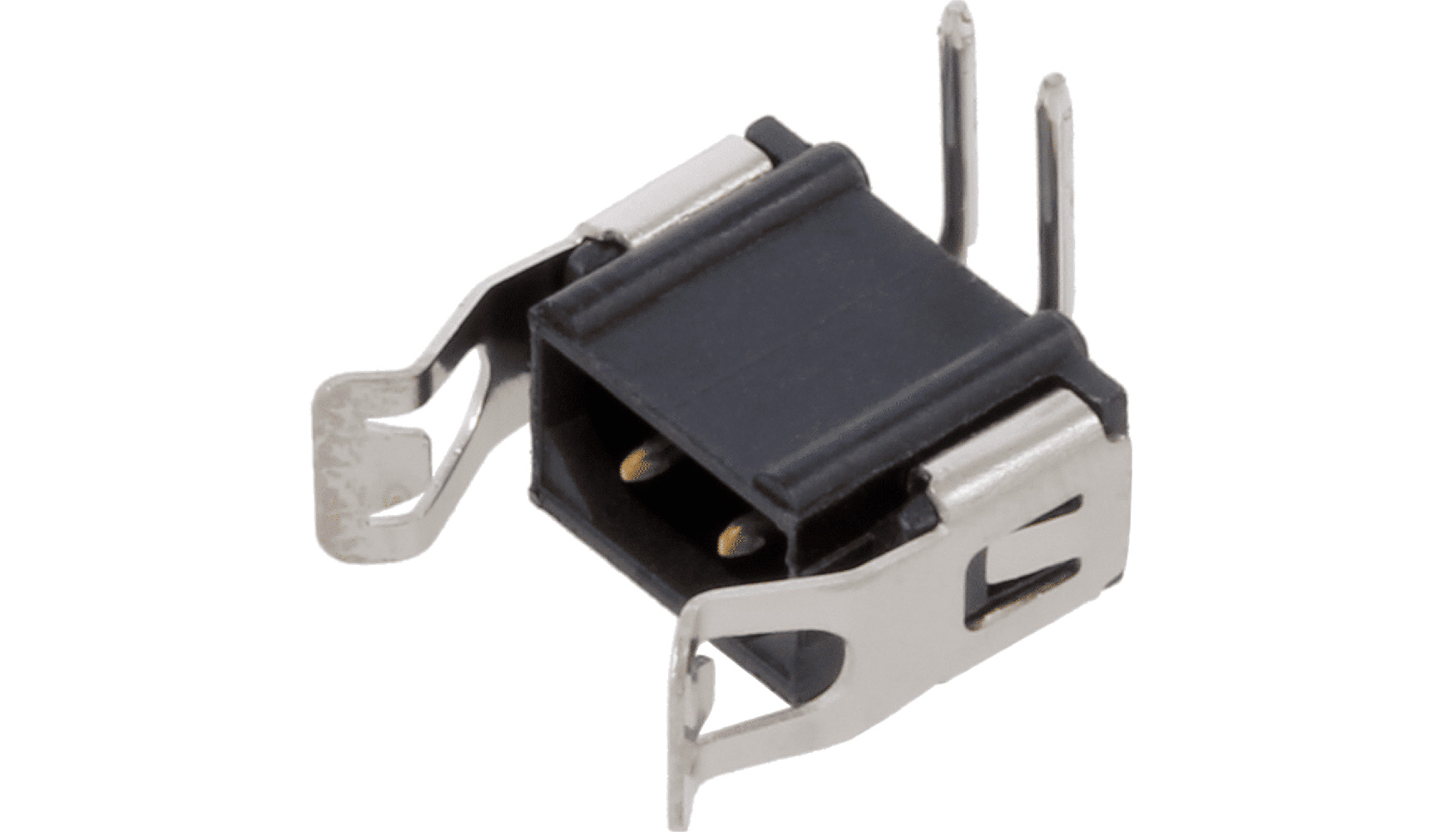

Datamate® L-TEK en PCB.

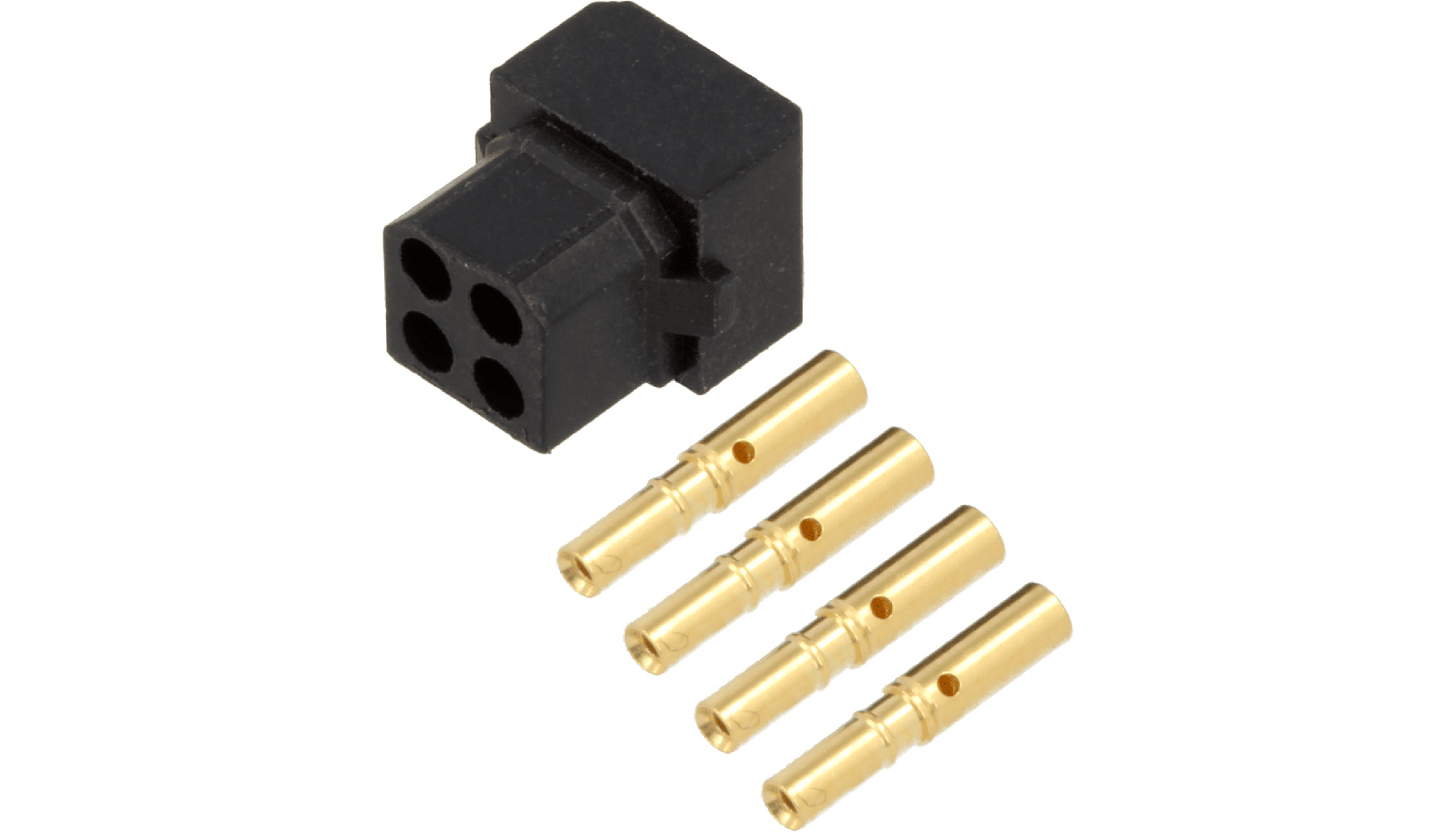

Datamate® L-TEK en cable.

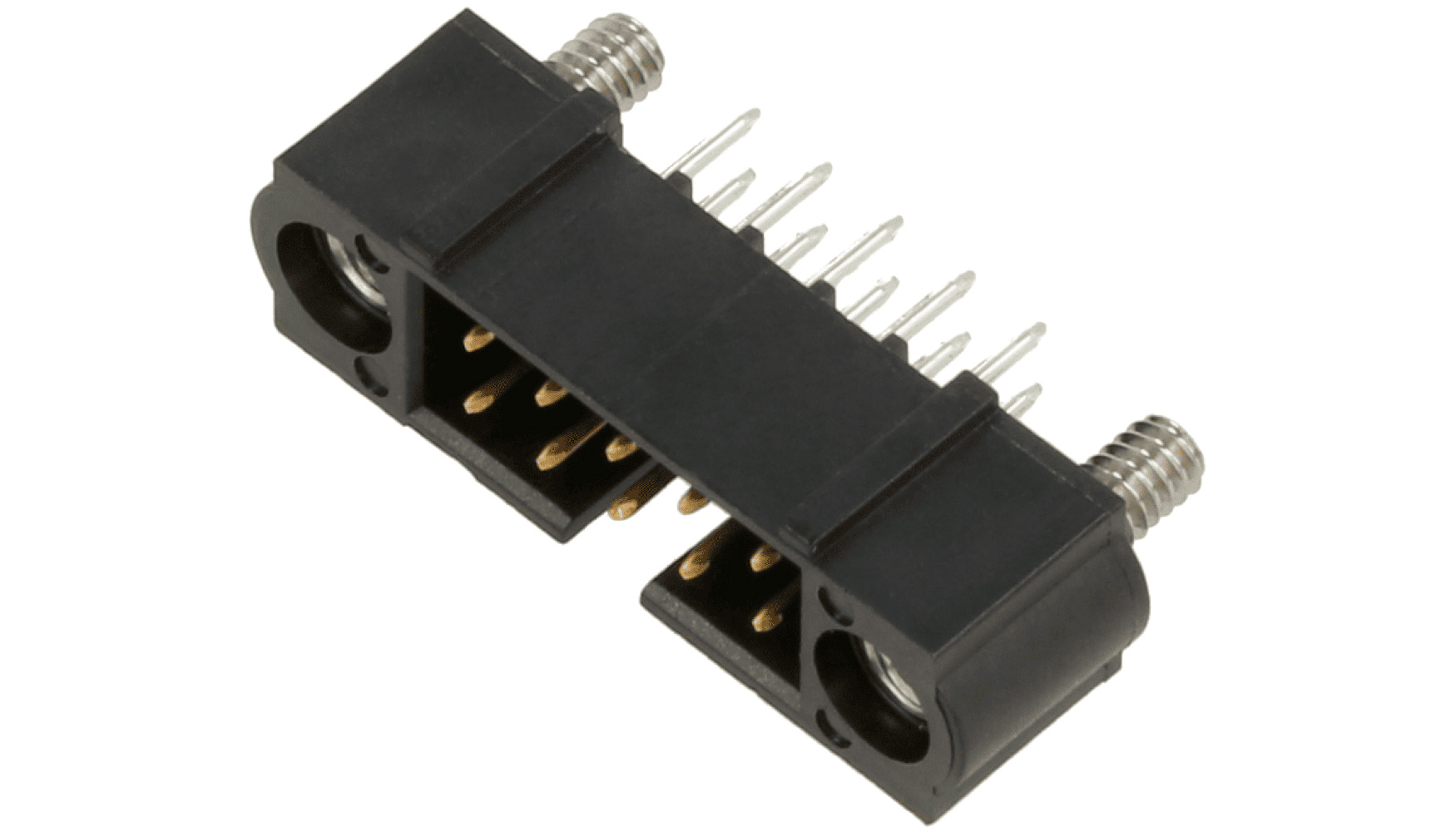

Datamate® J-TEK en panel/PCB.

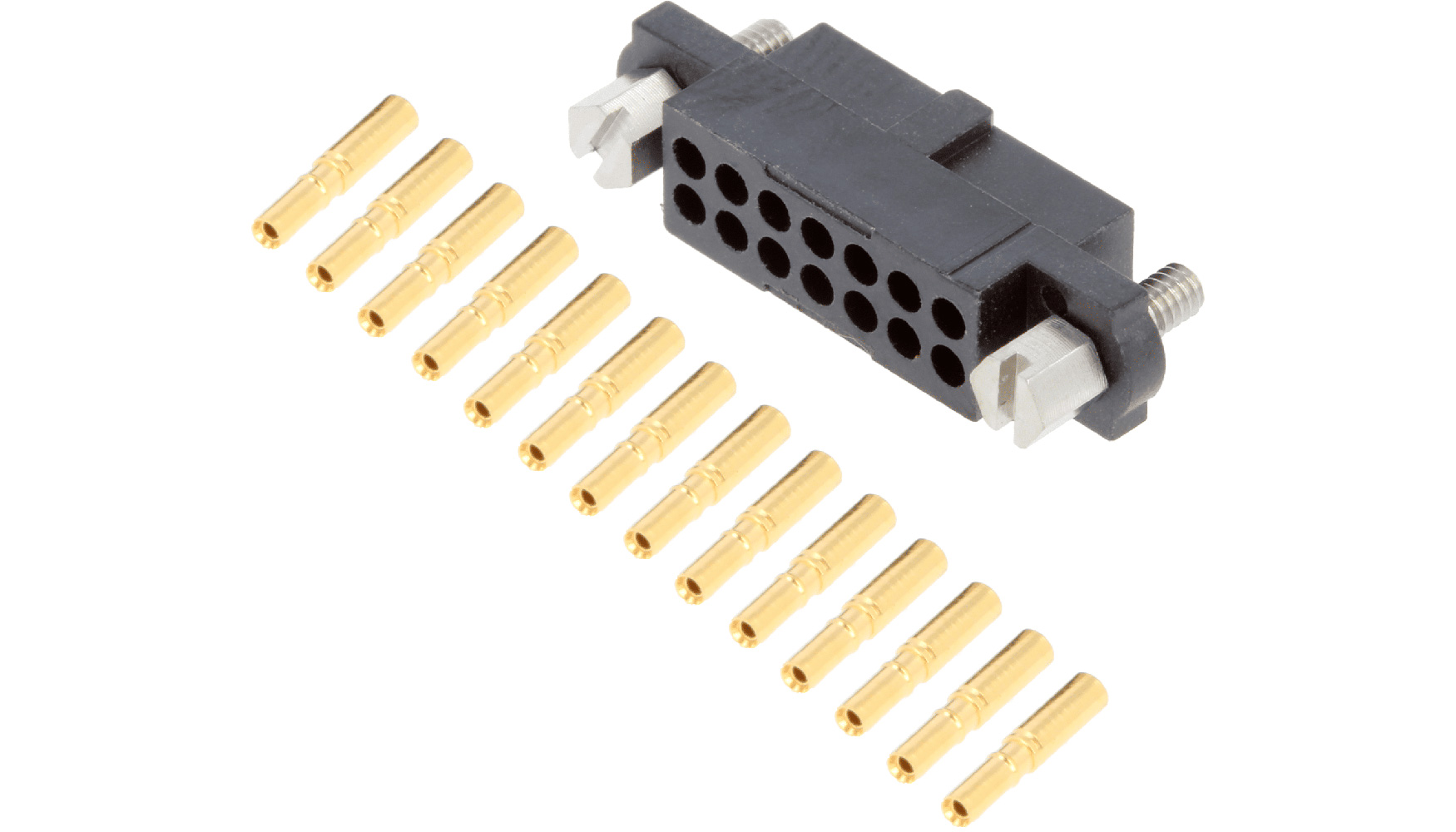

Datamate® J-TEK en cable.
Los productos están disponibles para montaje en panel, en cable o para conexión directa a un circuito impreso. Este último se puede adquirir en versiones para montaje en superficie (SMT) o montaje pasante (THT).
Serie L-TEK y J-TEK
La distinción en grupos L-TEK y J-TEK resulta principalmente de dos métodos diferentes de bloquear cuerpos emparejados. Todos los productos Datamate® están diseñados para exponer las conexiones a sacudidas, vibraciones, golpes e impactos. Para evitar la desconexión de enchufes y tomas de corriente, se utilizan conexiones rápidas (L-TEK, dónde L indica en inglés latch), o atornillado con tornillos (J-TEK del inglés: jackscrew) en tamaño M2.
Aplicaciones
Alta resistencia mecánica, variedad de versiones de instalación, capacidad de evaporación repetida (mín. 500 ciclos) y amplia tolerancia térmica (incluso desde -55°C hasta 125°C) hacen que los productos Harwin presentados cumplan perfectamente con los requisitos de muchas aplicaciones industriales. También cubren necesidades de proyectos y prototipos preparados para el sector de las telecomunicaciones, la aviación e incluso el armamento.
