Nuevos generadores de formas de ondas arbitrarias multicanal para generación de señales de gigahercios

Spectrum Instrumentation presenta sus nuevos generadores de formas de ondas arbitrarias (AWG, por Arbitrary Waveform Generators) con un máximo de 6 canales a 10 GS/s o 12 canales con una velocidad de salida de 5 GS/s. Los nuevos AWG DN6.63x pertenecen a la serie Netbox de la empresa, una línea de instrumentos de sencillo manejo que se pueden controlar mediante un cable Ethernet desde cualquier PC o red.

Estos instrumentos, que utilizan DAC de 16 bits de alta velocidad, generar formas de ondas del orden de gigahercios con una precisión extraordinaria. Los nuevos AWG, diseñados para ingenieros e investigadores que necesiten varias señales de prueba sincronizadas, disminuyen el coste y la complejidad cuando se comparan con el uso de varios generadores de un solo canal. Con estas 10 nuevas versiones, Spectrum ofrece ahora un total de 47 generadores Netbox que proporcionan formas de ondas arbitrarias entre 40 MS/s y 10 GS/s.

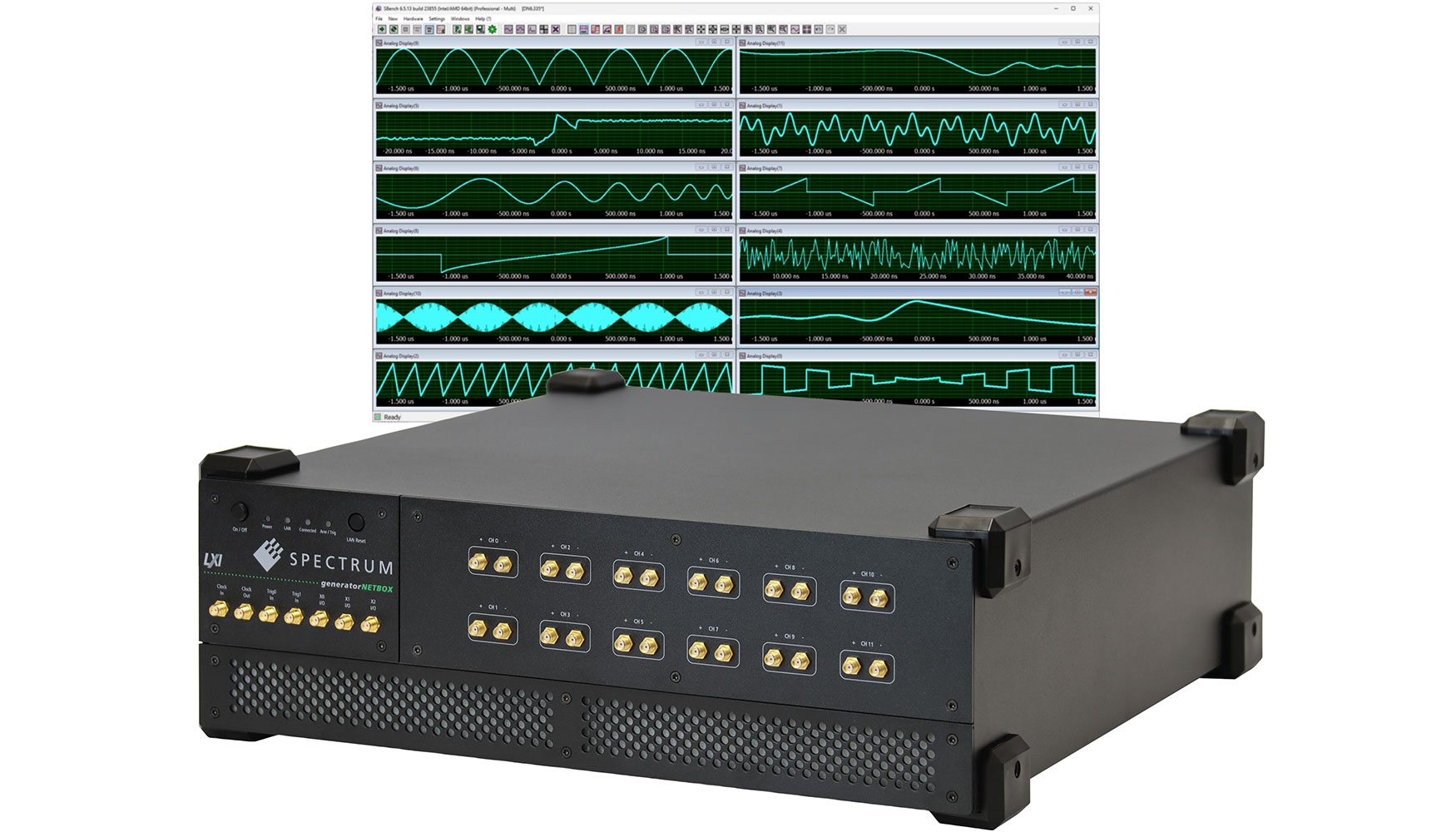

Los nuevos AWG DN6.63x, con una resolución de 16 bits, ofrecen hasta 6 canales a 10 GS/s o hasta 12 canales con una velocidad de salida de 5 GS/s.

Los instrumentos DN6.63x incorporan salidas de muy bajo ruido y generan señales entre CC y 2,5 GHz. Con sus 4 a 12 canales sincronizados en un mismo equipo, Spectrum Instrumentation establece un nuevo referente para la densidad de canales y la eficiencia del coste por canal en la generación de señales de gigahercios de alto rendimiento.

Todas las salidas pueden tener terminación simple o diferencial y cada canal utiliza su propio DAC sincronizado a través de un sistema PLL de precisión. Incluso en las pruebas más exigentes, las salidas ofrecen:

• Hasta 1 Vpp/4 dBm en 50 Ω o 2 Vpp con alta impedancia.
• Densidad espectral del ruido: -150 dBm/Hz.
• SNR: hasta 64 dB.
• SFDR: -90 dB.

La memoria interna puede alcanzar las 48 gigamuestras y existen varios modos de reproducción (Single-Shot, Loop, FIFO, Single Restart, Multiple Replay) para generar secuencias largas o repetitivas.

Existe una opción DDS (Direct Digital Synthesis) disponible que permite generar hasta 64 ondas senoidales con un solo canal y cada una de ellas se pueden ajustar la frecuencia, la amplitud y la fase en pasos de solo 3,2 ns. En total es posible llegar hasta 384 ondas senoidales. DDS facilita la generación de trenes de formas de ondas, barridos o referencias de ajuste fino para aplicaciones industriales, médicas, procesamiento de imágenes, investigación cuántica, comprobación de semiconductores y comunicaciones.

Para facilitar la integración del sistema, los conectores de E/S en el panel frontal permiten acceder a las salidas de marcadores, disparo y líneas de estado, reloj de referencia PLL y E/S asíncrona. Un generador opcional de pulsos digitales convierte los conectores multifunción en generadores de pulsos independientes con bucles, ciclos de trabajo, frecuencias y retardos programables.

Todos los productos de Spectrum incluyen soporte de software para Windows y Linux, con ejemplos de programación para, p.ej., Python, MATLAB, C++ y LabVIEW, además de una API Python de alto nivel. El software SBench 6 de Spectrum, instalado en cada generador Netbox, ofrece una interfaz intuitiva para control de instrumentos, diseño de formas de onda y análisis. Incorpora EasyGenerator para señales estándar y permite crear formas de ondas complejas desde ecuaciones, datos importados (p.ej., desde digitalizadores u osciloscopios) o formatos de archivo habituales como ASCII, binario y WAV.

Todos los generadores Netbox se pueden utilizar de inmediato: solo hay que instalar el software y empezar a trabajar. Los modelos DN6.63x ya se encuentran disponibles y tienen 5 años de garantía, actualizaciones gratuitas de software y firmware durante toda la vida útil del producto, y soporte rápido directamente de nuestros ingenieros de diseño.

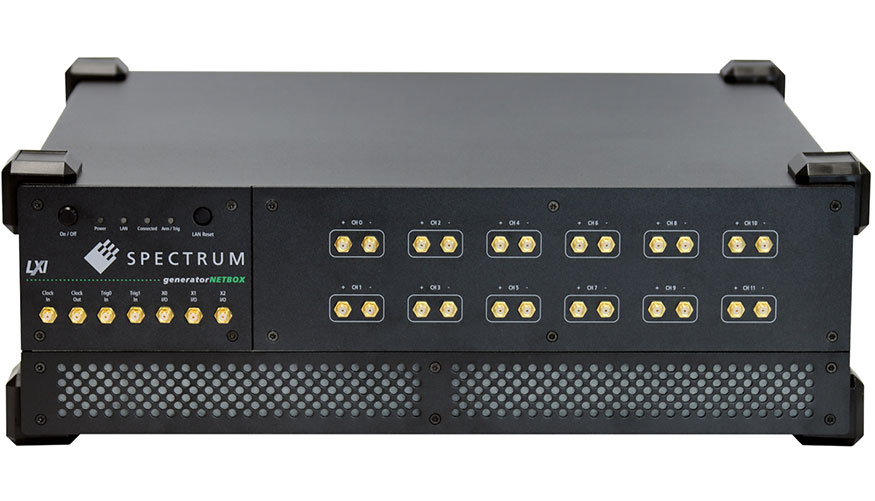

Todas las salidas de los nuevos generadores de formas de ondas arbitrarias pueden funcionar en modo de terminación simple o diferencial.
