La opción DDS amplía la flexibilidad de los generadores de ondas arbitrarias

Spectrum Instrumentation ha presentado una nueva opción DDS (Direct Digital Synthesis) para sus generadores de formas de ondas arbitrarias de la serie 65xx, proporcionando así una solución muy económica para generar señales sinusoidales, fuentes de referencia ajustables con precisión, ondas senoidales combinadas, trenes de formas de onda, barridos de frecuencia y señales moduladas.

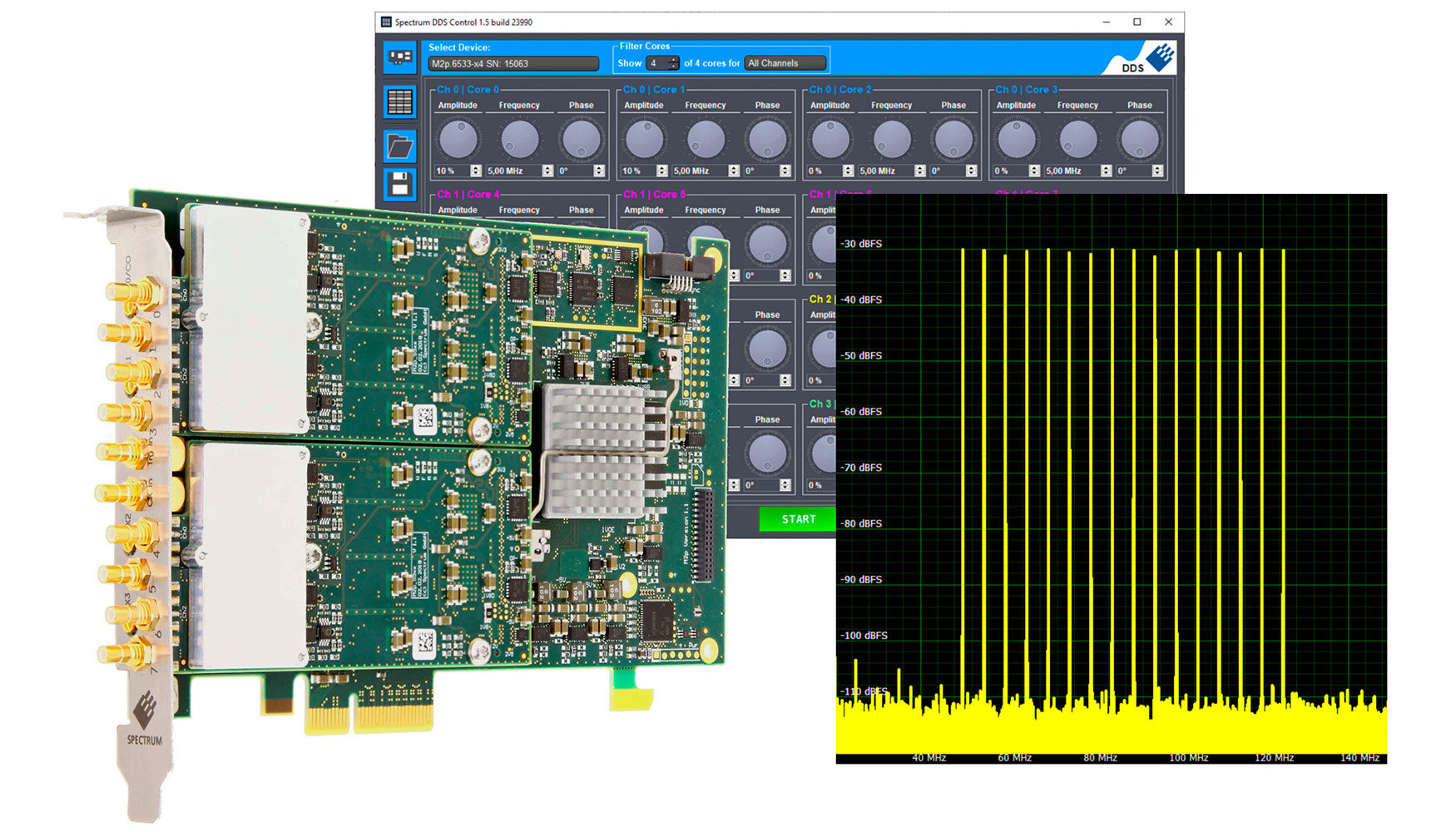

En modo DDS, los generadores de formas de ondas arbitrarias de la serie 65xx ofrecen hasta 16 ondas senoidales (mostradas como FFT) que se programan con muy pocos comandos o se ajustan con la interfaz DDS CONTROL.

Esta novedad culmina el despliegue de la funcionalidad DDS en todo el catálogo de generadores de formas de ondas arbitrarias de Spectrum, que ahora incluye más de 70 versiones de productos con DDS para generación de señal multitono y multicanal con anchos de banda de hasta 3,9 GHz.

La serie 65xx combina las funciones de los generadores de formas de ondas arbitrarias (AWG, por sus siglas en inglés) con un potente modo DDS en un solo instrumento, de ahí que proporcione un rendimiento excepcional. En modo DDS, cada canal puede generar hasta 16 tonos de onda senoidal cuya frecuencia, amplitud y fase se controlan mediante comandos sencillos que pueden cambiar los parámetros con una separación de tan solo 8 nanosegundos. Este enfoque permite crear señales multitono y moduladas rápidamente y sin grandes transferencias de datos o complejos cálculos de formas de onda.

La serie 65xx, diseñada para aplicaciones comunes de prueba y medida, ofrece una plataforma compacta de uso general con unas velocidades de salida de 40 MS/s a 125 MS/s, 16 bits de resolución y anchos de banda de hasta 70 MHz. Cada tarjeta proporciona entre 1 y 8 canales, mientras que los sistemas completos se pueden ampliar hasta 80 canales totalmente sincronizados, de ahí que esta serie esté indicada para su uso de manera autónoma y en sistemas de prueba automática de mayor tamaño. Los productos se suministran en dos formatos estándar: tarjetas PCIe para instalación directa en sistemas basados en PC, e instrumentos autónomos LXI que admitan control basado en Ethernet para entornos de laboratorio y de producción.

La nueva opción DDS incorpora funciones avanzadas como pendientes de frecuencia y amplitud, así como secuencias de comandos flexibles, que permiten a los ingenieros adaptar las señales en tiempo real. Estas prestaciones resultan especialmente valiosas en aplicaciones que requieren fuentes de frecuencia ágiles que ayuden a identificar frecuencias resonantes o a compensar la deriva del sistema, como simulación de red, comprobación automática de filtros y amplificadores o en sensores médicos e industriales. He aquí dos ejemplos de las aplicaciones de comprobación automática:

Ejemplos

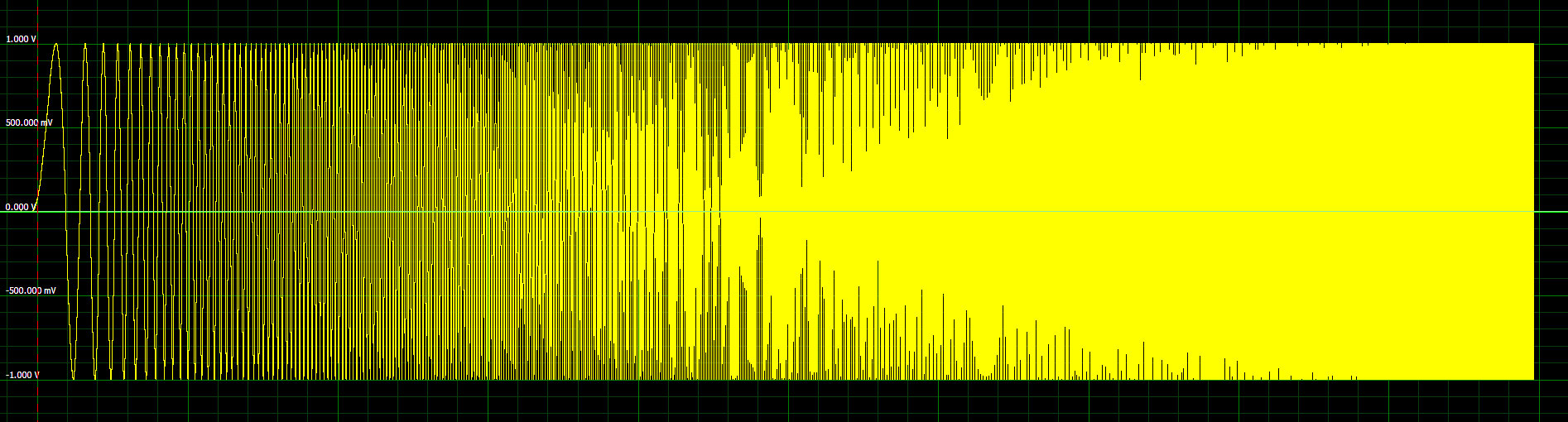

El Ejemplo 1 muestra cómo la opción genera una onda senoidal con un barrido lento de 20 Hz a 20 kHz.

Tales formas de onda se suelen utilizar para controlar los excitadores de vibraciones con el fin de identificar la resonancia mecánica y la fatiga en aplicaciones de automoción y aeroespaciales. La opción DDS de la serie 65xx puede realizar hasta 16 barridos en paralelo con diferentes rangos de frecuencia, por lo que reduce significativamente el tiempo de prueba.

Ejemplo 1: Barrido de onda senoidal para controlar un excitador de vibraciones.

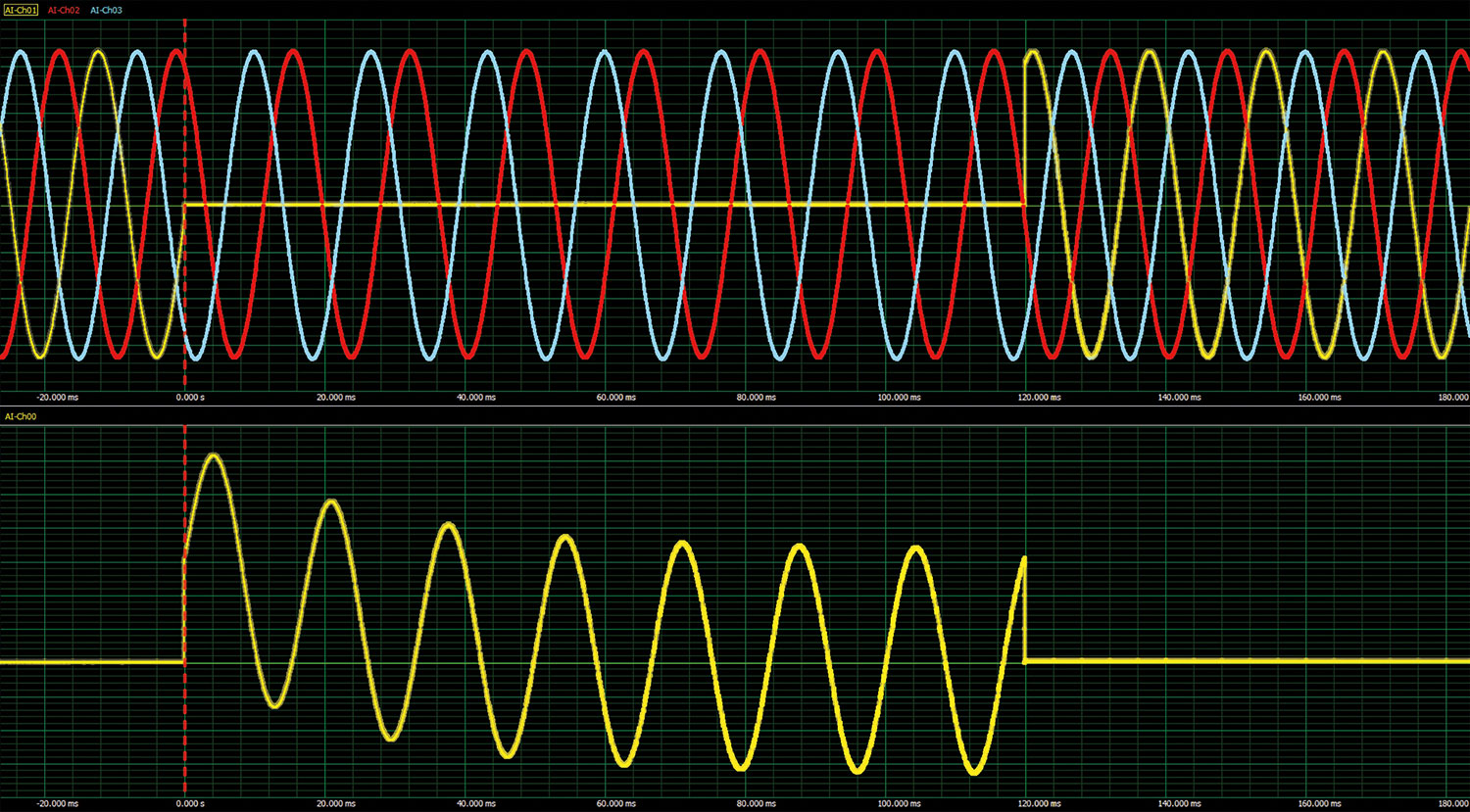

El Ejemplo 2 muestra las formas de onda para la detección de fallos en un circuito mediante la simulación de las salidas de un transductor de tensión y corriente. La traza superior simula un fallo en una señal trifásica como un fallo entre la línea y tierra en la fase A. La traza inferior muestra la corriente resultante de la fase A, demostrando así la capacidad de la opción DDS de generar formas onda no sinusoidales como una corriente que disminuye de manera exponencial.

Ejemplo 2: Señal trifásica con un fallo simulado.

Todos los instrumentos de la serie 65xx, que están optimizados para su control mediante un ordenador, utilizan el kit unificado de herramientas de software de Spectrum Instrumentation, que simplifica la integración en el sistema y las futuras actualizaciones. Se ofrece soporte de software para Windows y Linux, ejemplos de programación para Python, MATLAB, C++ y LabVIEW, así como una API de alto nivel para Python. También se incluye una GUI 'DDS Control' que simplifica la generación y el control de la señal sin necesidad de programación.

Todos los productos cuentan con el respaldo de un soporte técnico a lo largo de toda la vida útil del producto y es proporcionado directamente por el equipo de ingeniería de Spectrum junto con actualizaciones gratuitas de software y firmware.
