Rutronik amplía su cartera de conectores con la serie MX81 de JAE
La nueva serie MX81 de JAE de Rutronik ofrece conectores automotrices sin sellar para aplicaciones de placa a cable y en línea que requieren un diseño compacto.
Con la reciente gama MX81 de JAE, Rutronik amplía su portafolio automotriz con conectores compactos y sin sellar, diseñados para aplicaciones en el interior del vehículo y en el compartimento del motor. La serie es ideal para conexiones de placa a cable y en línea, ofrece una alta capacidad de corriente de hasta 10,2 A y funciona de forma fiable en un rango de temperatura de -40 °C a +125 °C. La compatibilidad con los contactos de crimpado de la consolidada serie MX80 permite opciones de aplicación flexibles y una reducción de costes. La serie JAE MX81 está disponible en www.rutronik24.com.

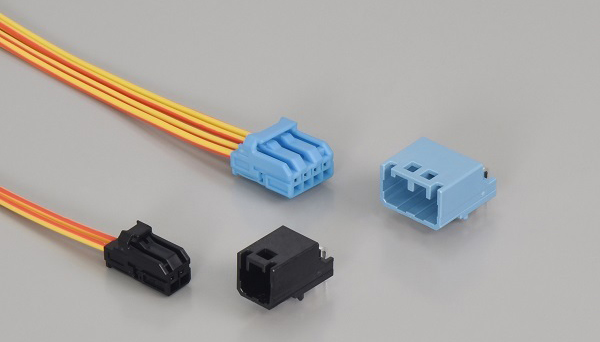

Los conectores están disponibles en versiones de 2 y 4 contactos.
La serie MX81 de Japan Aviation Electronics (JAE) ha sido desarrollada específicamente para unidades de control compactas, sensores y sistemas de iluminación en automóviles. Los conectores están disponibles en versiones de 2 y 4 contactos, y presentan un diseño estable y resistente a la vibración conforme a USCAR-2.
El mismo diseño de crimpado en los conectores MX81 y en la popular serie MX80 supone una ventaja significativa para fabricantes (OEM) y proveedores que combinan sistemas sellados y no sellados. Con una distancia entre contactos de 2,54 mm, una alta capacidad de corriente de hasta 10,2 A (según la sección del conductor) y unas dimensiones compactas, la serie cumple con los requisitos de las arquitecturas miniaturizadas actuales en la construcción de vehículos.
Los conectores hembra y macho en línea cuentan con un sistema de bloqueo TPA (Terminal Position Assurance) integrado, con mecanismo de bisagra que garantiza una instalación sencilla y segura. Además, la codificación por colores facilita una conexión sin errores y reduce los tiempos de montaje.
Los pines macho compatibles para montaje en placa están fabricados con material clasificado UL94 V-0 y son aptos para procesos de soldadura por reflujo, lo que convierte a esta serie en una solución ideal para aplicaciones con limitaciones de espacio en placas de control. Su alta resistencia a vibraciones y su diseño compacto la convierten en una opción óptima para los sistemas electrónicos de las plataformas automotrices modernas.
Ventajas a primera vista:
- Diseño compacto con variantes de 2 y 4 polos.
- Alta capacidad de corriente de hasta 10,2 A (según sección del conductor).
- Rango de temperatura de funcionamiento de -40 °C a +125 °C.
- Compatibles con terminales hembra MX80 (lengüeta de 0,64 mm).
- Pines macho para soldadura por reflujo TPA integrado con mecanismo de bisagra.
- Codificación por colores para evitar conexiones incorrectas.
- Probados según USCAR-2, resistentes a vibraciones y conformes con RoHS.
- Rentables gracias a una fabricación simplificada y menor espacio de instalación.
Aplicaciones típicas:
- Unidades de control electrónico (ECU).
- Sensores y sistemas de iluminación Interruptores y actuadores.
- Aplicaciones automotrices compactas con espacio de instalación limitado.
