Equipos de prueba de alta precisión para conectores automotrices de Rosenberger

Rosenberger Hochfrequenztechnik, uno de los principales fabricantes mundiales de soluciones de interconexión de alta frecuencia, fibra óptica y alta tensión, presenta equipos de prueba de alta precisión para conectores automotrices. Los requisitos de transmisión de datos en los vehículos modernos están aumentando rápidamente. Las nuevas soluciones de prueba de Rosenberger permiten una validación fiable de las conexiones de datos de alta velocidad en vehículos interconectados.

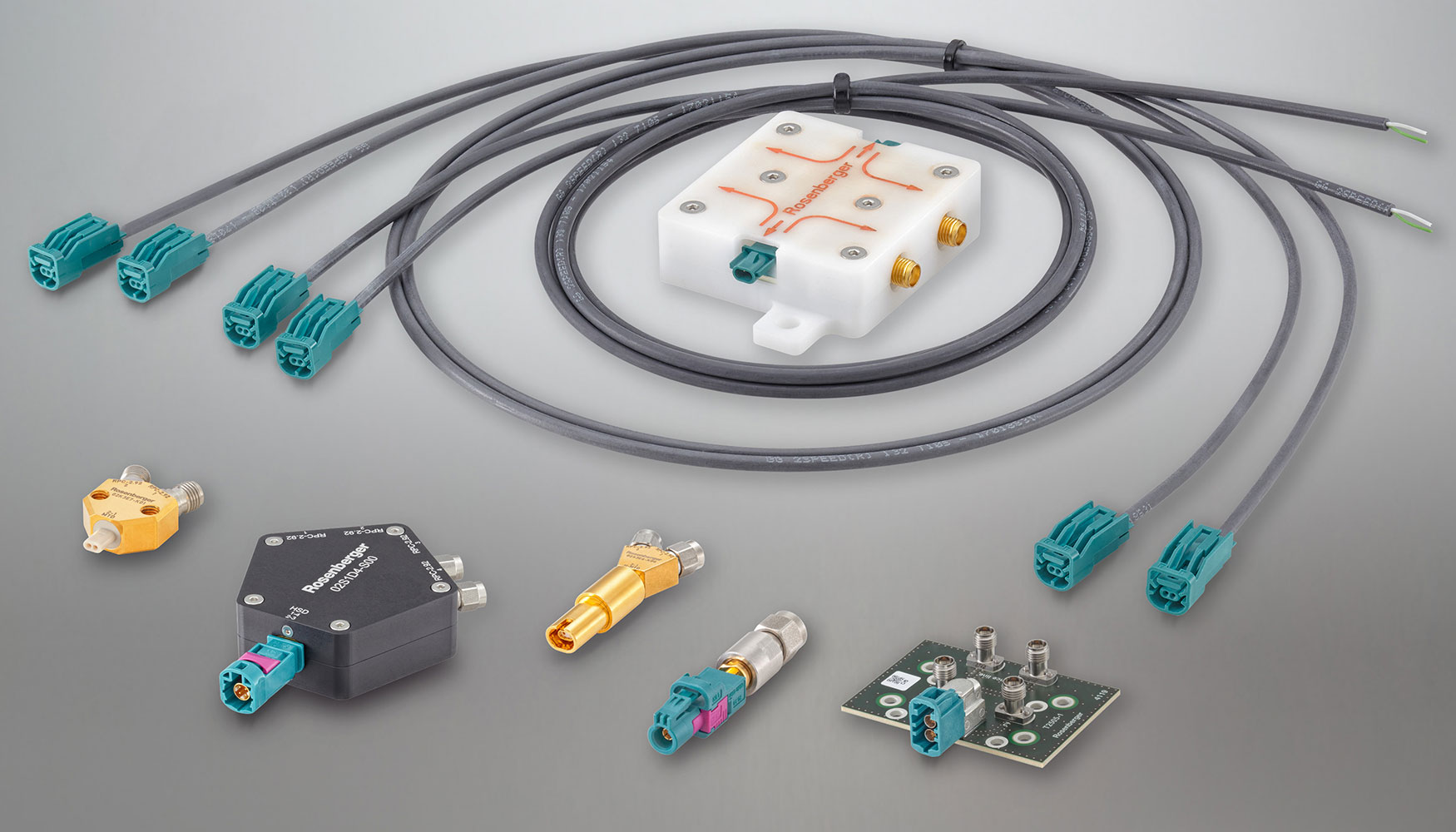

El creciente nivel de interconexión de los vehículos requiere conectores de alto rendimiento que garanticen una transmisión de señales segura, rápida y libre de interferencias. Rosenberger ofrece un completo portafolio de equipos de prueba para series de conectores automotrices coaxiales y diferenciales como FAKRA, HFM, RMC, RosenbergerHSD, H-MTD y MTD. Los adaptadores de prueba optimizados permiten una validación precisa de las conexiones de datos de alta velocidad y una ejecución eficiente de mediciones estandarizadas.

Para asegurar la calidad de las señales en las redes automotrices, Rosenberger ofrece soluciones de prueba y medición específicas para diferentes tecnologías de conectores. Por ejemplo, la línea de productos coaxiales HFM admite frecuencias de hasta 20 GHz y velocidades de datos de hasta 28 Gbps, mientras que los conectores RMC están optimizados para aplicaciones de hasta 9 GHz. La línea de productos diferenciales H-MTD® para la preparación de los sistemas eléctricos de vehículos soporta velocidades de datos de hasta 56 Gbps y frecuencias de hasta 20 GHz. Es adecuada para diversas aplicaciones y protocolos Ethernet, como LVDS, APIX 3 y PCIe Gen3, ofrece un alto grado de flexibilidad y ahorra hasta un 80% de espacio de instalación gracias a su diseño modular.

Las conexiones de alta velocidad estandarizadas son cruciales para una implementación fiable durante todo el ciclo de vida del vehículo. Los marcos de simulación con modelos de peor caso ayudan a evitar límites inconsistentes y a optimizar las evaluaciones de seguridad funcional. Las responsabilidades claras y la asignación de responsabilidades a lo largo de la cadena de suministro del arnés de cables crean una base fiable para los OEM y los proveedores. Con estas soluciones, Rosenberger apoya a los OEM y proveedores en el desarrollo seguro y eficiente de arquitecturas modernas de vehículos.

En resumen: Los principales beneficios de cada grupo de productos

Coaxial:

• HFM (High-Speed FAKRA-Mini)
  • Serie de alta gama 'Mini-Coax'
  • Rango de frecuencia hasta 20 GHz, velocidades de datos hasta 28 Gbps
  • Ahorro de espacio de hasta un 80% en comparación con los conectores FAKRA convencionales
  • Sistema modular para aplicaciones flexibles
  • Versiones impermeables opcionales disponibles
• RMC (Rosenberger Mini-Coax)
  • Rango de frecuencia hasta 9 GHz
  • Diseño compacto para instalaciones que ahorran espacio
  • Diseño modular para una rápida transmisión de datos
• FAKRA
  • Sistemas de conectores estandarizados para aplicaciones automotrices
  • Codificación por colores y mecánica para evitar errores de conexión
  • Bloqueo primario y secundario para una retención segura
  • Amplia gama de aplicaciones desde GPS y comunicaciones móviles hasta infotainment

Diferencial:

• H-MTD
  • Soporta transmisión de datos de alta velocidad hasta 20 GHz/56 Gbps
  • Diseño modular para Ethernet, LVDS, APIX 3, PCIe Gen3 y otros
  • Alta integridad de señal con adaptación de impedancia optimizada
  • Sistema de conector compacto y ligero
• MTD
  • Sistema de conector para transmisiones Ethernet en vehículos hasta 1 GHz
  • Diseño que ahorra peso y espacio
  • Ideal para aplicaciones 100BASE-T1 y 1000BASE-T1
  • Apantallamiento mejorado y baja pérdida de señal
• RosenbergerHSD
  • Sistema de conector totalmente apantallado de 100 Ω
  • Codificación y bloqueo mecánicos para una retención segura
  • Alta fiabilidad de transmisión sin crosstalk ni interferencias externas
  • Diseño compacto para su uso en cámaras LVDS, sistemas de infotainment y aplicaciones USB
