La importancia de la instrumentación para medir la presión y la temperatura en sistemas HVAC e industriales

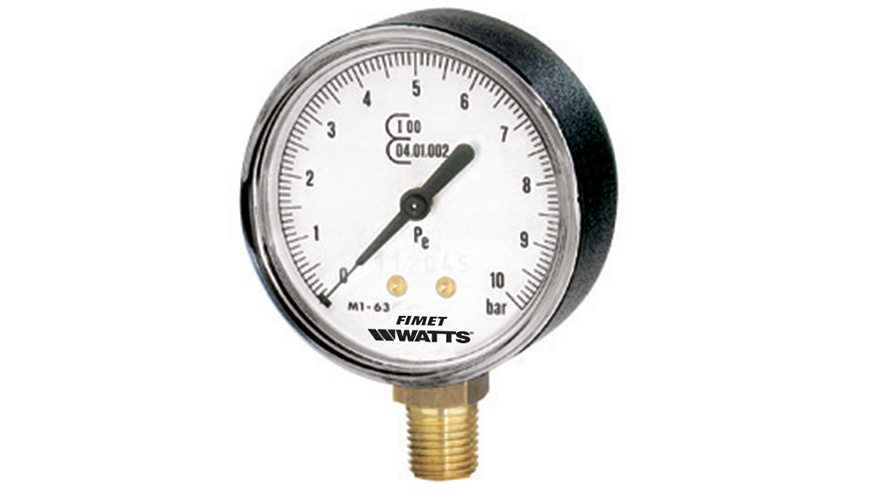

Manómetro  M1-ABS 63 CEE.

En muchas aplicaciones industriales, la medición de la presión y la temperatura es esencial para el control del rendimiento de los procesos.

Específicamente, la presión se mide con manómetros, que generalmente contienen un elemento sensible (tubo Bourdon o diafragma de baja presión) que se deforma al ser sometido a la presión del fluido del proceso. Los manómetros indican cuánto mayor o menor es la presión medida en comparación con la presión atmosférica, que es el punto de referencia. La temperatura se mide con termómetros, que generalmente se presentan en dos tipos: bimetálicos con vástago rígido o de vidrio con estuche (en este último caso, contienen un elemento sensible como una tira bimetálica o xileno que, al expandirse, asciende por el tubo capilar).

Existen diversos tipos de manómetros y termómetros. La elección del modelo e instrumento más adecuados depende de varios parámetros, como la presión de funcionamiento y la presión máxima, el rango de temperatura, la naturaleza y el estado del fluido del proceso, la presencia de vibraciones en el sistema, la clase de precisión, etc...

Curiosamente, el termomanómetro es un instrumento único que combina la medición de la temperatura y de la presión.

La flexibilidad de las soluciones Watts permite la creación de manómetros y termómetros personalizados, diseñados y adaptados específicamente a las necesidades del cliente. Los manómetros y termómetros Watts garantizan un control perfecto de fluidos (líquidos y gaseosos) en circuitos cerrados o abiertos, así como en recipientes a presión.

Son instrumentos de medición analógicos diseñados para sistemas y soluciones de control de alta eficiencia, con una precisión mecánica comparable únicamente a la de la relojería.

La amplia gama de productos, con diámetros nominales (DN) de 23 a 200 mm, permite que los manómetros Watts se utilicen profesionalmente en cualquier aplicación. Los dispositivos de menor diámetro, fabricados en metal o plástico, se suelen instalar en los filtros reductores-lubricadores (FRL) de los sistemas neumáticos, mientras que los de mayor diámetro se prefieren para mediciones de alta precisión o sistemas de gran tamaño.

Los manómetros M1-ABS 63/CEE (homologados por la CEE) o los manómetros secos M3A-ABS 40, por ejemplo, tienen diámetros que van de 23 a 100 mm y se utilizan para controlar el caudal y la presión del aire y otros gases. Normalmente se instalan para controlar servomecanismos, sistemas automáticos de transporte y manipulación, líneas de embotellado, envasado y embalaje, pero también se utilizan en equipos de producción de combustible como máquinas de envasado al vacío para alimentos, cambiadores de neumáticos, camiones cisterna y camiones de bomberos, inflado de neumáticos, bombas hidráulicas y lubricantes para aplicaciones industriales, civiles y navales, sistemas de pintura, etc…

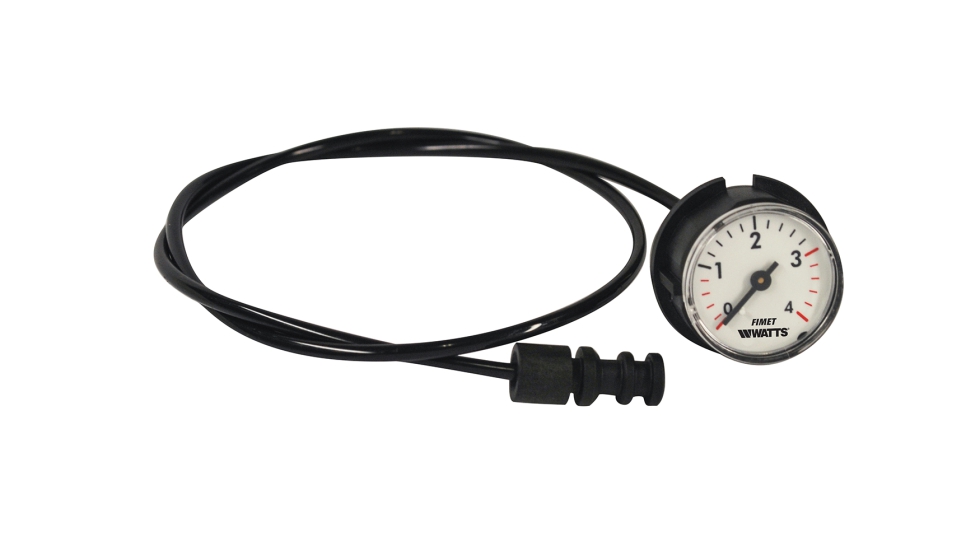

Por otro lado, los pirómetros y manómetros para vapor M1 80 – 100, los de membrana para gas MP1 63 - 80 – 100 y el M3A-ABS 23-27-37 para calderas con capilar de plástico o cobre, se utilizan en el control de presión y temperatura para sistemas de calefacción industrial (vapor y humos) y para hornos.

En lo que respecta a sistemas sometidos a vibraciones o presiones pulsantes, es recomendable utilizar manómetros rellenos de glicerina que, al amortiguar el movimiento de la aguja, permiten una lectura perfecta y alivian la tensión mecánica del instrumento, prolongando así su vida útil y evitando cualquier golpe de ariete que pudiera dañar el elemento sensible del manómetro.

Este es el caso, por ejemplo, de las grúas, las compactadoras de residuos o las hormigoneras, donde los manómetros supervisan el correcto funcionamiento del circuito de aceite presurizado y la unidad de control correspondiente. La carcasa de estos manómetros puede ser de acero inoxidable o de un polimaterial, como en el caso del MG3A-ABS 63, cuyo cristal frontal está sellado a la carcasa mediante soldadura ultrasónica. Estos modelos están equipados con un muelle en espiral que permite ajustar el caudal de fluido a 0,5 mm en lugar de los 3 mm del muelle en C habitual.

Finalmente, si consideramos los sistemas de purificación, la filtración doméstica o comunitaria y la desalinización en embarcaciones, resulta evidente la necesidad de los sistemas de ósmosis inversa. En este caso, el control del flujo de agua se realiza mediante manómetros montados en panel para los paneles de control y manómetros con glicerina para aplicaciones con vibraciones o presiones pulsantes, como el MG1-INOX 63 o el MG3B-INOX.

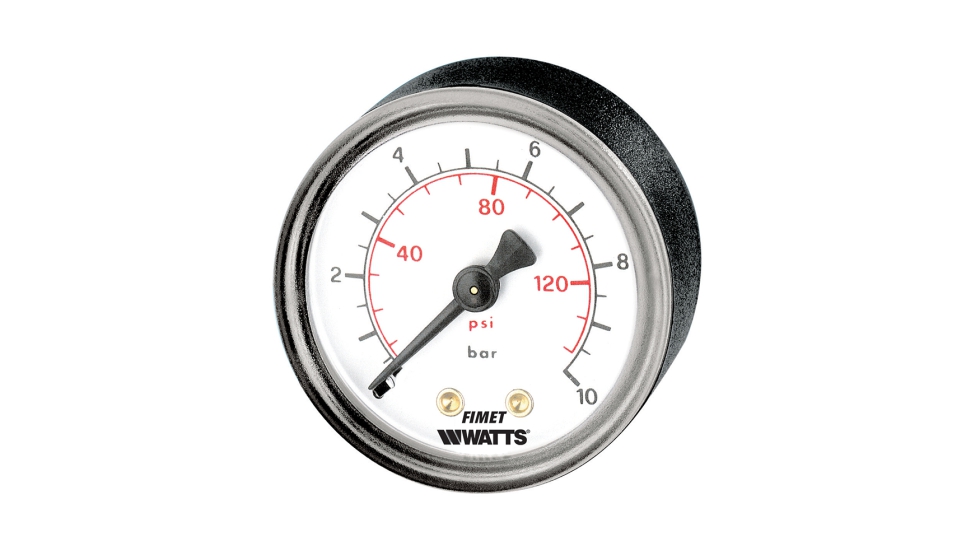

Manómetro seco M3A-ABS 40-1-4.

Los instrumentos de medición de Watts son utilizados por clientes de todo el mundo para una amplia variedad de aplicaciones, pero su verdadera fortaleza reside desde hace años en el sector de la climatización y la refrigeración (HVAC/R). De hecho, en ningún otro sector se encuentran necesidades de medición tan personalizadas.

Un sistema de calefacción eficiente garantiza una correcta distribución del calor para asegurar el nivel de confort deseado en cada parte del edificio; por lo tanto, resulta evidente la importancia fundamental de la detección de la temperatura.

En los sistemas de calefacción civil (tradicionales, solares o por suelo radiante) se utilizan instrumentos de medición Watts para controlar la presión y la temperatura del agua y del aire, como los manómetros de aguja roja M1-ABS 63 - 80 - 100/R, los termómetros para las unidades de control de los sistemas solares TB-ABS 51 y los sistemas de suelo radiante TBC-33, o los termomanómetros TIM-ABS 80 para controlar la presión en autoclaves y vasos de expansión.

Para la carga, comprobación y recarga de gases refrigerantes en circuitos de aire acondicionado domésticos, se prefieren los manómetros MG1-INOX 63/QF, rellenos de glicerina para gas freón y con carcasa de acero inoxidable.

Los manómetros MG1-INOX 63-100 (carcasa de acero inoxidable) y MG1-ABS 63 (carcasa de ABS), rellenos de glicerina, así como los manómetros secos M3B 40-50-63 para montaje en panel con brida de 3 orificios, garantizan el correcto funcionamiento de fluidos, tanto líquidos como gaseosos, que circulan por circuitos cerrados o abiertos o en recipientes a presión.

En particular, se utilizan para verificar y controlar el caudal y la presión en sistemas de riego, aspersores, depósitos y plantas de desalinización y purificación por ósmosis. La esfera de estos manómetros también muestra la temperatura alcanzada a diferentes presiones para los distintos tipos de gases refrigerantes utilizados.
