Moldtech automatiza el transporte interno de baños prefabricados en una planta de construcción industrializada en Cuenca
La construcción industrializada aplicada al ámbito residencial está incorporando sistemas automatizados, no solo para la fabricación de elementos prefabricados, sino también para su manipulación y circulación dentro de las propias plantas de producción. En Cuenca, Moldtech ha desarrollado una línea automática destinada al transporte, posicionamiento y transferencia de baños prefabricados de hormigón entre distintas celdas de trabajo y almacenamiento, integrando desplazamientos longitudinales y transversales, elevación, detección de ocupación y control centralizado.
La creciente implantación de soluciones prefabricadas y modulares en vivienda está modificando la forma de ejecutar determinadas partidas que tradicionalmente se desarrollaban directamente en obra. Entre ellas, se encuentran los baños prefabricados, una aplicación de la construcción industrializada que permite trasladar a un entorno productivo diferentes operaciones que, en un proceso convencional, deben coordinarse dentro del edificio.
La producción en fábrica permite concentrar en un mismo entorno distintas fases de tratamiento, acabado, montaje e incorporación progresiva de componentes antes del transporte del módulo hasta la promoción residencial. El proceso puede organizarse mediante posiciones sucesivas de trabajo, reduciendo la dependencia de operaciones ejecutadas in situ y facilitando la coordinación de tareas especialmente repetitivas.
En promociones residenciales con un elevado número de viviendas, esta organización industrial permite mantener una mayor estabilidad en la planificación y aplicar criterios homogéneos de fabricación entre las diferentes unidades. La fabricación de módulos de características similares facilita así la estructuración de un proceso productivo en el que cada baño puede avanzar por diferentes fases antes de abandonar la planta.
Una línea automática para el transporte interno de los baños
Para responder a las necesidades productivas de la planta situada en Cuenca, Moldtech ha diseñado y fabricado una línea de circulación automática específicamente concebida para transportar baños prefabricados de hormigón entre diferentes posiciones de trabajo y almacenamiento.

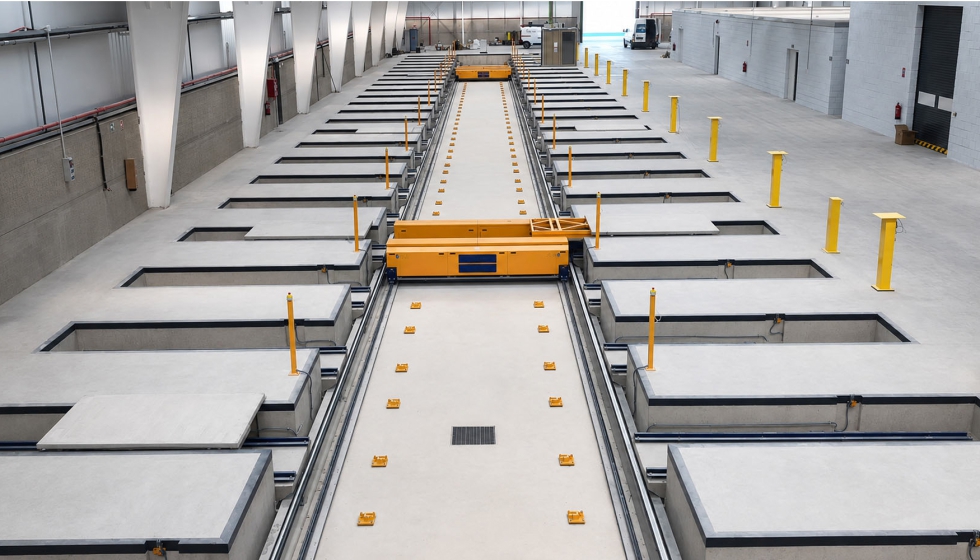

La instalación se organiza en torno a un carril longitudinal central sobre el que operan dos carros de transporte independientes. A ambos lados de este eje se distribuyen 50 celdas laterales, con 25 posiciones a cada lado, destinadas a alojar los módulos durante las distintas fases del proceso.
Los baños se apoyan directamente sobre las celdas habilitadas o sobre el propio carro transportador, sin necesidad de utilizar bandejas intermedias. La línea está diseñada para trabajar con módulos de dimensiones variables, comprendidas aproximadamente entre 1,9 × 2,1 metros y 2,4 × 4 metros, y con pesos aproximados de entre 1,6 y 3,7 toneladas.
Dos carros para el desplazamiento longitudinal y la transferencia transversal

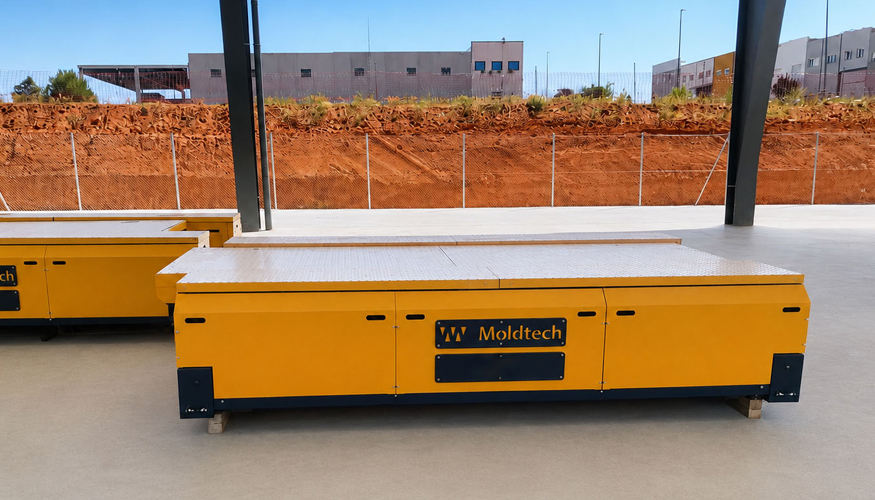

El movimiento de los módulos se realiza mediante dos carros de transporte independientes que circulan longitudinalmente por el carril central común. Cada uno de ellos puede posicionarse frente a una de las celdas laterales seleccionadas y, una vez correctamente alineado y enclavado, efectuar una maniobra transversal para recoger o depositar el baño.

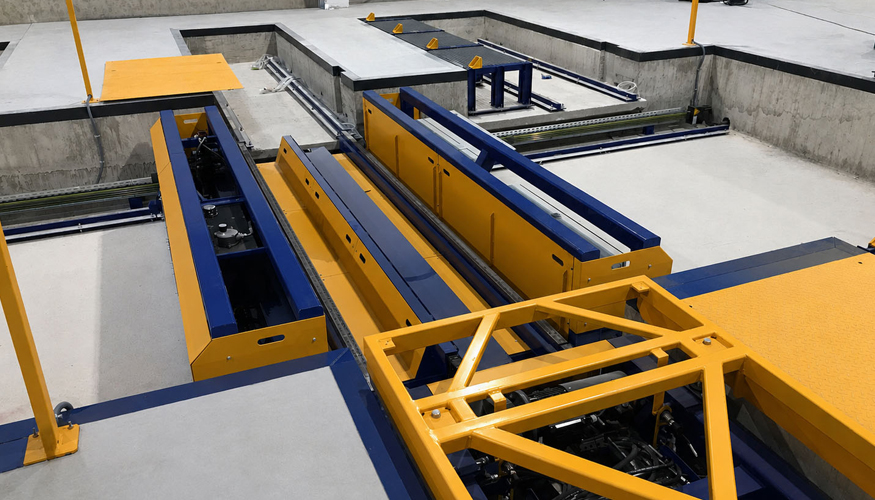

La transferencia transversal incorpora además un sistema de elevación que permite levantar el módulo durante las maniobras de recogida y descenso y depositarlo posteriormente sobre la posición correspondiente. La secuencia combina de este modo cuatro operaciones fundamentales: desplazamiento longitudinal, posicionamiento, transferencia transversal y elevación.
Esta configuración permite trasladar los baños directamente entre las distintas posiciones de fabricación o almacenamiento sin recurrir a equipos auxiliares de manutención en cada movimiento interno. La línea dispone de un total de 50 celdas laterales distribuidas a ambos lados del recorrido principal, que pueden utilizarse como áreas de trabajo o almacenamiento dentro del proceso productivo.
Esta disposición permite mantener diferentes módulos en distintas fases de acabado de forma simultánea. Los baños pueden permanecer en posiciones concretas mientras se desarrollan las operaciones correspondientes y ser trasladados posteriormente a otra celda cuando el proceso lo requiere.
Control automático y manual desde un sistema centralizado
La línea puede funcionar tanto en modo automático como en modo manual. Desde el panel principal y su interfaz HMI es posible gestionar el funcionamiento de ambos carros, seleccionar las posiciones de origen y destino, supervisar los movimientos, configurar parámetros, gestionar usuarios y consultar las alarmas del sistema.
La incorporación de un sistema de control centralizado permite integrar los diferentes movimientos de la instalación dentro de una misma lógica de funcionamiento. De esta manera, el transporte de los módulos deja de depender exclusivamente de operaciones independientes de manutención y pasa a formar parte de la organización productiva de la planta.
Una solución orientada al acabado de baños industrializados
La función de la línea no es fabricar estructuralmente el módulo, sino facilitar su circulación interna entre las distintas posiciones utilizadas durante las fases posteriores del proceso productivo. Los baños pueden desplazarse entre diferentes celdas para desarrollar operaciones de acabado, montaje, tratamiento o almacenamiento temporal de acuerdo con la organización productiva de la planta.
Este planteamiento resulta especialmente adecuado para una fabricación industrializada en la que distintas unidades pueden encontrarse simultáneamente en etapas diferentes. La posibilidad de seleccionar el origen y el destino de cada módulo permite que el flujo productivo no dependa exclusivamente de una secuencia lineal rígida.
Esta capacidad aporta margen para gestionar situaciones intermedias, diferentes tiempos de operación o necesidades de almacenamiento. En una planta en la que varios baños pueden estar avanzando de forma simultánea por distintas fases, el sistema permite adaptar los movimientos internos a las necesidades concretas de cada unidad.
Baños prefabricados para promociones residenciales
La aplicación final de la instalación se sitúa dentro de uno de los ámbitos de desarrollo de la construcción industrializada: la fabricación de baños prefabricados para edificios residenciales. Estos módulos permiten trasladar a fábrica una parte de los trabajos que tradicionalmente deben coordinarse dentro de cada vivienda.
En lugar de concentrar todos los oficios y operaciones directamente en obra, parte del proceso puede desarrollarse sobre cada unidad en un entorno industrial previamente organizado. El baño avanza entre diferentes posiciones de trabajo donde se completan progresivamente las operaciones previstas antes de su expedición.
Esta metodología permite aplicar principios propios de la producción industrial, como la repetibilidad, el control de los procesos, la planificación de las cargas de trabajo, la trazabilidad y la verificación de cada unidad.
En promociones residenciales con un elevado número de viviendas y tipologías repetitivas, este modelo facilita la organización del proceso y reduce parte de la complejidad asociada a la coordinación posterior en obra. La fabricación de los módulos en un entorno controlado permite estructurar las distintas operaciones antes de que las unidades lleguen a su emplazamiento definitivo.
Industrializar también el movimiento dentro de fábrica
Uno de los aspectos del proyecto es que la industrialización no se limita al elemento constructivo final. También se aplica a la forma en que el módulo circula por la planta.
La línea diseñada por Moldtech sustituye movimientos internos aislados por un sistema controlado de transporte, posicionamiento y transferencia entre celdas. El flujo de los baños queda así integrado dentro de la propia lógica productiva de la fábrica.
Esta evolución forma parte de la progresiva incorporación de procesos industriales a la construcción: trasladar determinadas operaciones desde la obra a un entorno fabril requiere también desarrollar sistemas capaces de manipular, almacenar, posicionar y transportar los elementos de acuerdo con una producción organizada.
En este caso, la automatización se aplica específicamente a la circulación de módulos de hormigón de hasta aproximadamente 3,7 toneladas, coordinando su desplazamiento entre las diferentes posiciones previstas en la planta.
Moldtech y el desarrollo de soluciones para prefabricado
El proyecto desarrollado en Cuenca se integra en la actividad de Moldtech en el ámbito de los moldes y equipos destinados al prefabricado y la construcción industrializada. La compañía desarrolla soluciones relacionadas con automatización, transporte interno, manipulación de piezas, sistemas hidráulicos, vibración, calefacción, pretensado, desmoldeo, almacenamiento y organización de líneas de producción.
Los proyectos parten de las necesidades específicas de producción, teniendo en cuenta aspectos como la geometría y el peso de las piezas, el nivel de automatización requerido y la forma en que deben integrarse los diferentes procesos dentro de la planta.
Este planteamiento permite desarrollar desde moldes individuales hasta líneas completas de fabricación, sistemas de circulación, equipos de manipulación y soluciones especiales que requieren ingeniería específica. La adaptación de los equipos al proceso concreto de cada planta adquiere especial relevancia en proyectos de industrialización, donde no siempre existen soluciones estándar capaces de responder a todas las necesidades productivas.
Ingeniería aplicada al prefabricado
Como fabricante especializado en moldes y equipos para el prefabricado, Moldtech combina diseño mecánico, automatización, hidráulica y experiencia productiva para desarrollar soluciones destinadas a diferentes sectores y tipologías de elementos.
La compañía trabaja en aplicaciones vinculadas a edificación residencial e industrial, obra civil, infraestructuras, construcción modular y sistemas especiales de prefabricación. Su actividad comprende desde mesas basculantes y moldes para paneles hasta líneas de pretensado, sistemas para vigas, soluciones hidráulicas, equipos de volteo, carros transportadores, líneas automáticas y desarrollos específicos de automatización.
El planteamiento parte de la adaptación de cada solución a las condiciones de producción y a las características de los elementos que deben fabricarse y manipularse. En el caso de la instalación de Cuenca, las características dimensionales y de peso de los baños han condicionado el diseño del sistema de transporte y la disposición de las diferentes posiciones de trabajo y almacenamiento.
Una instalación desarrollada en España
Diseñada y fabricada en España, la línea automática se incorpora a la experiencia de Moldtech en el desarrollo de soluciones industriales para plantas de prefabricado y procesos de construcción industrializada.
La compañía cuenta con proyectos ejecutados en diferentes mercados internacionales y desarrolla equipos bajo una filosofía basada en la ingeniería a medida, la fabricación de los sistemas y la integración de diferentes tecnologías dentro de una misma solución.
El proyecto desarrollado en Cuenca constituye una aplicación específica de esta capacidad: una instalación diseñada para organizar el transporte interno de módulos de gran peso, coordinar diferentes posiciones de trabajo y convertir la manipulación de los baños prefabricados en una parte integrada del proceso industrial.
En un sector que avanza hacia mayores niveles de automatización y control, la incorporación de sistemas específicos para la manipulación y circulación de elementos prefabricados amplía el alcance de la industrialización más allá de la fabricación del propio componente constructivo. En este caso, la automatización se extiende al recorrido que realizan los módulos dentro de la planta, desde su posicionamiento hasta las distintas operaciones de acabado, montaje, tratamiento o almacenamiento previas a su expedición.
