Multiconexiones automáticas en procesos repetitivos: simplificando la gestión de líneas de conexión en maquinaria industrial
Multiconexión: una solución mecánica para una problemática estructural

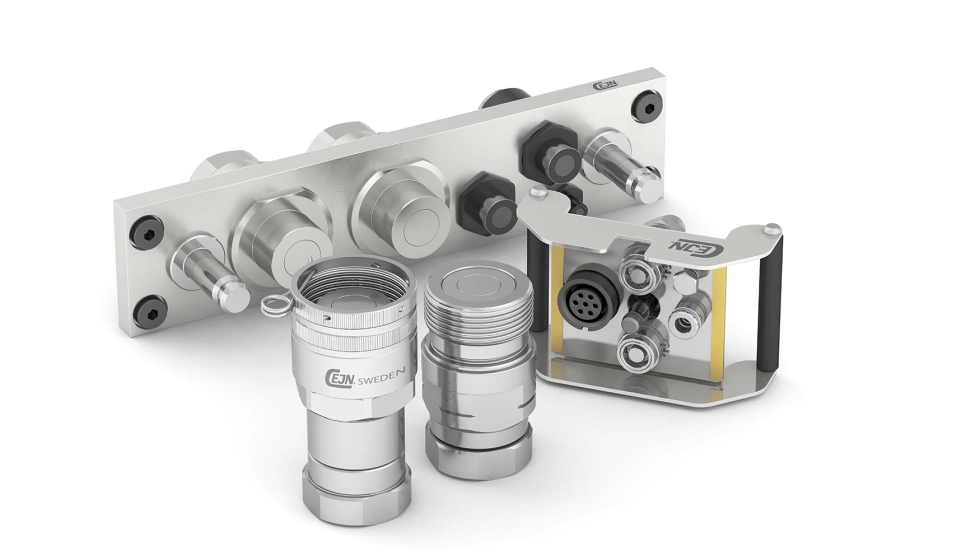

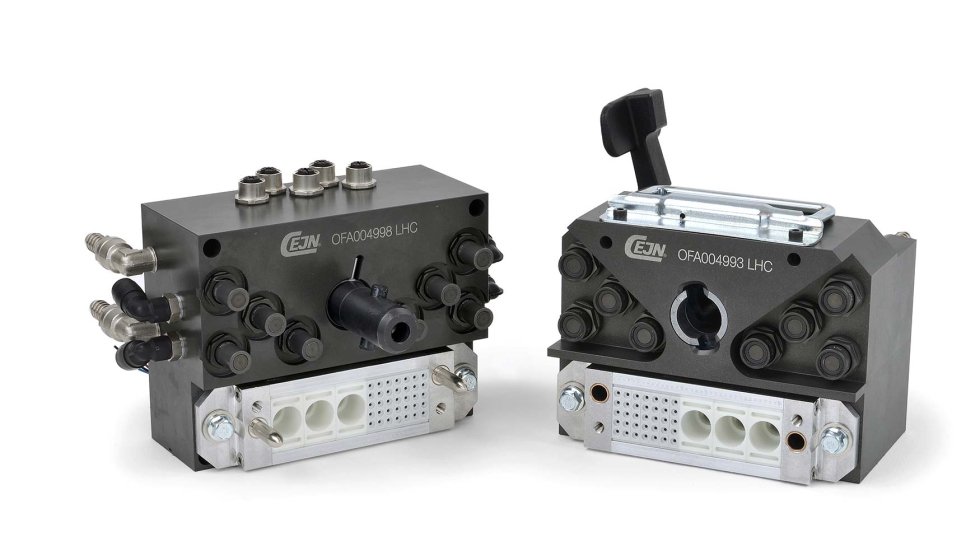

Las placas multiconexión automáticas permiten resolver este problema integrando todas las líneas técnicas necesarias en una única interfaz mecánica. Esta conexión múltiple se activa en un solo gesto —manual, neumático o automatizado— y permite enlazar de forma simultánea aire comprimido, hidráulica, refrigerantes, vacío o incluso señales eléctricas.
Más allá de la comodidad, esta solución introduce tres ventajas críticas para el entorno industrial:
- Reducción sistemática de tiempos de cambio y mantenimiento, especialmente en procesos con utillajes intercambiables o con cambios de formato frecuentes
- Repetibilidad mecánica garantizada, clave en procesos validados o que requieren trazabilidad
- Reducción del número de puntos de fallo, tanto por fugas como por manipulación incorrecta o desgaste por ciclos.
Diseño adaptado al proceso
Uno de los principales valores de las multiconexiones reside en su diseño personalizado. Cada placa se define a partir del layout mecánico disponible en la máquina, el tipo y número de líneas a conectar, los caudales requeridos, los ciclos previstos y las condiciones del entorno (temperatura, presencia de agua o agentes de limpieza, exposición a vibración, etc.).
Entre los parámetros técnicos que suelen considerarse en el diseño se encuentran:
- Número de conexiones por medio técnico (por ejemplo, 4 líneas neumáticas, 2 hidráulicas, 1 refrigeración)
- Presión máxima de trabajo y caudal por línea
- Tipología de conexión rápida: válvula simple, doble shut-off, paso libre, etc.
- Tipo de estanqueidad: junta tórica, asiento metálico, combinaciones híbridas
- Materiales en contacto con el fluido: acero inoxidable, latón niquelado, plásticos técnicos.
Este enfoque asegura que la solución multiconexión no solo es funcional, sino también duradera, estanca y adaptada al ciclo real de trabajo del equipo.
Aplicaciones recurrentes en maquinaria industrial
Aunque el principio técnico es universal, su implementación varía según el tipo de máquina y sector. Algunas de las aplicaciones más frecuentes incluyen:
- Prensas con cambio de molde: donde se deben conectar simultáneamente líneas de refrigeración, hidráulica de cierre y señal de presencia del molde
- Sistemas de ensamblaje con utillaje intercambiable: en los que cada utillaje requiere aire comprimido para actuadores y detección por sensores
- Bancos de ensayo de componentes: donde se necesita repetir cientos de veces la conexión de fluidos y señales sin alterar el punto de validación
- Máquinas de envasado alimentario: en las que deben garantizarse cambios rápidos sin herramientas, materiales aptos para limpieza CIP y compatibilidad con productos agresivos.
Robustez mecánica y facilidad de mantenimiento
El diseño compacto y robusto de las placas multiconexión permite integrarlas en la propia estructura del utillaje o en elementos móviles de la máquina. En muchos casos, se diseñan con sistemas de centrado, bloqueo mecánico por leva o enclavamiento por presión, para garantizar una conexión completa y sin desalineaciones.
Además, al centralizar las conexiones en un solo punto, se facilita el mantenimiento preventivo y la inspección visual. En lugar de revisar o sustituir múltiples enchufes distribuidos por el bastidor, el técnico accede a un conjunto único, fácilmente reemplazable, que agrupa todos los canales funcionales.
Estandarización interna y modularidad de utillajes
Una ventaja estratégica de estas soluciones es que permiten estandarizar el interfaz de conexión en toda la planta o línea, aunque cada utillaje tenga distinta funcionalidad. Esto facilita la modularidad y reduce la complejidad en la fase de diseño mecánico de nuevos utillajes o adaptadores.
Por ejemplo, una planta puede definir una placa base con 6 líneas neumáticas, 2 hidráulicas y 1 señal eléctrica, y utilizarla como estándar en todos sus sistemas de utillaje intercambiable, incluso si algunas líneas quedan ciegas en determinados módulos. Esto permite trabajar con configuraciones múltiples sin rediseñar el sistema de conexión en cada nuevo desarrollo.
En procesos industriales repetitivos donde se trabaja con múltiples líneas técnicas, las placas multiconexión ofrecen una solución práctica, segura y escalable para reducir tiempos de cambio, evitar errores de conexión y aumentar la fiabilidad operativa. No se trata solo de conectar más rápido: se trata de conectar mejor. Y en entornos con alta exigencia técnica, eso marca la diferencia.
Diseñar una multiconexión eficaz implica comprender a fondo los requisitos del proceso, las condiciones de trabajo y las limitaciones físicas de cada equipo. Por eso, contar con un socio con experiencia en soluciones personalizadas marca la diferencia entre una pieza funcional y una solución robusta, integrada y duradera.
En ese sentido, el departamento de ingeniería de CEJN trabaja codo a codo con el cliente para convertir requisitos complejos en soluciones técnicas fiables, adaptadas a cada entorno y proceso de producción.
