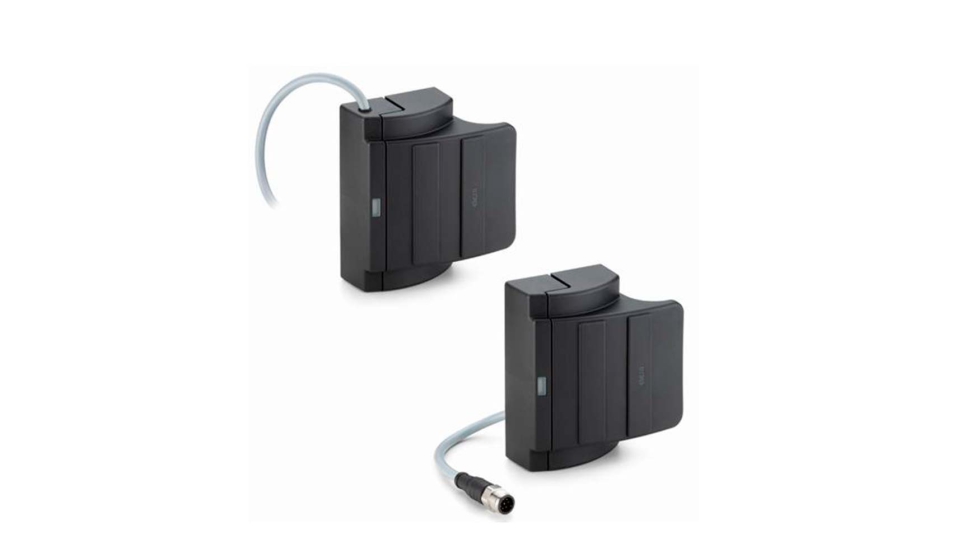

Elesa+Ganter lanza las empuñaduras ESC-SFT con interruptor de seguridad integrado
Las nuevas empuñaduras Elesa+Ganter con interruptor de seguridad integrado están diseñadas para proporcionar una protección superior al personal y garantizar el funcionamiento seguro de la maquinaria.
Características y aplicaciones

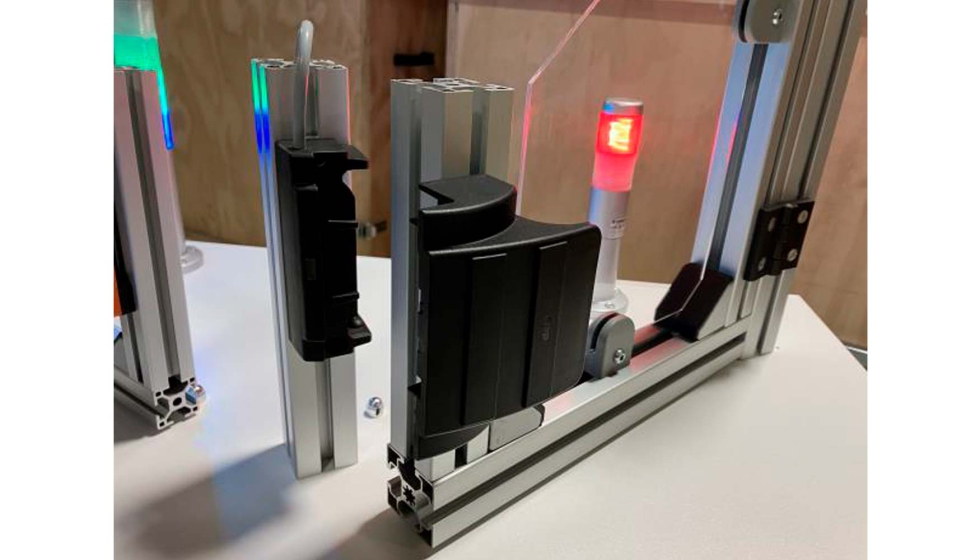

La empuñadura ESC-SFT es un sensor codificado de última generación con canales redundantes, ideal para su uso en circuitos de seguridad que supervisan el estado de las protecciones de la maquinaria. En combinación con una lógica de control certificada, la maneta activa, en caso de apertura accidental de puertas, carcasas o cubiertas protectoras, la interrupción del circuito de alimentación de la maquinaria, garantizando la seguridad inmediata.
Funcionamiento
El sistema de seguridad se compone de una unidad de control y una maneta, que funciona en configuraciones específicas. La empuñadura contiene contactos Reed activados por imanes codificados, mientras que la unidad de control de seguridad convierte esta información y comunica el estado de las protecciones al sistema de control a través de una salida de seguridad. El estado de seguridad se define cuando la maneta se aleja de su imán de activación.
Principales ventajas
Protección del personal

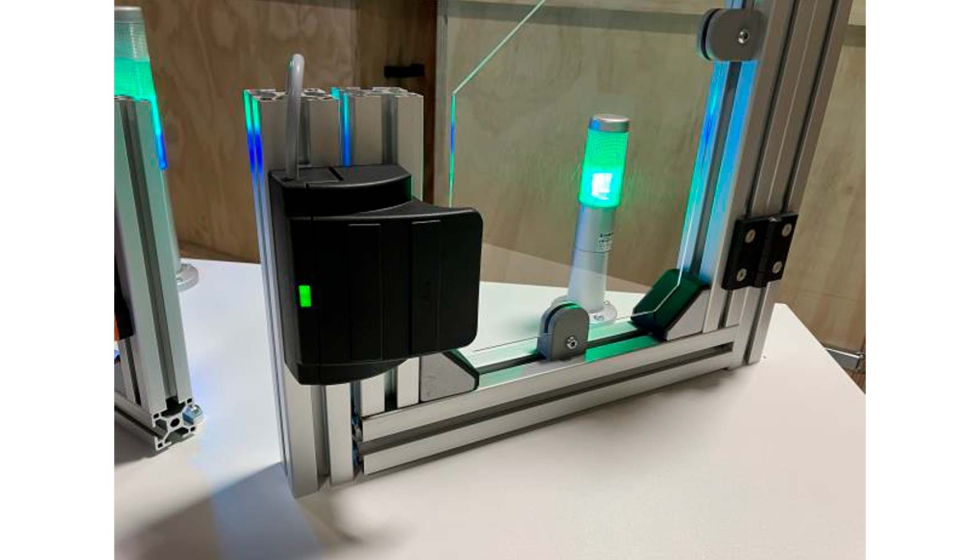

La empuñadura incorpora un sensor magnético y un actuador magnético codificado, lo que garantiza una conmutación fiable de los contactos y el cierre de las salidas de seguridad. Un indicador LED verde confirma cuando la maneta está bien cerrada.
Cumplimiento normativo
Clasificado como dispositivo de enclavamiento magnético de tipo 4 con bajo nivel de codificación según la norma EN14119, el tirador ESC-SFT es compatible con arquitecturas de sistema hasta SIL3 (IEC 62061) o categoría 4 - PLe (EN ISO 13849-1).
Cierre a presión
El sistema de acoplamiento mecánico mantiene las puertas bien cerradas, requiriendo una fuerza de apertura de aproximadamente 2 kg.
Autocentrado
El sistema mecánico de autocentrado de la manilla compensa la desalineación o la flexión de la puerta, lo que la hace adecuada tanto para puertas correderas como batientes.
Unidad de control de seguridad CN-SFT
La unidad de control de seguridad CN-SFT está diseñada para las categorías 3 y 4, capaz de supervisar el estado de dos contactos (sensores magnéticos Reed de seguridad, botones de emergencia, interruptores de seguridad mecánicos, enclavamientos de seguridad para protectores móviles). La unidad activa la salida pulsando y soltando el botón START (reinicio) solo en condiciones específicas, lo que garantiza una situación segura al mantener abiertas las salidas de seguridad incluso después de la conmutación de los contactos.
La unidad de control también se puede utilizar con bisagras CFSW y CFSQ o empuñaduras M.2000-SWM.
