Primer relé con una tensión de ruptura de 20kV de Pickering Electronics
Pickering Electronics, referente global en relés reed de alto rendimiento, ha incorporado una novedad de 20kV dentro de su consolidada gama Series 63 de alta tensión. Esta incorporación establece una nueva referencia en el mercado al ofrecer una tensión de ruptura de 20kV en los contactos del interruptor, un nivel único en su clase que no proporciona ningún otro fabricante de relés. El nuevo relé reed con una alta tensión de 20kV fue presentada en electronica China 2025, que tuvo lugar en Shanghái (China) entre el 15 y el 17 de abril de 2025.
El nuevo relé está diseñado para aplicaciones exigentes de alta tensión gracias a su tensión de ruptura de 20kV y de conmutación a 12,5kV con una potencia máxima de 50W. Los contactos recubiertos de tungsteno garantizan una larga vida útil y fiabilidad, y son capaces de realizar 100 millones de operaciones conmutando en frío. La Series 63, ideal para diversas aplicaciones de comprobación y conmutación de alta tensión, como comprobadores de alto potencial, comprobadores de cables de gama alta, comprobación de puntos de carga de vehículos eléctricos (VE), sistemas de energía solar, equipos médicos e instrumentación de alta tensión, también se suministra con unos rápidos plazos de entrega de 3-4 semanas para pedidos de hasta 200 unidades y 5-6 semanas para mayores cantidades.
“Nos sentimos muy satisfechos al presentar esta novedad de alta tensión dentro de nuestra gama Series 63 en electronica China”, declaró Robert King, Reed Relay Product Manager de Pickering Electronics. “La tensión de ruptura de 20kV en los contactos del interruptor supone un punto de inflexión para los sectores que requieren unas soluciones de conmutación de alta tensión que sean robustas, fiables y compactas. Con su mejora del rendimiento y cortos plazos de entrega, esté relé es ideal para los clientes que buscan eficiencia e innovación”.

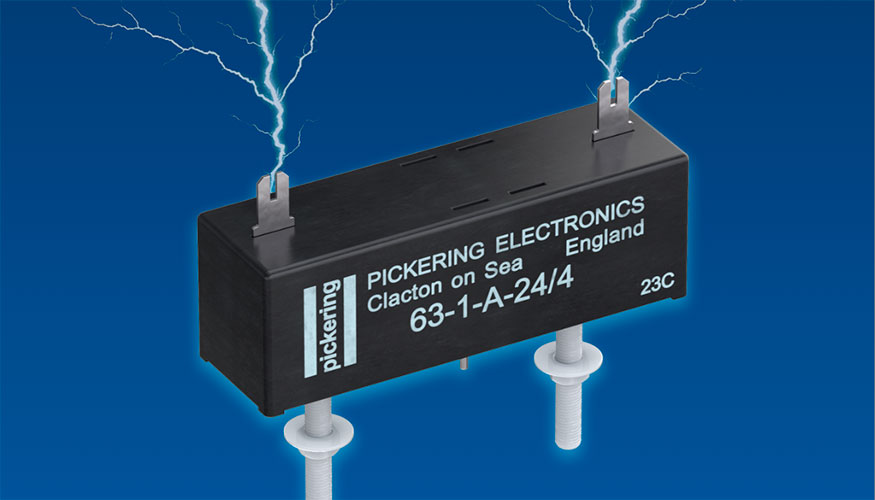

El relé reed de 20kV perteneciente a la Series 63 ofrece un rendimiento y una flexibilidad excepcionales para una gran variedad de aplicaciones de alta tensión gracias a características clave como el montaje en una placa de circuito impreso compacta con conexiones de alta tensión insertables en la cara superior, suministradas con los conectores y aislamientos apropiados. Hay dos configuraciones disponibles: Formato A (alimentar para conectar) y Formato B (alimentar para desconectar), con bobinas de 24V, y generalmente es posible disponer de un Formato C (conmutación) combinando los dos anteriores. Un blindaje magnético de mu-metal interno permite montar las versiones de Formato A en paralelo sin interferencias, mientras que la opción de blindaje electrostático y/o la conexión a tierra del blindaje magnético ofrece una mayor protección de EMC. La corriente máxima de conmutación es de 3 A y puede conducir una corriente máxima de 3,5 A.

En el año en el que Pickering celebra más de medio siglo de especialización en la tecnología de relés reed de alta tensión, y tras la presentación de su nuevo Centro de Excelencia para conmutación de alta tensión, este nuevo relé demuestra el continuo compromiso de la empresa con la mejora de productos innovadores, impulsada por los requisitos del cliente y la excelencia en ingeniería.
Pickering es reconocida por su liderazgo e innovación en el segmento de relés reed gracias a la utilización de interruptores para instrumentación que garantizan una vida útil larga y estable (hasta miles de millones de operaciones). La construcción de la bobina sin plantilla de devanado y la tecnología SoftCenter también ayudan a aumentar la fiabilidad y la robustez, mientras que su blindaje magnético de mu-metal (externo o interno) permite lograr unas densidades muy elevadas en la placa de circuito impreso con una mínima interacción magnética, con un significativo ahorro de coste y espacio. Los relés de Pickering también destacan por su fiabilidad debido a sus avanzados procesos de control de la fabricación y la calidad, con una comprobación de todos los parámetros de funcionamiento, como el análisis de la forma de onda del contacto dinámico con una evaluación completa de los datos para mantener la consistencia.
