Murata lanza los conectores coaxiales de RF/microondas con interruptores más pequeños del mundo

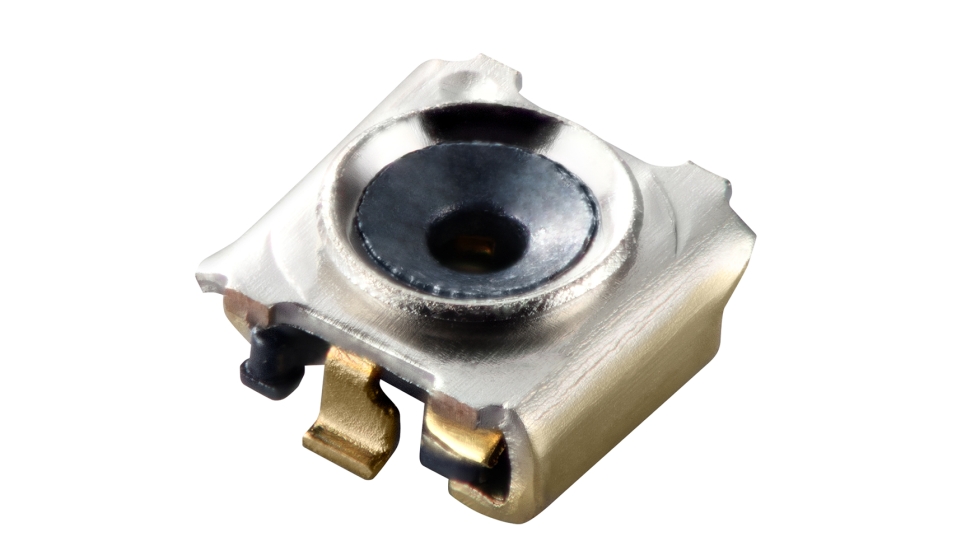

Murata Manufacturing ha iniciado la producción en serie de dos nuevos conectores coaxiales de RF/microondas de la serie SWL, con unas dimensiones de 1,0 × 1,0 × 0,55 mm. Los modelos MM8330-2600RJ5 y MM8330-2600RK20 reducen aproximadamente un 40 % el área de montaje en la placa de circuito impreso frente a la anterior serie SWJ. Cuando se utilizan con las sondas específicas, la reducción del espacio total necesario, incluida el área de exclusión, alcanza aproximadamente el 60 %, lo que facilita las mediciones de radiofrecuencia en placas cada vez más compactas y mantiene las prestaciones eléctricas y mecánicas.
Frente a los modelos anteriores de la serie SWJ, que medían 1,4 × 1,2 × 0,65 mm, los nuevos componentes ofrecen una mayor flexibilidad para distribuir los elementos en la PCB. Murata prevé iniciar la producción en serie de estas sondas en diciembre de 2026.
La reducción del espacio incluye también el área de exclusión o keep-out area, lo que permite el acceso de la sonda durante las mediciones del circuito. El desarrollo responde a la creciente presión sobre la superficie disponible en las placas de circuito impreso. A medida que los dispositivos inalámbricos incorporan más funcionalidades, aumenta el número de componentes que deben integrarse en un espacio limitado. En este contexto, los conectores de prueba de radiofrecuencia requieren no solo una superficie para su montaje, sino también una zona libre que permita realizar las mediciones.
Compatibles con frecuencias de hasta 15 GHz
La serie SWL admite un rango de frecuencias que abarca desde corriente continua (DC) hasta 15 GHz, con una impedancia nominal de 50 Ω. Los dos modelos presentan diferentes formatos de suministro: el MM8330-2600RJ5 se comercializa en bobinas de 5.000 unidades, mientras que el MM8330-2600RK20 se distribuye en bobinas de 20.000 unidades.

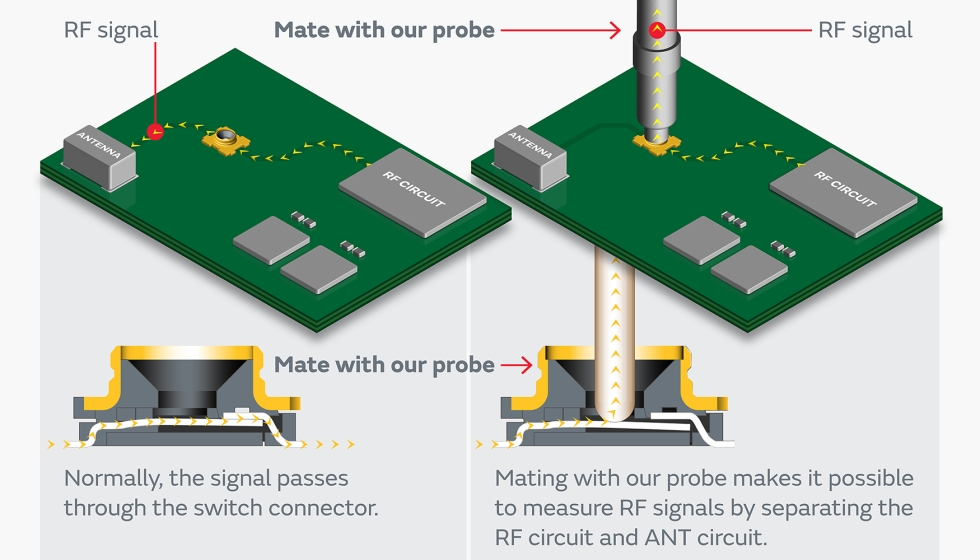

Los conectores coaxiales con interruptor incorporan un mecanismo interno que permite separar temporalmente el circuito de radiofrecuencia (RF) del circuito de antena (ANT) durante las mediciones. Para ello, se utiliza una sonda específica de Murata que acciona el interruptor y permite realizar las comprobaciones del circuito. Cuando no se está midiendo, el mecanismo mantiene conectados ambos circuitos.
Este funcionamiento resulta útil en equipos de comunicación y en líneas de fabricación, donde es necesario comprobar los circuitos sin modificar permanentemente sus conexiones. El vídeo explicativo de Murata muestra la función de estos conectores y su aplicación en las mediciones de circuitos. Asimismo, la compañía continuará con el desarrollo de componentes electrónicos de menor tamaño para aprovechar mejor el espacio disponible en las placas de circuito impreso. Esta línea de trabajo busca contribuir al diseño de smartphones y dispositivos wearables más compactos y con mayores prestaciones.
