Pirofusibles: protección ultrarrápida en corriente continua

La electrificación está aumentando la tensión, la corriente y la energía disponible en baterías, inversores y buses de corriente continua. Esta evolución, impulsada por la movilidad eléctrica, el almacenamiento de energía y las instalaciones fotovoltaicas, plantea un reto importante: ¿cómo aislar rápidamente una fuente de energía cuando el sistema detecta una condición crítica, pero la corriente todavía no es suficiente para hacer actuar con rapidez a un fusible convencional?

Ofrecemos una respuesta a este desafío mediante pirofusibles capaces de recibir una orden externa del sistema de control y desconectar el circuito en microsegundos. Esta capacidad permite anticipar el aislamiento de la fuente de energía y complementar la protección proporcionada por los fusibles convencionales.

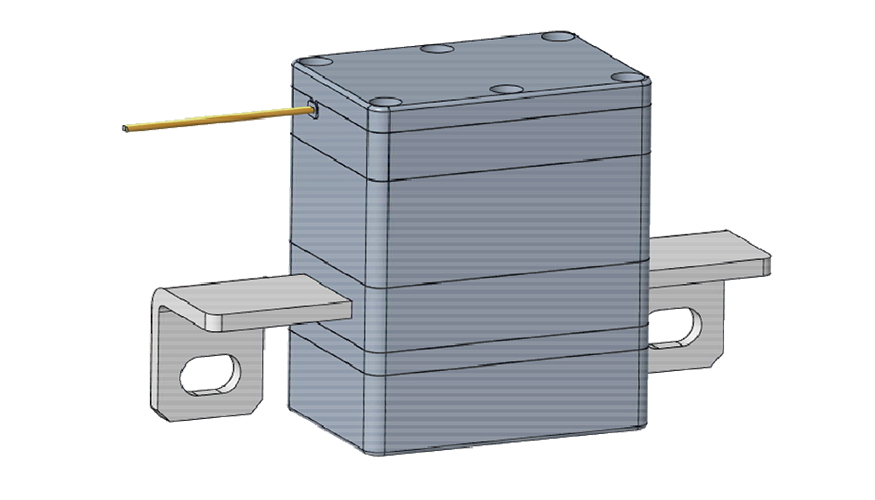

HPM-450-A. 500 V DC. 450 A

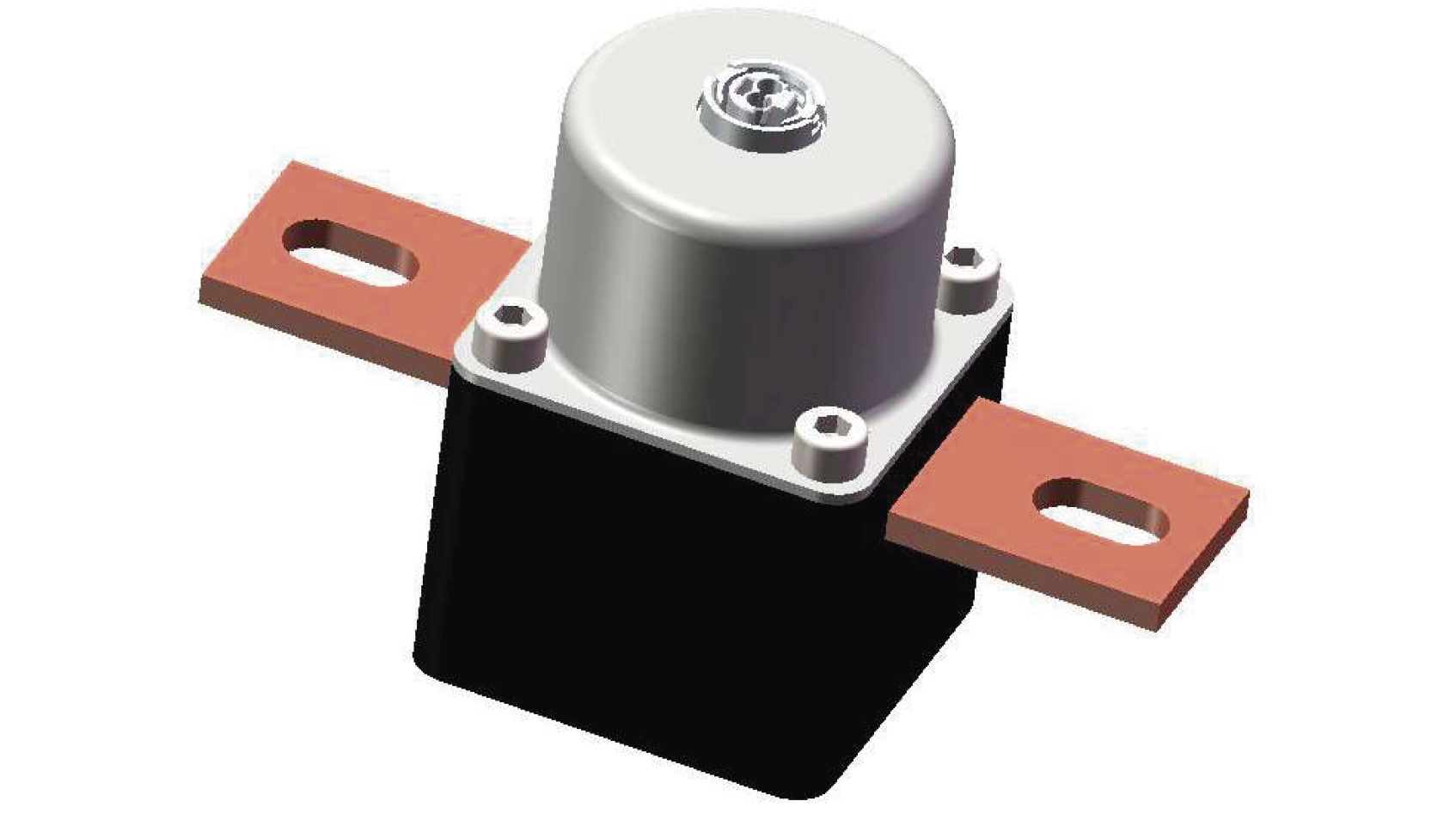

HPL-C-400. 100 V DC. 400 A

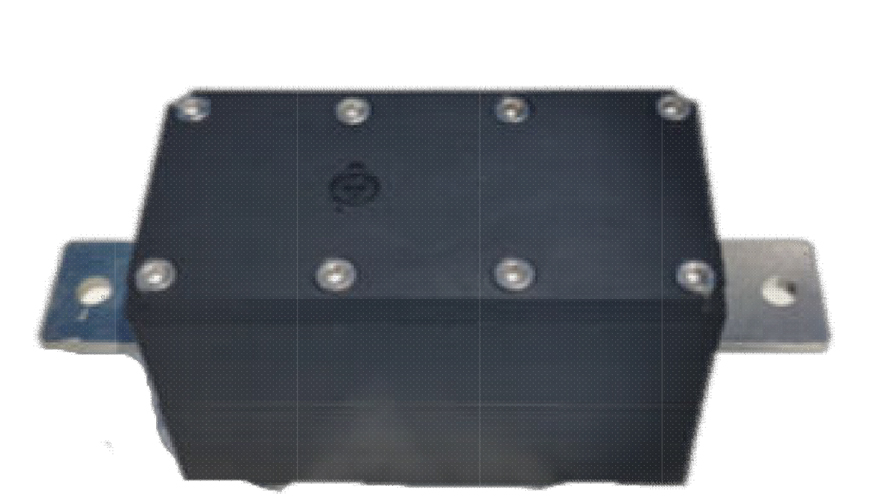

HPH-400-A 1500 V DC . 400 A

Un fusible convencional requiere una sobrecorriente de magnitud y duración suficientes para provocar su actuación. Sin embargo, una colisión, un fallo de aislamiento u otra condición crítica pueden exigir la desconexión del circuito sin que se alcance ese umbral. Incluso cuando existe sobrecorriente, su tiempo de actuación puede superar el admisible para la protección del sistema.

Los pirofusibles complementan la protección convencional en aplicaciones que requieren:

• Desconexión ante condiciones críticas que no generan una sobrecorriente suficiente para activar un fusible convencional.
• Interrupción en un tiempo compatible con los requisitos de protección, dentro de las condiciones especificadas por el fabricante.
• Una vía adicional de desconexión cuando los dispositivos de maniobra, como los contactores, no pueden garantizar la apertura del circuito.

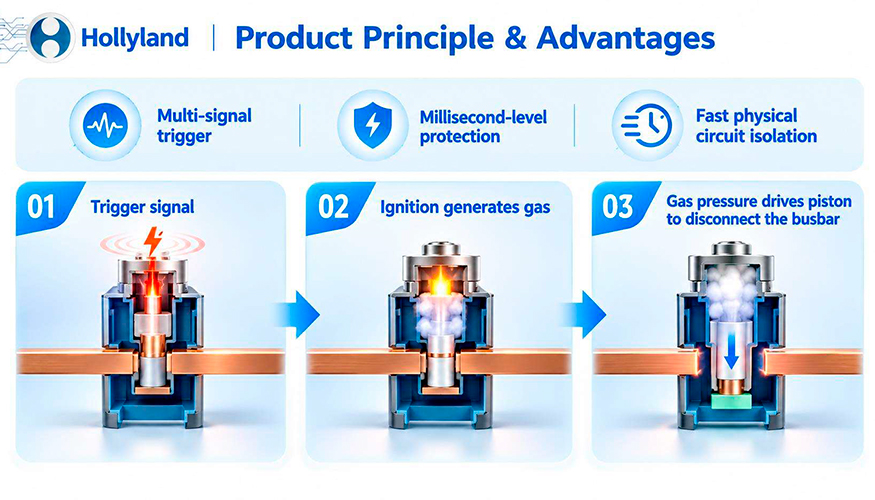

El pirofusible incorpora un iniciador eléctrico y un mecanismo de accionamiento pirotécnico. Al recibir un pulso de disparo conforme a las especificaciones, el iniciador activa la carga pirotécnica, que genera la fuerza necesaria para seccionar mecánicamente el conductor de cobre por el que circula la corriente. La estructura interna del dispositivo está diseñada para controlar y extinguir el arco eléctrico que pueda producirse durante la apertura, así como para mantener una separación física y un aislamiento eléctrico adecuados entre los extremos del conductor

• Detección del fallo por el BMS, la ECU o el sistema de supervisión.
• Activación del iniciador mediante el pulso de disparo especificado
• Corte mecánico del conductor por accionamiento pirotécnico.
• Extinción del arco e interrupción de la corriente, asegurando el aislamiento entre las partes separadas.

Los pirofusibles se emplean en sistemas de corriente continua que requieren una desconexión rápida ante condiciones críticas, especialmente cuando las fuentes de energía pueden seguir alimentando un fallo. Su aplicación depende de la tensión de servicio, la corriente de cortocircuito prevista y la capacidad de interrupción del dispositivo.

• Vehículos eléctricos e híbridos: integración en la unidad de desconexión de batería (BDU), el circuito principal del pack y las unidades de distribución de alta tensión.
• Enlace batería-inversor: desconexión de la batería ante fallos en el circuito de potencia.
• Almacenamiento de energía y sistemas fotovoltaicos: protección complementaria en circuitos de hasta 1500 V DC, con modelos específicamente dimensionados para estas condiciones.
• Equipos industriales de elevada potencia: seccionamiento de buses DC ante fallos que requieren una desconexión activa.

Protección activa y pasiva

La breaking capacity de un pirofusible viene determinada por el conjunto del sistema de interrupción, que incluye el mecanismo de corte, la sección de extinción del arco y las condiciones eléctricas del circuito, y no únicamente por el iniciador pirotécnico.

El I²t se define como la integral del cuadrado de la intensidad de corriente respecto al tiempo. En un pirofusible, la evolución de la corriente durante la actuación comprende las fases de disparo, corte mecánico y extinción del arco. Por ello, el fabricante especifica tanto el I²t previo a la formación del arco (pre-arc I²t) como el I²t total de corte (total clearing I²t), bajo unas condiciones de ensayo definidas.

Por ejemplo, la fabricante específica para el HPH-400-A una breaking capacity de 1,35 × In a 30 kA a 1500 VDC, con una constante de tiempo del circuito τ de entre 1,0 y 3,0 ms, siendo In la intensidad nominal. A 30 kA, los valores especificados son 100 kA²s de pre-arc I²t y 200 kA²s de total clearing I²t.

Una vez seccionada mecánicamente la pletina conductora principal, la sección de extinción del arco controla la corriente que continúa circulando y la energía del arco hasta completar la interrupción y establecer el aislamiento eléctrico.

Conviene separar tres magnitudes. El tiempo de activación comienza con la orden eléctrica y termina cuando el iniciador actúa. El tiempo mecánico corresponde al movimiento que secciona el conductor. El tiempo total de interrupción finaliza cuando la corriente queda completamente extinguida. Este último valor depende del circuito y no puede deducirse únicamente del tiempo de disparo.

• HPH-400-A: tiempo de disparo activo ≤ 0,5 ms.
• HPL-C-400: tiempo de actuación < 3 ms.
• La interrupción total varía con tensión, corriente, inductancia e instalación.

En corriente continua, la inductancia almacena energía y se opone a la caída rápida de corriente. Al abrir el circuito aparece una sobretensión proporcional a L·di/dt, de modo que la misma corriente de cortocircuito puede ser mucho más difícil de interrumpir en un bus con mayor inductancia o constante de tiempo.

• HPL-C-400: 15 kA a 1000 V DC con L < 16 µH.
• HPH-400-A: hasta 30 kA a 1500 V DC con τ de 1 a 3 ms.
• HPM-450-A: 25 kA a 500 V DC con L < 25 µH.
• En gamas específicas para ESS, Hollyland comunica valores de 30 a 250 kA; deben verificarse por referencia y condición de ensayo.

La selectividad no se obtiene comparando solo corrientes nominales. Deben coordinarse la señal de disparo, la energía pasante y la secuencia de actuación de todos los dispositivos. En un accidente puede interesar que el contactor abra primero y que el pirofusible actúe como respaldo; en un cortocircuito severo, la estrategia puede ser diferente.

• Escalonamiento de corriente y perfil de sobrecarga.
• Coordinación del I²t con cables, barras y semiconductores.
• Tiempo de detección, procesamiento y disparo.
• Corriente de defecto, L/R e inductancia total.
• Estado seguro posterior a la interrupción.

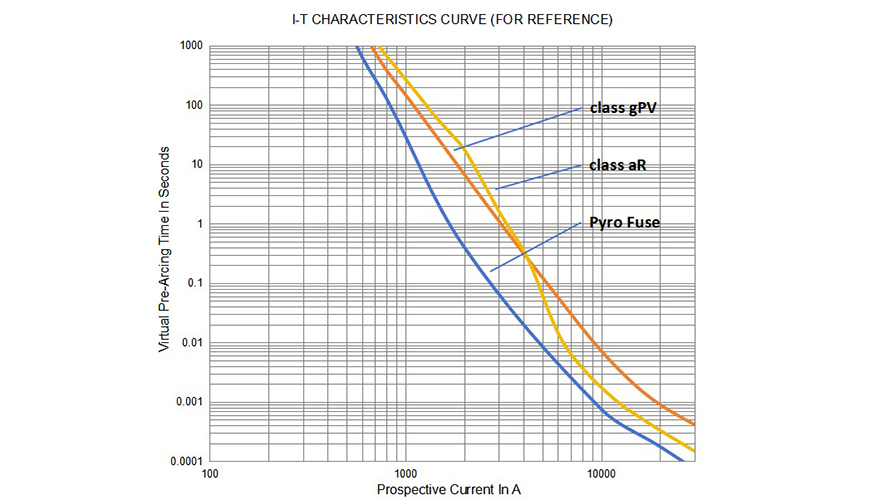

Pirofuse: HPH-400 vs PV fuse: NH2XLPV400U15 vs aR fuse: NH2XLaR400U15.

La corriente nominal no es suficiente

Dos sistemas de 400 A pueden exigir dispositivos distintos si cambian la tensión máxima, la corriente de cortocircuito, la inductancia, el tiempo de detección o la energía que soportan los semiconductores. La validación debe incluir el escenario de defecto real y las condiciones de montaje.

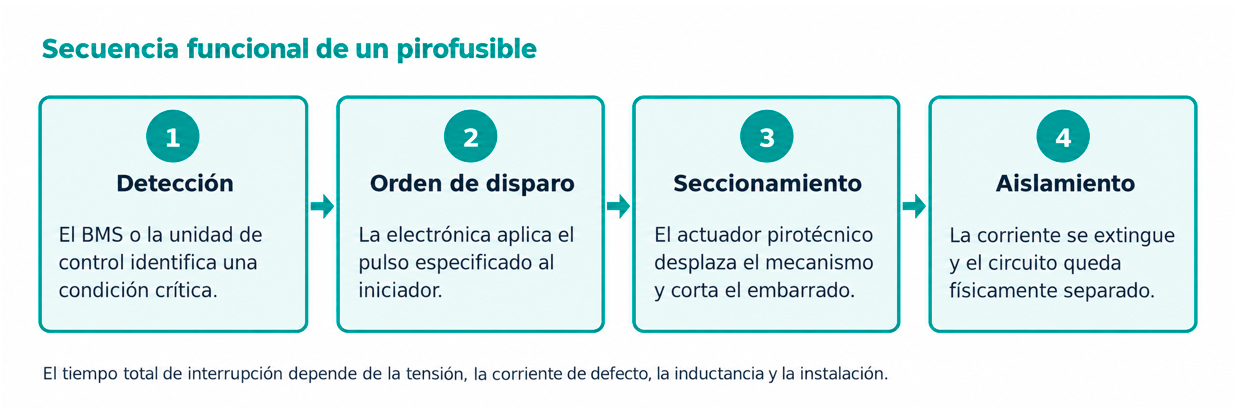

Figura 1. Secuencia conceptual de actuación. El diseño interno concreto varía según la familia y la referencia.

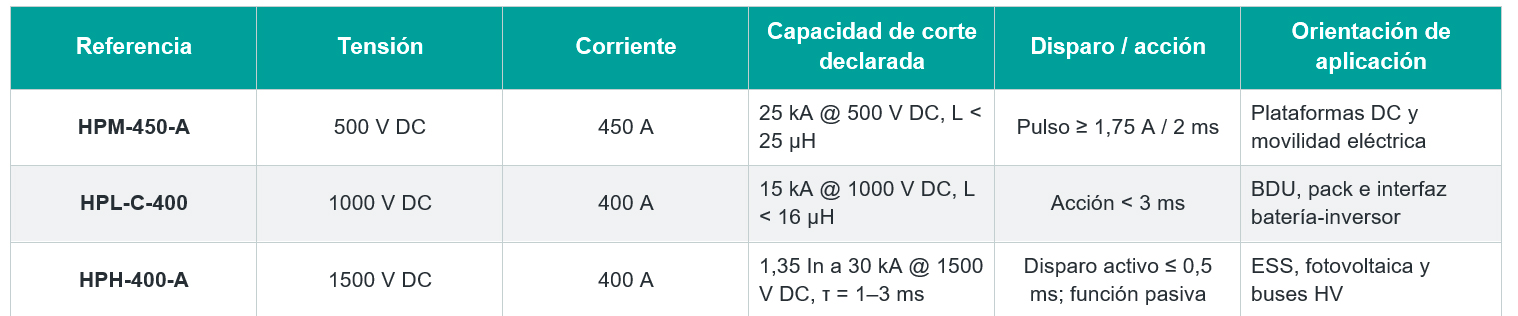

El HPM-450-A está orientado a plataformas de 500 V DC y 450 A. Su resistencia de embarrado es ≤ 0,05 mΩ y la ficha declara 12 W de pérdidas. Está clasificado como aR y referencia UL 248-13 e IEC 60269-4. La capacidad de corte depende de la tensión y de la inductancia: 25 kA a 500 V DC con L < 25 µH, o 30 kA a 300 V DC bajo la misma restricción.

• HPL-C-400: 1000 V DC, 400 A y 15 kA con L < 16 µH. La documentación exige verificar la inductancia total del sistema y utilizar una alimentación de disparo adecuada.
• HPH-400-A: 1500 V DC, 400 A y categoría gPV. Combina disparo activo con respuesta pasiva: 1,35 In en un máximo de 2 h o 2 In en un máximo de 12 min.
• Las cifras de capacidad de corte no son intercambiables entre tensiones, inductancias o constantes de tiempo distintas.

El circuito de disparo es una función de seguridad y debe diseñarse con el mismo rigor que la ruta de alta tensión. La corriente de diagnóstico debe permanecer por debajo del límite indicado para evitar un accionamiento no deseado, pero debe permitir detectar circuito abierto, resistencia anómala o problemas de conexión.

• Respetar el pulso de disparo, la resistencia del iniciador y la corriente máxima de diagnóstico.
• Mantener aislamiento eléctrico entre el circuito de baja tensión y el bus de alta tensión.
• Verificar que el conector esté completamente insertado y bloqueado.
• Controlar el par de apriete, la sección de barra o cable y la temperatura de terminales.
• No reutilizar el dispositivo después de una actuación; la desconexión es irreversible.
• Inspeccionar carcasa, sellado y deformaciones antes de la instalación.

El pirofusible transforma la protección de un elemento puramente reactivo en una función activa y coordinada con la inteligencia del sistema. Su valor no reside únicamente en actuar en milisegundos, sino en permitir que el BMS o la unidad de control aíslen la fuente de energía ante una condición crítica antes de que el fallo evolucione. Para aprovechar esta ventaja, la selección debe realizarse con datos de tensión, corriente, I²t, inductancia, constante de tiempo, secuencia de disparo y condiciones térmicas reales.
