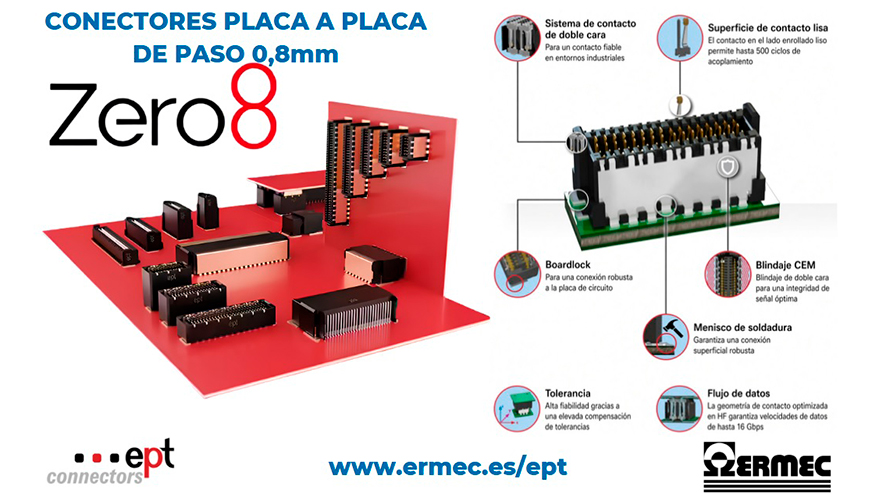

EPT ZERO8: conectores miniaturizados para interconexiones de alta velocidad
ERMEC, distribuidor de EPT Connectors, presenta la familia ZERO8, una solución de interconexión diseñada para responder a las exigencias de los sistemas electrónicos actuales, donde la reducción de espacio debe combinarse con altas velocidades de transmisión, integridad de señal y fiabilidad mecánica.
Con un paso de 0,8 mm, los conectores EPT ZERO8 permiten desarrollar arquitecturas electrónicas compactas y de elevada densidad. La gama está orientada especialmente a aplicaciones en las que el espacio disponible es limitado, pero donde no es posible renunciar a unas prestaciones eléctricas y mecánicas exigentes.
Altas prestaciones para sistemas electrónicos avanzados
La familia ZERO8 está preparada para alcanzar velocidades de transmisión de hasta 16 Gbps, por lo que resulta adecuada para interfaces de alta velocidad como PCIe Gen 4 y aplicaciones de Ethernet industrial.
Uno de sus elementos diferenciadores es el sistema de contacto ScaleX, desarrollado para proporcionar una conexión robusta y estable. El diseño de doble contacto contribuye además a mantener un comportamiento fiable en aplicaciones sometidas a requisitos mecánicos y eléctricos exigentes.
Los modelos con blindaje EMI ofrecen protección frente a interferencias electromagnéticas, con una inductancia de acoplamiento máxima de 10 pH. Esta característica permite mejorar el comportamiento de la interconexión en sistemas donde la integridad de la señal es un factor crítico.
Diseño flexible para diferentes arquitecturas
Los conectores EPT ZERO8 están disponibles en configuraciones verticales y de ángulo recto, facilitando diferentes alternativas de integración entre placas de circuito impreso. Esta versatilidad permite utilizarlos en conexiones mezzanine, placa madre-placa hija y configuraciones coplanares.
La gama incorpora diferentes alturas y perfiles de apilamiento, incluyendo soluciones de bajo perfil y configuraciones de aproximadamente 2,65 mm y 7,15 mm. Las alturas de stack pueden partir de 6 u 8 mm, según la configuración seleccionada.
Los ZERO8 se ofrecen tanto en versiones blindadas como no blindadas, con configuraciones de 12 hasta 440 contactos. Su compatibilidad con montaje superficial SMT y suministro en formato tape & reel facilita su incorporación a procesos de fabricación automatizados.
Fiabilidad mecánica y eléctrica
Además de sus prestaciones de transmisión, la familia ZERO8 ha sido concebida para ofrecer una elevada resistencia durante su vida útil. Los conectores pueden alcanzar hasta 500 ciclos de conexión, dentro del Performance Level 1.
Desde el punto de vista eléctrico, la gama admite corrientes de hasta 1,7 A por contacto y una tensión de prueba de hasta 500 V AC, proporcionando un amplio margen para su integración en distintos tipos de equipos electrónicos.
Aplicaciones en electrónica industrial
Por sus características de miniaturización, velocidad y robustez, los conectores EPT ZERO8 están especialmente indicados para sectores y aplicaciones como:
- Automatización y control industrial.
- Robótica y sistemas de movimiento.
- Equipamiento médico.
- Computación embebida y sistemas edge.
- Equipos electrónicos industriales de alta densidad.
- Sistemas de comunicación y transmisión de datos de alta velocidad.
ERMEC, distribuidor de EPT Connectors
Como distribuidor de EPT Connectors, ERMEC pone a disposición de fabricantes, integradores y departamentos de ingeniería soluciones de interconexión orientadas a aplicaciones electrónicas profesionales.
La incorporación de la familia ZERO8 a su oferta permite disponer de conectores placa a placa preparados para diseños donde la densidad de componentes, la velocidad de señal y la resistencia de la conexión deben considerarse conjuntamente desde las primeras fases del desarrollo.
Una solución para la nueva generación de equipos electrónicos
La evolución hacia equipos electrónicos más compactos, conectados y rápidos está incrementando las exigencias sobre los sistemas de interconexión. En este contexto, los EPT ZERO8 combinan un formato miniaturizado con capacidades de transmisión de alta velocidad, opciones de configuración y prestaciones mecánicas adecuadas para entornos industriales.
A través de ERMEC, los diseñadores de sistemas electrónicos pueden acceder a una familia de conectores orientada a resolver los retos de interconexión de las aplicaciones actuales y futuras, especialmente en aquellos diseños donde cada milímetro cuenta.
Para descargarse el catálogo: https://www.ermec.es/zero8
