La alternativa más inteligente a los materiales de blindaje EMI de Ag/Al tradicionales

La evolución de los requisitos de las aplicaciones, las demandas de exposición ambiental más extremas y la creciente presión sobre los costos de adquisición están impulsando a los ingenieros de diseño a prestar más atención a los materiales de juntas conductores. Los sistemas electrónicos modernos están más densos y funcionan a frecuencias más altas. También deben cumplir con mayores expectativas de servicio en entornos exteriores y marítimos desafiantes. Estos factores están impulsando una creciente necesidad de materiales alternativos que ofrezcan una mayor durabilidad y rentabilidad sin comprometer el rendimiento del blindaje.

Por estas razones, el níquel-aluminio (Ni/Al) se ha convertido en la opción más atractiva y cada vez más popular. Esta tecnología de relleno conductor se desarrolló originalmente para sistemas que requerían una resistencia a la corrosión aún mayor que la que podían proporcionar los materiales tradicionales de Ag/Al. Las juntas de elastómero conductoras de Ni/Al se están reconociendo progresivamente como soluciones rentables y de alto rendimiento para aplicaciones de blindaje EMI que abarcan la electrónica militar, naval, de telecomunicaciones e industrial.

Las juntas de elastómero conductoras han desempeñado un papel central en el blindaje EMI desde que Parker Chomerics inventó el primer producto de este tipo en 1961. Las primeras soluciones utilizaban materiales de silicona de plata y plata-cobre para mantener la continuidad eléctrica a través de las uniones, juntas e interfaces de la carcasa, evitando que la energía electromagnética escape o entre en equipos electrónicos sensibles.

Las juntas de elastómero conductoras modernas siguen realizando la misma tarea fundamental, pero los materiales y el nivel de sofisticación de la ingeniería han evolucionado considerablemente. Las juntas conductoras actuales combinan aglutinantes de silicona, fluorosilicona o EPDM con una amplia variedad de rellenos conductores, incluido el aluminio plateado, el cobre plateado, el grafito niquelado y el níquel-aluminio.

Para entornos operativos adversos con humedad, condensación, niebla salina y fluctuaciones de temperatura, los rellenos compatibles con aluminio, como Ag/Al y Ni/Al, siguen siendo las opciones preferidas. Ambos materiales proporcionan un blindaje EMI efectivo a la vez que minimizan la interacción galvánica con las bridas y carcasas de aluminio que se encuentran comúnmente en la electrónica aeroespacial, naval y de defensa.

Sin embargo, a pesar de compartir espacios de aplicación similares, las características de rendimiento del Ni/Al y el Ag/Al difieren en varios aspectos importantes.

Una de las ventajas definitorias de los elastómeros conductores de Ni/Al es su resistencia superior a la corrosión galvánica y la degradación ambiental. Los materiales de Ni/Al minimizan estos efectos no deseados al ofrecer una actividad galvánica significativamente menor frente a los sustratos de aluminio. En comparación con los materiales de Ag/Al, el Ni/Al puede reducir la corrosión galvánica en aproximadamente un 60 %, lo que ofrece una estabilidad a largo plazo sustancialmente mejor en entornos operativos exigentes.

Este beneficio resulta particularmente valioso en los sistemas navales y marítimos, los vehículos militares y la infraestructura de comunicaciones al aire libre, así como en otras aplicaciones en las que los equipos deben funcionar de manera fiable durante años con un mantenimiento mínimo.

Más allá de la resistencia a la corrosión en sí misma, la durabilidad ambiental mejorada de las juntas de Ni/Al permite una vida útil más larga y menores requisitos de mantenimiento, sin mencionar la reducción de los costos de reparación en campo. Para los sistemas de misión crítica en los que el tiempo de inactividad o la falla del equipo conllevan importantes consecuencias operativas, estas ventajas del ciclo de vida se vuelven muy significativas.

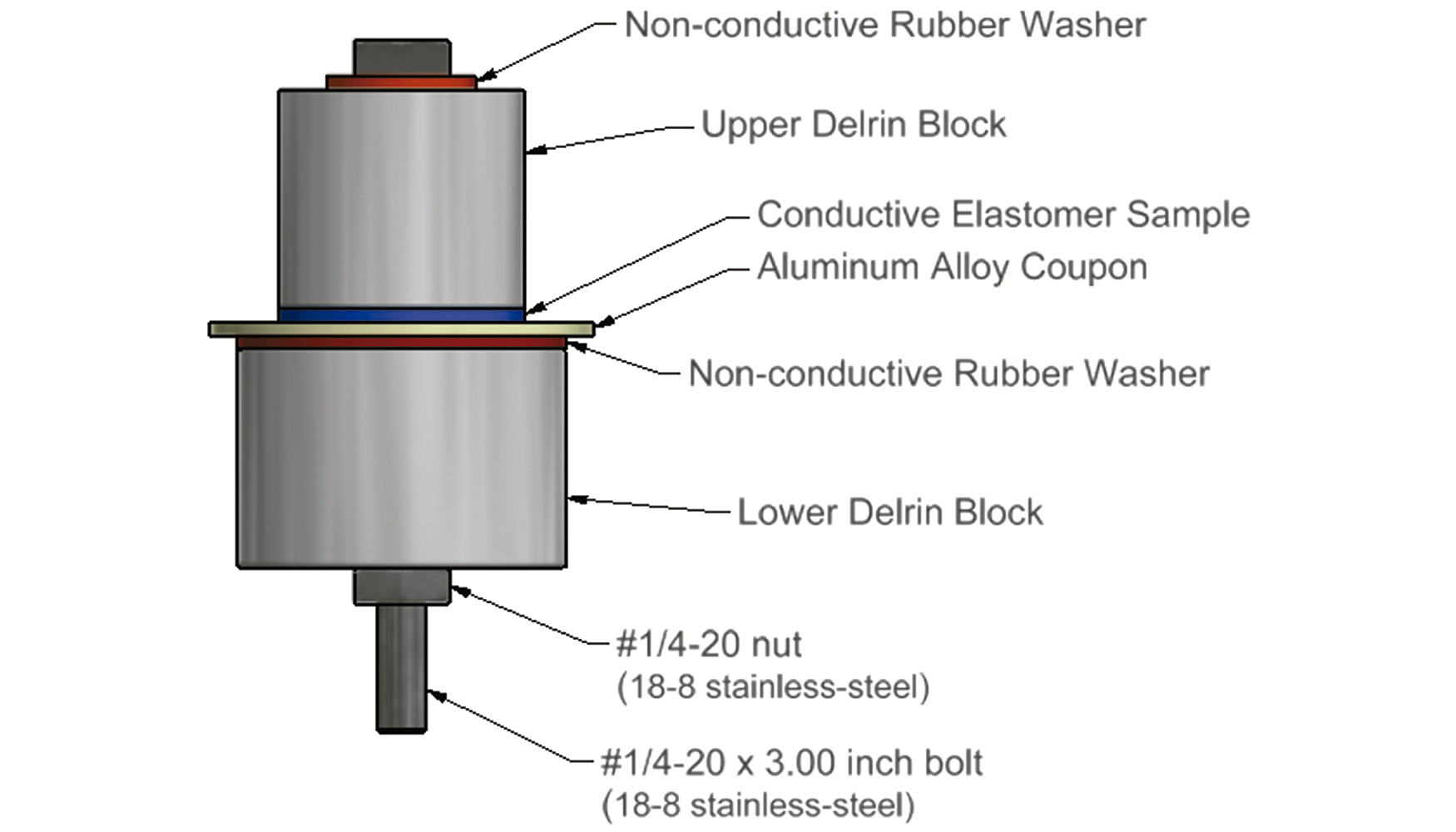

Figura 1: Accesorio de prueba.

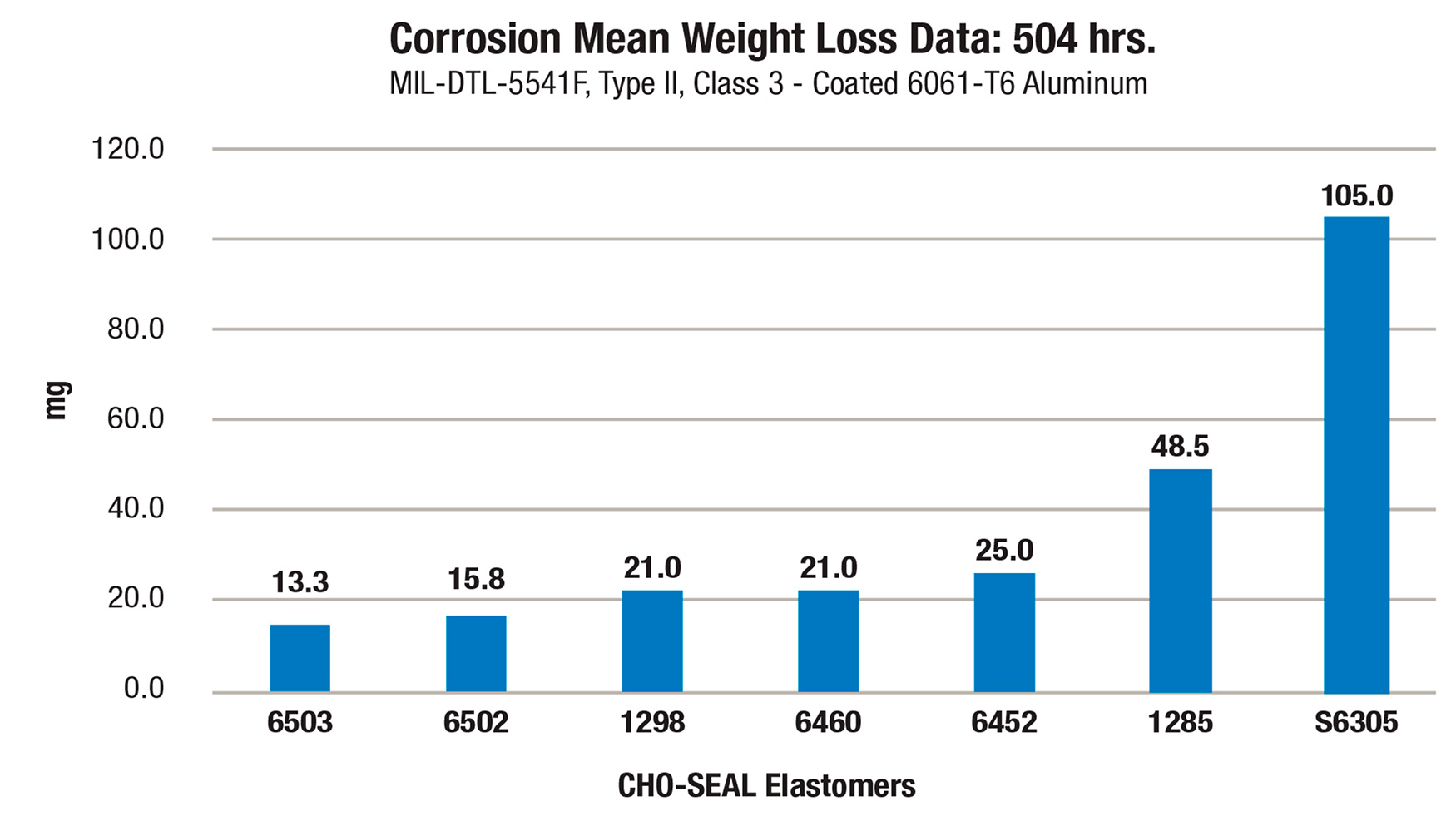

Gráfico 1: Peso del cupón de corrosión.

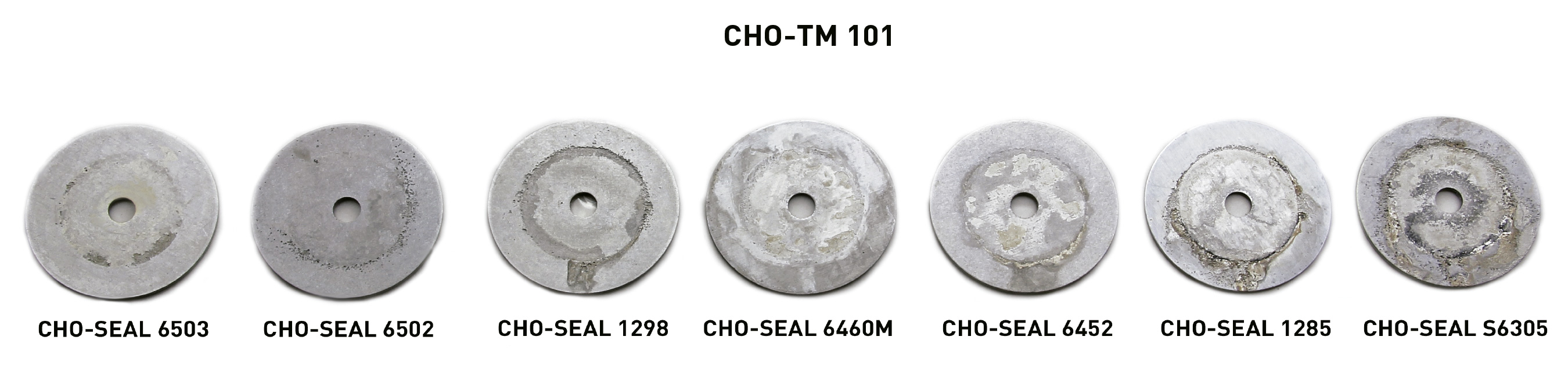

Figura 2: Imagen del cupón de corrosión después de rocío salino/niebla salina 504.

A pesar de los claros beneficios, algunos ingenieros dudan en adoptar materiales de Ni/Al debido a un concepto erróneo común en torno a la conductividad eléctrica.

A primera vista, los datos parecen favorecer a Ag/Al. Los elastómeros de Ni/Al presentan una resistividad de volumen superior de aproximadamente 100 mOhm.cm, en comparación con los 8 mOhm.cm de Ag/Al. En términos eléctricos de CC simples, el Ni/Al es, por lo tanto, ligeramente menos conductor.

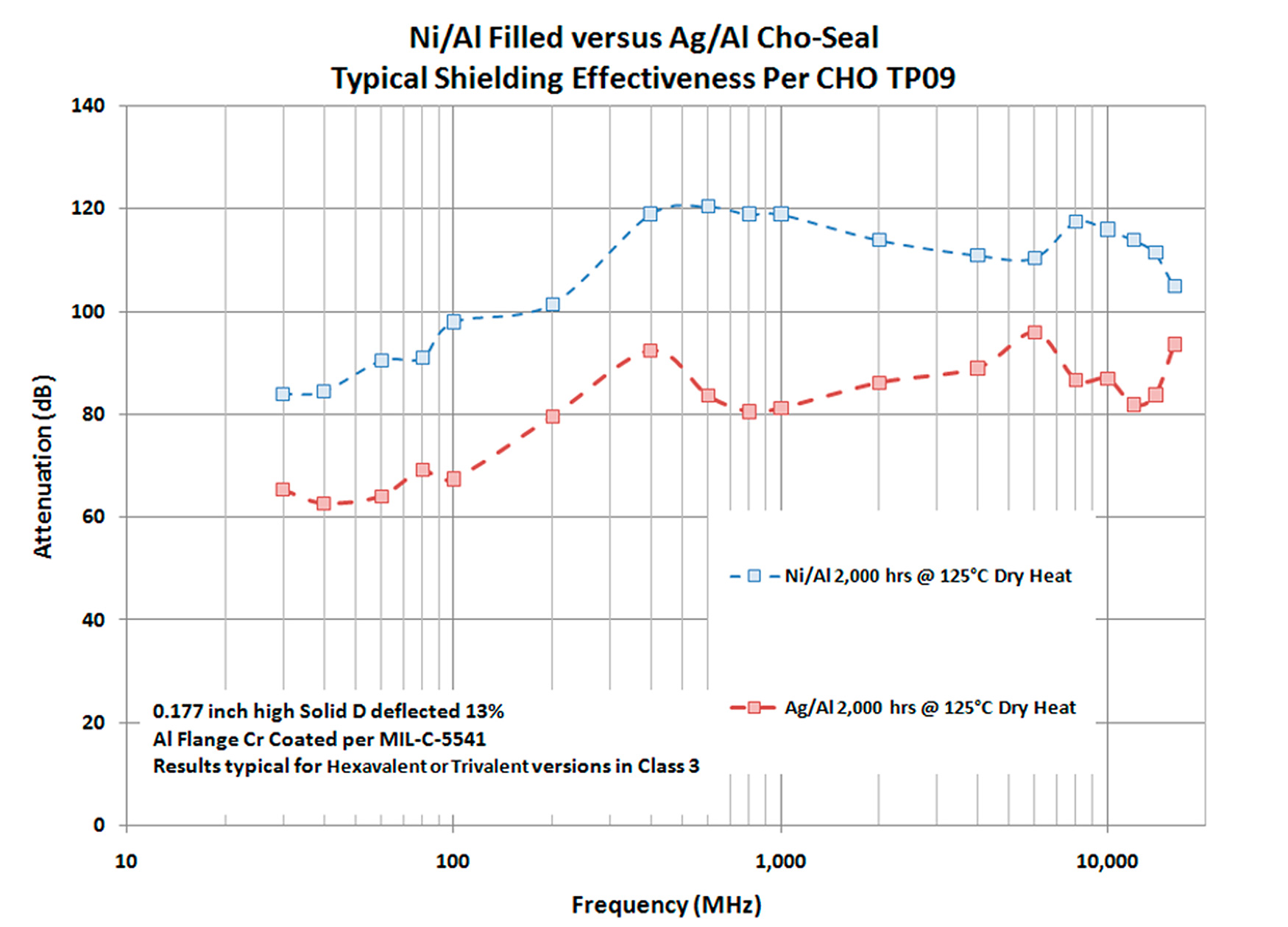

Para aplicaciones con un enfoque principal en el rendimiento de la conexión a tierra, esta diferencia puede seguir siendo relevante. Sin embargo, en términos prácticos, los elastómeros conductores de Ni/Al proporcionan una eficacia de blindaje superior en casi todas las frecuencias operativas del mundo real, superando al Ag/Al en hasta 20 dB en ciertas aplicaciones. Para descubrir cómo, es necesario comprender primero que hay tres propiedades intrínsecas del material que influyen en la eficacia del blindaje EMI, no solo la conductividad, sino también la permeabilidad y la permitividad.

Tener en cuenta la definición de cada palabra ayuda a la comprensión. La conductividad describe la facilidad con la que un material permite el flujo de electrones, mientras que la permeabilidad define la eficacia con la que un material soporta los campos magnéticos dentro de sí mismo. En cuanto a la permitividad, se relaciona con la interacción de un material con los campos eléctricos, específicamente su capacidad para almacenar y liberar energía.

Aunque la conductividad es, por supuesto, importante, la permeabilidad se vuelve cada vez más influyente a medida que aumentan las frecuencias de funcionamiento. Esta distinción explica por qué un material con una conductividad de CC más baja puede ofrecer un rendimiento de blindaje superior a frecuencias más altas.

Cuando las ondas electromagnéticas encuentran un material de blindaje, dos mecanismos principales contribuyen a la atenuación: las pérdidas por reflexión y las pérdidas por absorción.

Las pérdidas por reflexión se producen debido a la falta de coincidencia de la impedancia entre la onda electromagnética entrante y el material de blindaje. En general, los materiales altamente conductores se destacan en este ámbito, sobre todo en las frecuencias más bajas.

Sin embargo, a medida que aumenta la frecuencia, la reflexión se vuelve menos dominante y la absorción se vuelve cada vez más importante. El rendimiento de la absorción depende en gran medida de un parámetro conocido como profundidad de penetración: la distancia que recorre la energía electromagnética en un material antes de decaer de manera significativa.

La profundidad de penetración disminuye a medida que aumenta la frecuencia y se ve fuertemente influenciada tanto por la conductividad como por la permeabilidad magnética. Los materiales con mayor permeabilidad generan mayores pérdidas por absorción porque la energía electromagnética se atenúa más rápidamente dentro del propio blindaje. Este comportamiento favorece fuertemente a Ni/Al.

Gracias a su mayor permeabilidad magnética, el Ni/Al produce una menor impedancia de transferencia y características de blindaje de absorción más fuertes en rangos de funcionamiento de mayor frecuencia. Como resultado, los elastómeros conductores de Ni/Al pueden superar a los materiales de Ag/Al en el rendimiento práctico del blindaje EMI a pesar de poseer una conductividad de CC ligeramente inferior.

Además de las ventajas técnicas, las presiones comerciales están acelerando el interés en los materiales de las juntas de Ni/Al. Los precios de la plata han experimentado una volatilidad sostenida en los últimos años, impulsada por las tendencias de inversión globales y la creciente demanda industrial en sectores como la fotovoltaica y la fabricación de productos electrónicos. Como resultado, los elastómeros conductores de Ag/Al pueden introducir incertidumbre en los costos en las operaciones de fabricación y la planificación de adquisiciones.

El níquel y el aluminio, por el contrario, son metales básicos más abundantes con estructuras de precios comparativamente estables y una disponibilidad de suministro más amplia. Esto reduce las fluctuaciones de los costos de los materiales, mejora la precisión de los pronósticos y disminuye el riesgo general de la cadena de suministro.

Para los OEM y los fabricantes de productos electrónicos que gestionan programas globales complejos, las ventajas se extienden mucho más allá del simple precio de los componentes. El costo total de propiedad asociado con las soluciones de Ni/Al puede resultar sustancialmente menor una vez que factores como las fallas relacionadas con la corrosión, los requisitos de mantenimiento, los intervalos de reemplazo de las juntas y la exposición de la garantía entran en la ecuación. Una vida útil más larga y una estabilidad ambiental mejorada fortalecen aún más el caso comercial.

Para respaldar la amplia adopción del mercado, Parker Chomerics ha desarrollado una amplia cartera de materiales de blindaje EMI que utilizan polvos de Ni/Al de fabricación propia. Los productos resultantes actualmente son compatibles con la gran mayoría de las aplicaciones típicas de blindaje EMI.

CHO-SEAL® 6502, por ejemplo, proporciona una solución a base de silicona adecuada para la mayoría de los entornos, mientras que CHO-SEAL® 6503 utiliza fluorosilicona para aplicaciones que requieren resistencia a fluidos de hidrocarburos. Para aplicaciones expuestas a fluidos de descontaminación nuclear, biológica o química, CHO-SEAL® 6460 ofrece una alternativa de EPDM conductor de electricidad.

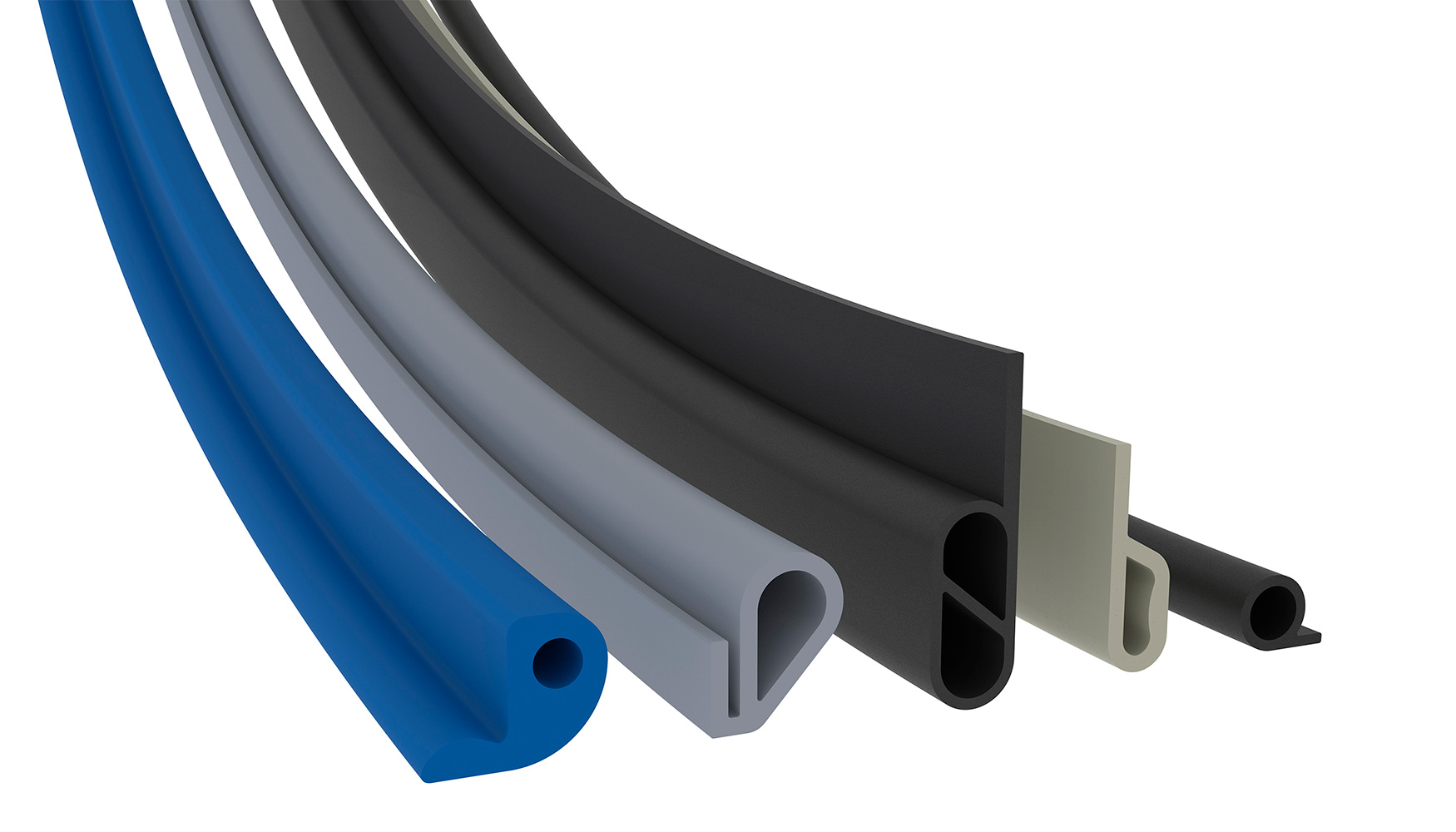

Más allá de los formatos de juntas extruidas y moldeadas convencionales, Parker Chomerics también suministra tecnología de Ni/Al en configuraciones de conformado en el lugar (FIP) y sellador. CHO-FORM® 5560, por ejemplo, es un material de silicona conductora de curado térmico para aplicaciones de juntas FIP que ahorran espacio, mientras que CHO-BOND® 1077 y CHO-BOND® 1018 proporcionan sellado de costura conductora y capacidades de relleno de huecos para diseños de carcasas exigentes.

Es importante destacar que todos estos materiales también ofrecen resistencia EMP (pulso electromagnético), lo que respalda las aplicaciones críticas de defensa e infraestructura.

Los elastómeros conductores de Ni/Al ya no son simplemente una alternativa más económica a los materiales tradicionales de Ag/Al, sino que representan cada vez más una verdadera mejora en los materiales para las aplicaciones modernas de blindaje contra interferencias electromagnéticas (EMI). Al combinar una alta eficacia de blindaje, una resistencia superior a la corrosión, una durabilidad ambiental mejorada y una economía más estable, las soluciones de Ni/Al se alinean estrechamente con las demandas cambiantes de sectores como la defensa, la marina, las telecomunicaciones y la electrónica industrial.
