Así influyen los actuales sistemas de carga sobre el diseño de seguridad crítica

Estos componentes vitales del sistema ahora son la clave para establecer objetivos primordiales del diseño como la seguridad, la fiabilidad y la vida útil del sistema, especialmente en aplicaciones cuyos equipos deban funcionar de manera continua bajo unas condiciones exigentes y cumpliendo las exigentes normales internacionales. Para los ingenieros que desarrollan soluciones de seguridad crítica alimentadas por baterías, el diseño del cargador ha pasado a ser un elemento fundamental del sistema.

La seguridad es el área de influencia más inmediata y relevante del cargador. Los equipos industriales y médicos recurren cada vez más a baterías con elementos químicos capaces de proporcionar una alta densidad de energía, sobre todo diversas versiones basadas en iones de litio (Li-ion) que aumentan la capacidad de almacenamiento de energía pero que también presentan algunos inconvenientes si la gestión no es adecuada. La sobrecarga, el sobrecalentamiento o las celdas dañadas pueden provocar un desbordamiento térmico y convertir el cargador de la batería en la primera línea de defensa frente a fallos catastróficos.

Los cargadores modernos sirven como sistemas de seguridad activa para monitorizar la tensión, la corriente y la temperatura y responder adecuadamente. El control basado en microprocesador permite desconectar los cargadores, disminuir la corriente o ajustar la carga al detectar condiciones inseguras, disminuyendo así el riesgo de que se produzcan fenómenos peligrosos como un incendio.

La función de la seguridad activa abarca asimismo los perfiles de carga en varias etapas, especialmente para las baterías de Li-ion, con el fin de aumentar la eficiencia energética evitando el estrés provocado por una carga brusca o incontrolada. Un ejemplo idóneo de perfil de carga en varias etapas consistiría en una primera etapa (corriente de impulso/constante) durante la cual el cargador funcionaría con la máxima corriente hasta proporcionar alrededor del 70-80% de la carga; una segunda etapa (tensión de absorción/constante) en la que el cargador conmutaría a una tensión más baja y constante para acabar de cargar la batería (hasta el 85-100% aproximadamente); y una tercera etapa (flotación/mantenimiento, para ácido-plomo y LiFePO4, no para Li-Ion) durante la cual el cargador efectuaría una carga flotante a baja corriente con el fin de mantener la batería cargada al máximo sin provocar daños. Se suele recurrir a LED de diferentes colores para indicar tales etapas.

En entornos médicos, el método de carga en varias etapas se refuerza mediante exigentes normas de seguridad que establecen una fuerte protección ante peligros de tipo eléctrico y térmico. Los sistemas industriales afrontan otras dificultades, como la necesidad de controlar la generación de gas hidrógeno en las baterías de ácido-plomo o la gestión del calor en instalaciones de alta potencia como carretillas elevadoras y vehículos de guiado automático (AGV).

Por otro lado, el uso de cargadores de baja calidad o sin certificación sigue siendo una de las principales causas de fallo de la batería, que a menudo conllevan riesgo de incendio, la emisión de gases peligrosos o la pérdida repentina de potencia en equipos cuya seguridad es crítica.

Además de influir sobre la seguridad, los sistemas de carga también tienen consecuencias sobre la fiabilidad. Los cargadores modernos ya no se limitan simplemente a reponer energía, sino que gestionan activamente el estado de la batería con el fin de impedir su degradación prematura y los tiempos de inactividad imprevistos. Los algoritmos de carga reducen el estrés en las celdas de la batería, mientras que la monitorización de la temperatura permite que los sistemas reduzcan o detengan la carga cuando se aproximan a sus límites térmicos. La transición automática al modo de mantenimiento/flotación elimina la dependencia del juicio del operario y acaba con los daños provocados por la sobrecarga o la exposición prolongada a una tensión alta.

Los cargadores ofrecen cada vez más diagnóstico y registro de datos, facilitando así la adopción de estrategias de mantenimiento predictivo que detectan el empeoramiento del estado de la batería antes de que fallen.

Las implicaciones de esta mayor fiabilidad van más allá de las aplicaciones industriales y médicas. En el entorno médico, la carga fiable de equipos alimentados por batería como respiradores, bombas de infusión y desfibriladores, refuerza directamente la seguridad del paciente al garantizar que las baterías funcionen según lo previsto a lo largo de procedimientos de carácter crítico o de larga duración. En los entornos industriales, el control automático reduce la intervención manual y protege las baterías de alto valor económico.

La vida total de un sistema es el resultado más palpable del diseño del cargador. La vida útil de la batería suele ser el factor que acorta más la vida útil de un equipo industrial y médico, y el tipo de carga es un elemento clave en este sentido.

Entre los principales factores se encuentra el calor excesivo, que sigue siendo uno de los condicionantes más destructivos sobre los elementos químicos de la batería ya que puede acelerar el envejecimiento y reducir la capacidad. El ajuste dinámico de la corriente mediante técnicas de carga por pulsos, junto con los perfiles de carga adaptados a cada tipo de batería, permiten que los cargadores modernos generen menos calor y ralenticen la degradación a largo plazo.

También hay que aplicar una gestión cuidadosa de las ventanas de carga. El mantenimiento de una batería de Li-ion con un rango del estado de carga moderado en lugar de pasar continuamente de una carga vacía a llena, y viceversa, puede prolongar su vida útil. Se ha demostrado que este enfoque duplica la vida útil de la batería en algunas aplicaciones industriales, mientras que en los dispositivos médicos puede reducir las tasas de fallos y mejorar la disponibilidad.

Estas mejoras se deben a la incorporación de algoritmos de carga. Gracias a la gestión de la temperatura, la tensión y la corriente con una precisión mucho mayor que en los diseños antiguos, los algoritmos atenúan mecanismos de fallo como la deposición de litio durante la carga rápida y la degradación del electrolito a temperaturas elevadas.

Los cambios sutiles, como la limitación de la tensión máxima de carga o la reducción de la corriente a medida que se acerca la capacidad máxima, pueden aportar una mayor longevidad sin perder rendimiento. En los sistemas de ácido-plomo, la carga en varias etapas reduces sulfatación y la pérdida de electrolito, mientras que las baterías de Li-ion aprovechan el control adaptativo de la corriente, que equilibra velocidad y buen estado a largo plazo.

La gestión del estrés térmico y eléctrico refuerza aún más estas ventajas. La refrigeración activa, el control térmico inteligente y la dispersión efectiva del calor en la circuitería del cargador impiden la existencia de puntos calientes que puedan mermar la fiabilidad. Estrategias eléctricas como el equilibrado de celdas, bien sea pasivo o activo, garantizan que ninguna celda se convierta en un eslabón débil que limite el rendimiento de la batería en su conjunto. Todas estas medidas preservan unas condiciones uniformes de funcionamiento de la batería que combaten un envejecimiento desequilibrado y mejoran la imprevisibilidad.

El cumplimiento de las normas de seguridad y compatibilidad electromagnética (EMC) también es imprescindible en los entornos industriales y médicos. Los modernos sistemas de carga se deben diseñar de manera que cumplan normas como IEC 60601-1 (requisitos esenciales de seguridad y rendimiento para equipos eléctricos médicos), IEC 60335-2-29 (seguridad de cargadores de baterías industriales) y la serie IEC 60601-1-2 (EMC para equipos eléctricos y electrónicos).

El control inteligente, el aislamiento reforzado, el aislamiento de grado médico y el filtrado cuidadosamente diseñado permiten que los cargadores funcionen de manera segura junto a dispositivos electrónicos sensibles sin generar interferencias perjudiciales o sucumbir ante perturbaciones eléctricas externas. Un diseño mecánico robusto que incluya protección frente al polvo, la humedad y las vibraciones también aporta un rendimiento consistente.

Pese a estos avances, a menudo se cometen errores en el diseño que siguen disminuyendo la fiabilidad y aumentando los costes a lo largo de la vida útil. Una gestión térmica inadecuada, una detección de baja exactitud, una carga excesivamente simple y una mala integración física provocan a menudo un envejecimiento más rápido y fallos imprevistos. Una carga demasiado rápida sin el control térmico suficiente, el funcionamiento continuo con la máxima carga y los cargadores genéricos que ignoran los requisitos de cada tipo de batería son especialmente dañinos. Los descuidos de tipo mecánico, como no permitir la expansión de la celda, o el diseño de sistemas que dificultan su mantenimiento, incrementan aún más el tiempo de inactividad y los costes del propio mantenimiento.

Para evitar estos errores se necesita un enfoque definido a nivel de sistema. La gestión de la batería, el diagnóstico predictivo, la optimización de los perfiles de carga y el diseño integral térmico y mecánico contribuyen a prolongar la vida útil y a reducir el coste total de propiedad.

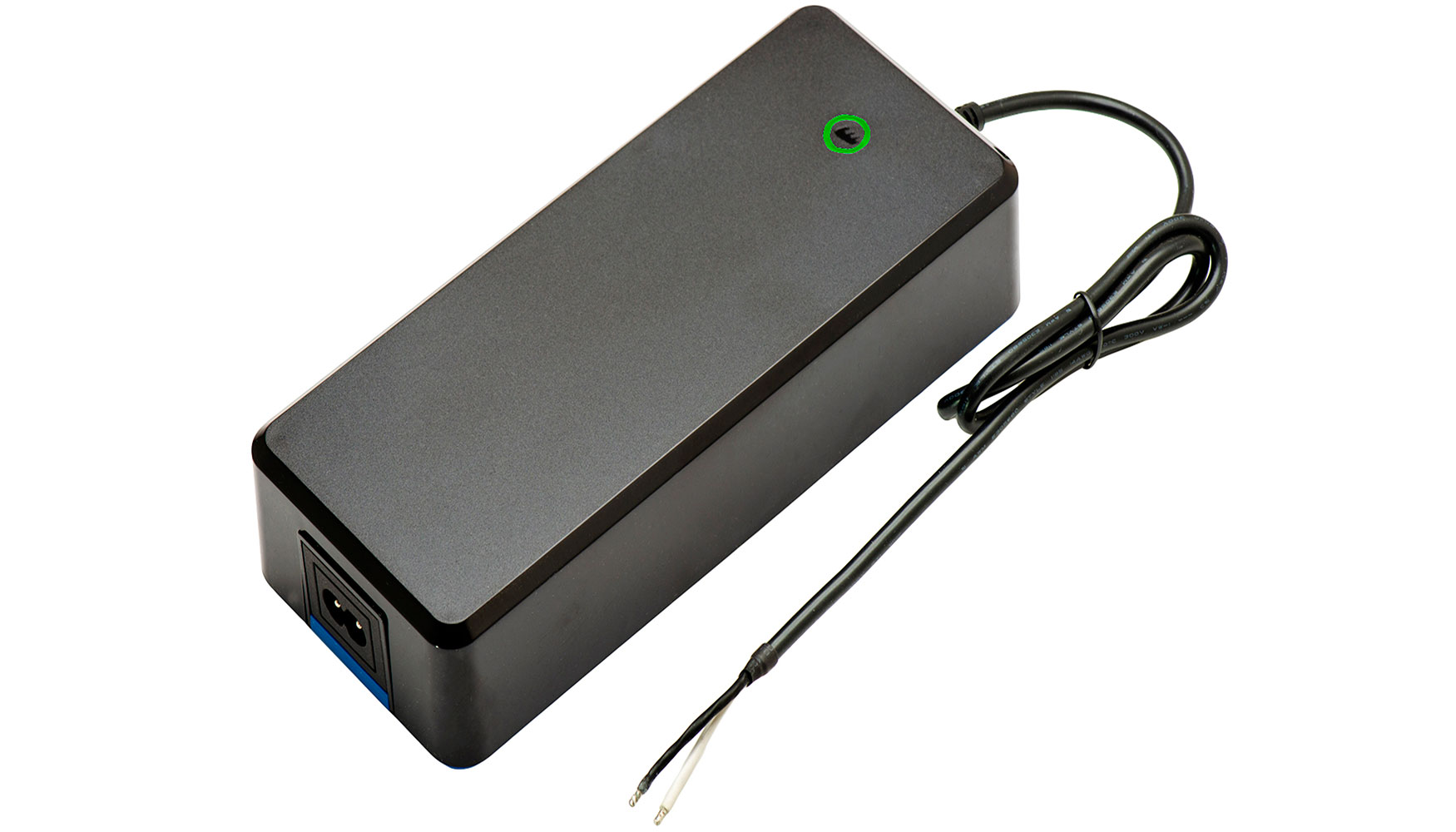

En este contexto, la nueva generación de cargadores de baterías de Mascot ilustran la transformación de los modernos principios de diseño en soluciones prácticas. Los cargadores de la compañía gestionados por microprocesador admiten baterías con diversos elementos químicos, emplean la carga en varias etapas con arranque suave y finalización automática, e incorporan numerosas funciones de protección en línea con las normas médicas e industriales. La flexibilidad, la compatibilidad global y los parámetros configurables de los cargadores de Mascot reflejan la dirección a seguir para esta tecnología en los equipos de seguridad crítica.

Dag Pedersen, director de Marketing, Mascot AS.

Los sistemas de carga de baterías se han convertido en elementos primordiales para la seguridad, la fiabilidad y la longevidad de los equipos industriales y médicos. Para los ingenieros de diseño, la selección fundamentada del cargador ha dejado se ser opcional y ha pasado a ser esencial para el rendimiento del sistema y su conformidad con la normativa. Al priorizar el control inteligente, la gestión térmica, la carga en función de cada tipo de batería dependiendo de su composición química y el cumplimiento exhaustivo de las normas, los ingenieros pueden disminuir el riesgo, prolongar la vida operativa y disminuir el coste total de propiedad. Solamente así es posible garantizar que los sistemas alimentados por baterías proporcionan un rendimiento seguro y previsible a lo largo de toda su vida útil.
