FFCs y conectores compatibles ofrecidos por GCT (Tecnología de Conectores Globales)
La tecnología FFC (Flat Flexible Cable) consiste en la fabricación de cables mediante la aplicación de pistas metálicas en una banda de plástico. Como su nombre indica, este tipo de cables (cintas) son flexibles, pueden ser doblados, y también funcionar en dispositivos con elementos móviles. Esta última propiedad se utiliza en equipos equipados con una cabeza móvil (montada en una guía lineal), como escáneres, impresoras, plotters, fresadoras CNC, etc. Dado que los FFC tienen un perfil muy bajo (grosor) y pueden contener muchos conductores, se han convertido en el estándar en la construcción de dispositivos móviles y los llamados wearables, permitiendo la conexión de módulos con un impacto mínimo en el tamaño del producto.
La empresa GCT (Global Connector Technology) es proveedora de una amplia gama de conectores utilizados en electrónica de precisión, muchos de estos productos están disponibles en el catálogo de TME. A continuación, presentamos una parte de este surtido: cintas FCC y conectores para su instalación. Muchos de ellos están disponibles directamente desde nuestros almacenes.
En este artículo describimos los siguientes temas:
- Tecnología Zero Insertion Force
- Conexión de cintas FFC a PCB
- Novedad en la oferta – FFC2A36: conector FFC vertical con bloqueo tipo flip-lock
- Selección y parámetros de las cintas FFC en el surtido de TME
Conectores ZIF
Los conectores ZIF (Zero Insertion Force) requieren muy poca fuerza para conectar el cable. En el caso de los zócalos diseñados para montar FFC, esta es una propiedad particularmente importante, ya que permite eliminar el riesgo de daño a la cinta. Su fijación en el conector se realiza utilizando una abrazadera en forma de palanca o cuña integradas en el cuerpo del zócalo.
Zócalos para cintas FFC
Los zócalos PCB para cintas FFC están hechos para montaje superficial (SMT). Se pueden distinguir dos propiedades básicas que dividen este surtido. La primera es el pitch de las pistas, es decir, los conductores que cubren la cinta, que también es el pitch de los pines del conector. Aquí se destacan productos de 0,5mm y 1mm. La segunda característica importante es la orientación del cuerpo con respecto a la superficie del PCB: horizontal o vertical. La elección del modelo estará dictada principalmente por consideraciones de diseño del dispositivo final.

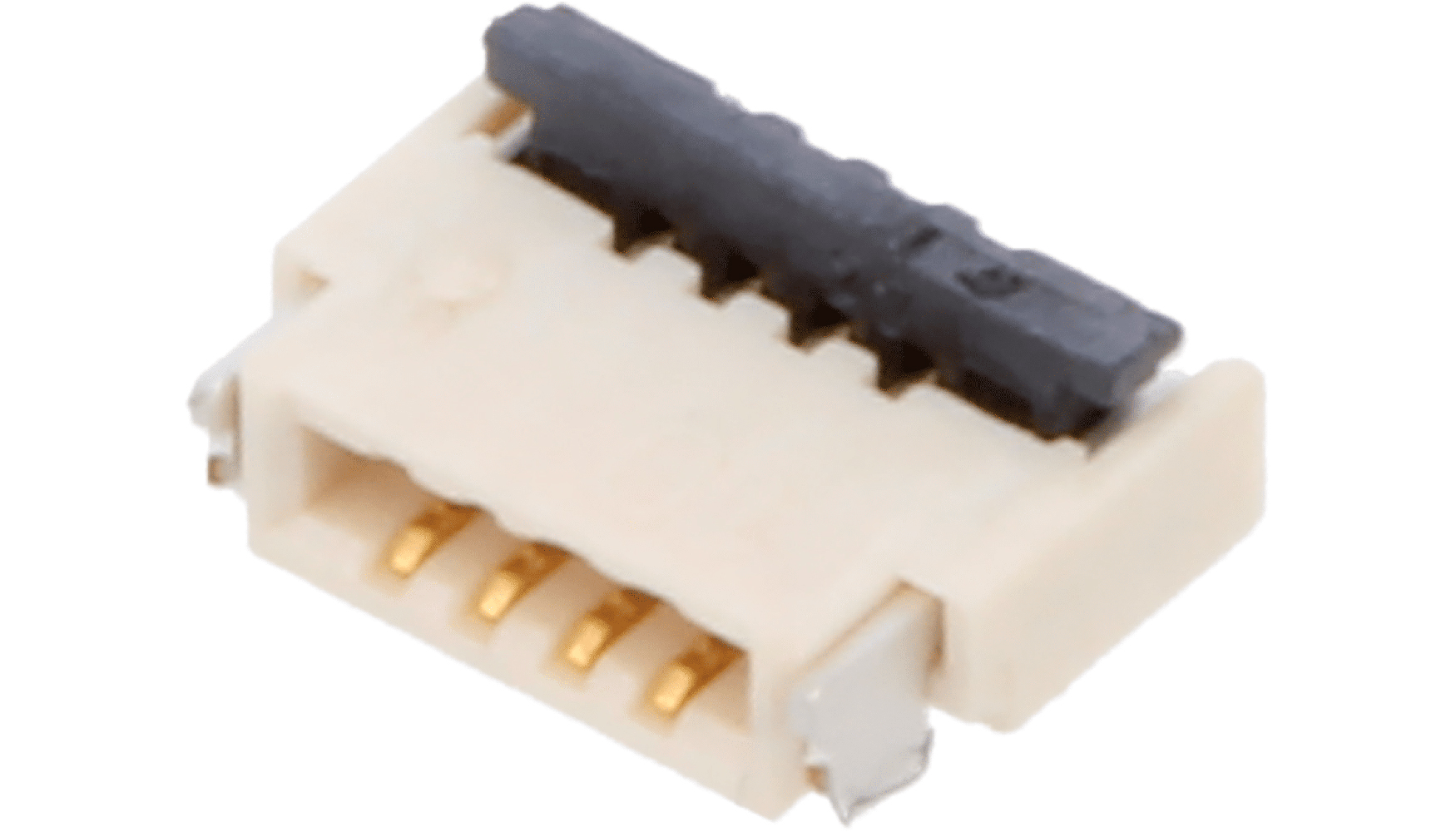

Pitch 0,5mm, horizontal.

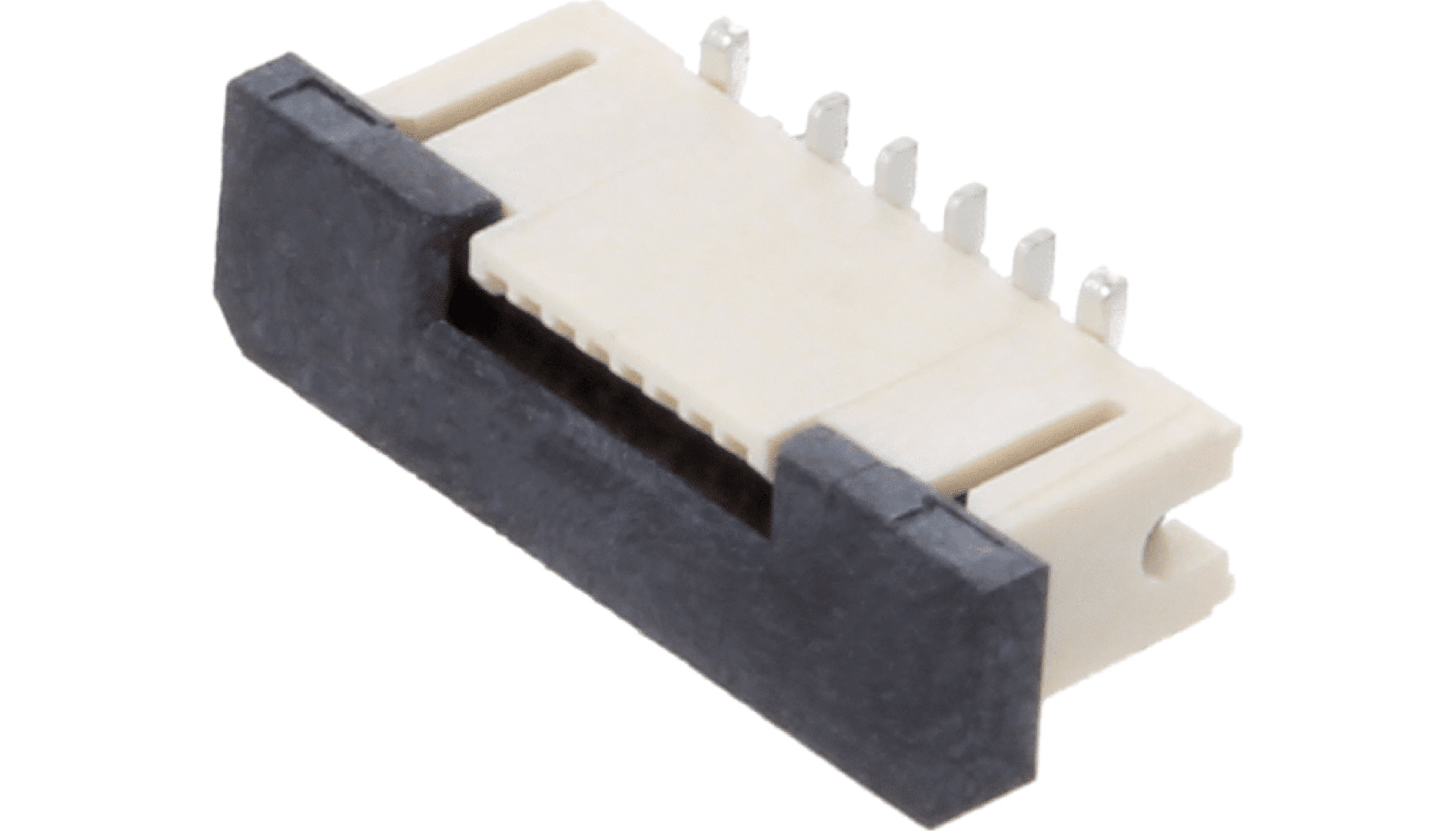

Pitch 0,5mm, vertical.

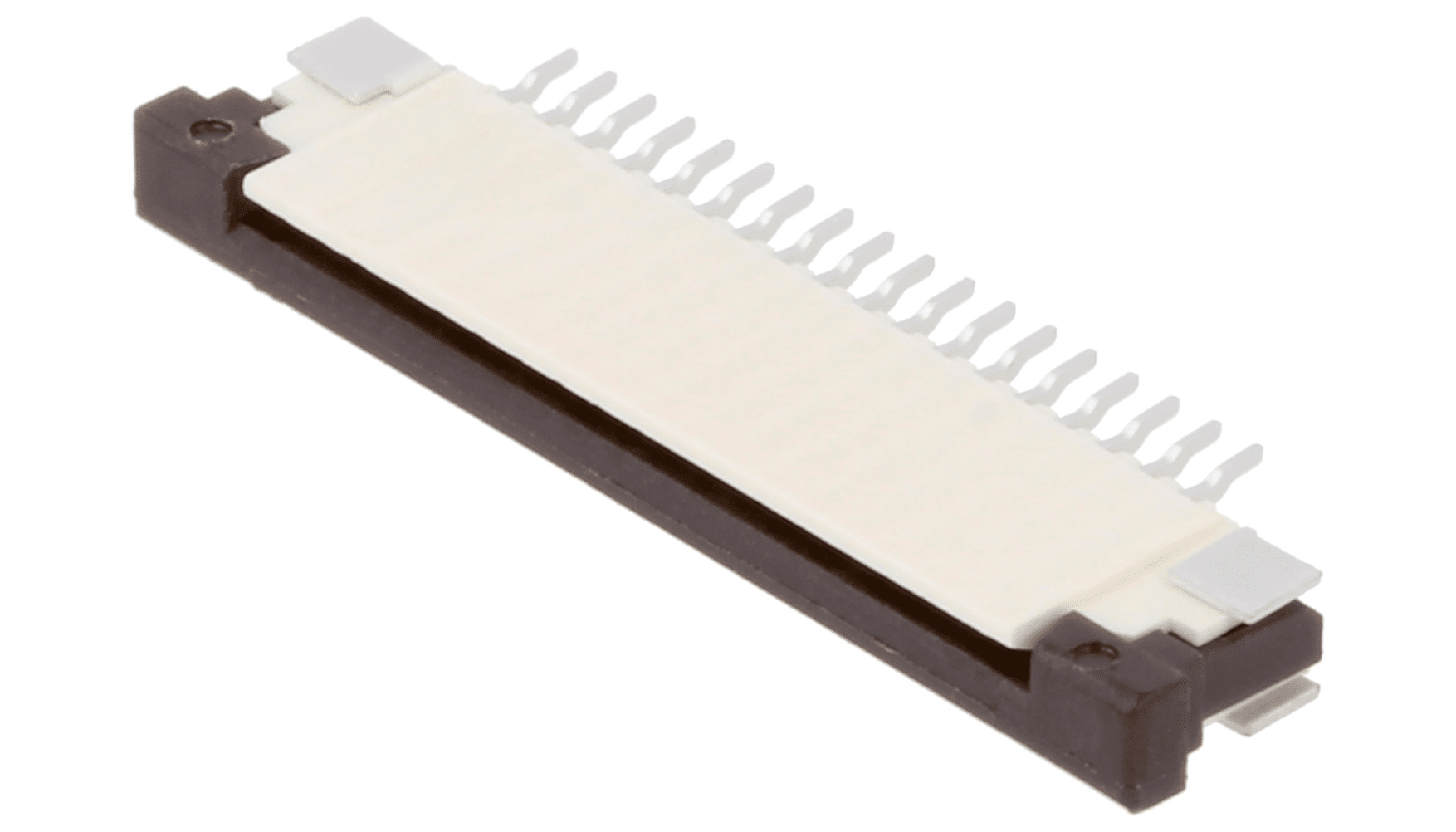

Pitch 1mm, horizontal.

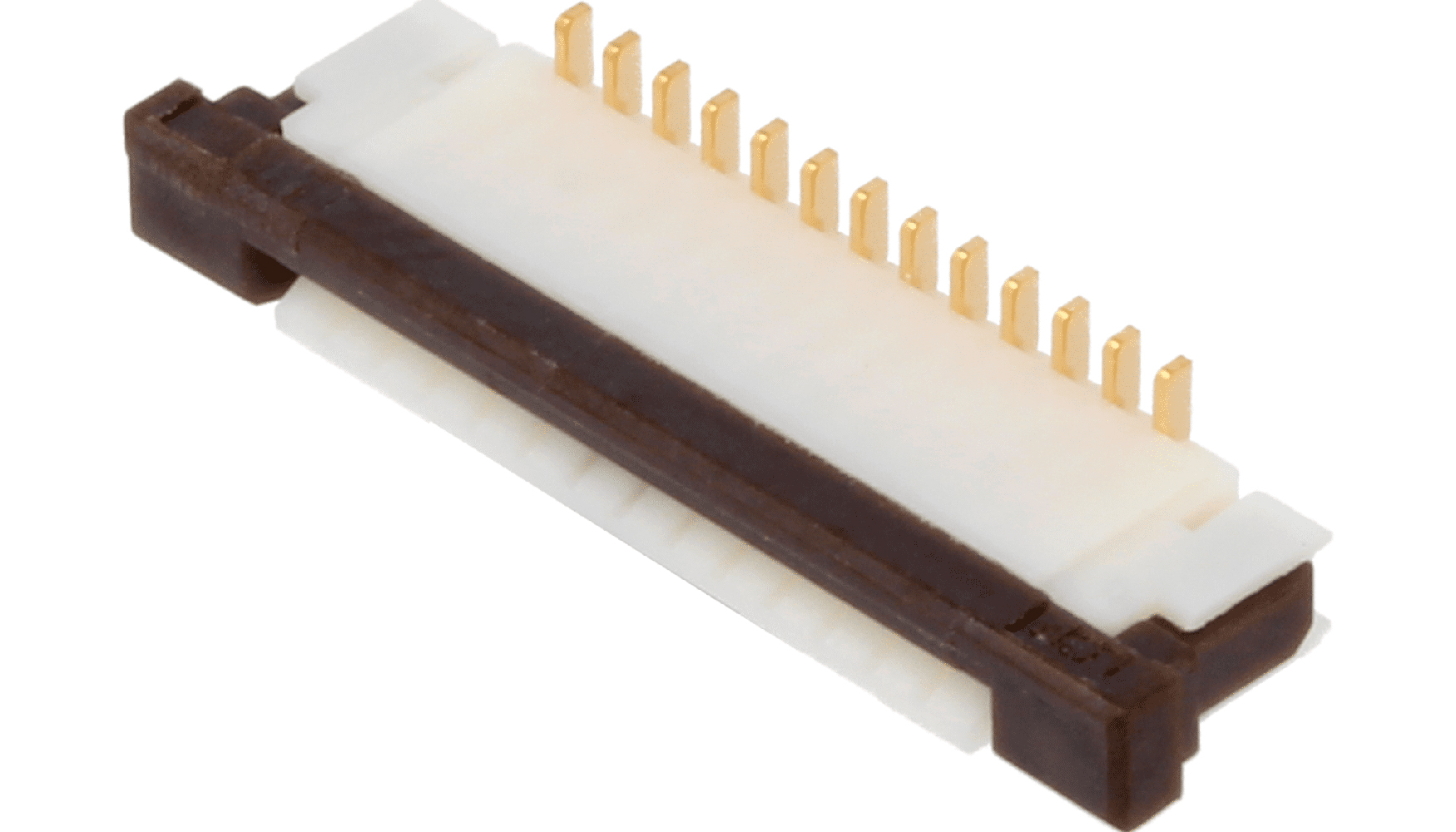

Pitch 1mm, vertical.
Los conectores ZIF de GCT disponibles en la oferta de TME tienen de 4 a 60 pines. Dependiendo del modelo, pueden manejar voltajes de 30V a 125V con una corriente máxima de hasta 1A. El dorado o el estañado que cubre los contactos los protege contra factores corrosivos, como la humedad. Los zócalos están diseñados para funcionar en un amplio rango de temperaturas (de -25°C a 85°C), permitiendo su montaje cerca de componentes que se calientan (convertidores de voltaje, baterías, controladores de carga).
Novedad en la oferta – FFC2A36: conector FFC vertical con bloqueo tipo flip-lock
La oferta se ha ampliado con un nuevo conector FFC2A36 con bloqueo tipo flip-lock en versión vertical. Ha sido diseñado pensando en aplicaciones que requieren la conducción de la cinta en dirección vertical. El conector utiliza la interfaz ZIF con un pitch de 0,5 mm y un mecanismo de cierre tipo flip-lock con una abrazadera que asegura una presión uniforme en todos los contactos de la cinta. El mecanismo de cierre con bisagra aumenta la estabilidad del bloqueo y proporciona una confirmación clara y tangible durante la instalación de la cinta. El conector está diseñado para trabajar con cintas FFC de GCT, tanto con contactos estañados como dorados. La configuración estándar incluye un diseño de pines en el lado derecho (right-hand), comúnmente utilizado en soluciones de montaje vertical. El elemento está equipado con clavijas de montaje reforzadas (fitting nails) cubiertas de estaño y contactos de aleación de cobre con una capa de níquel, lo que garantiza parámetros eléctricos estables y una alta durabilidad mecánica en un rango de temperaturas de –25°C a 85°C.
Cintas FFC
La oferta completa de cintas tipo FFC de la marca GCT en nuestro catálogo incluye más de mil productos. Tal amplio surtido se debe a la diversidad de los artículos en términos de su longitud (de 30mm a 304mm), el pitch de las líneas (0,5mm o 1mm), su número (de 4 a 50) y la posición de los pines: en los extremos opuestos del cable, los contactos pueden estar ubicados en la misma o en la superficie opuesta.

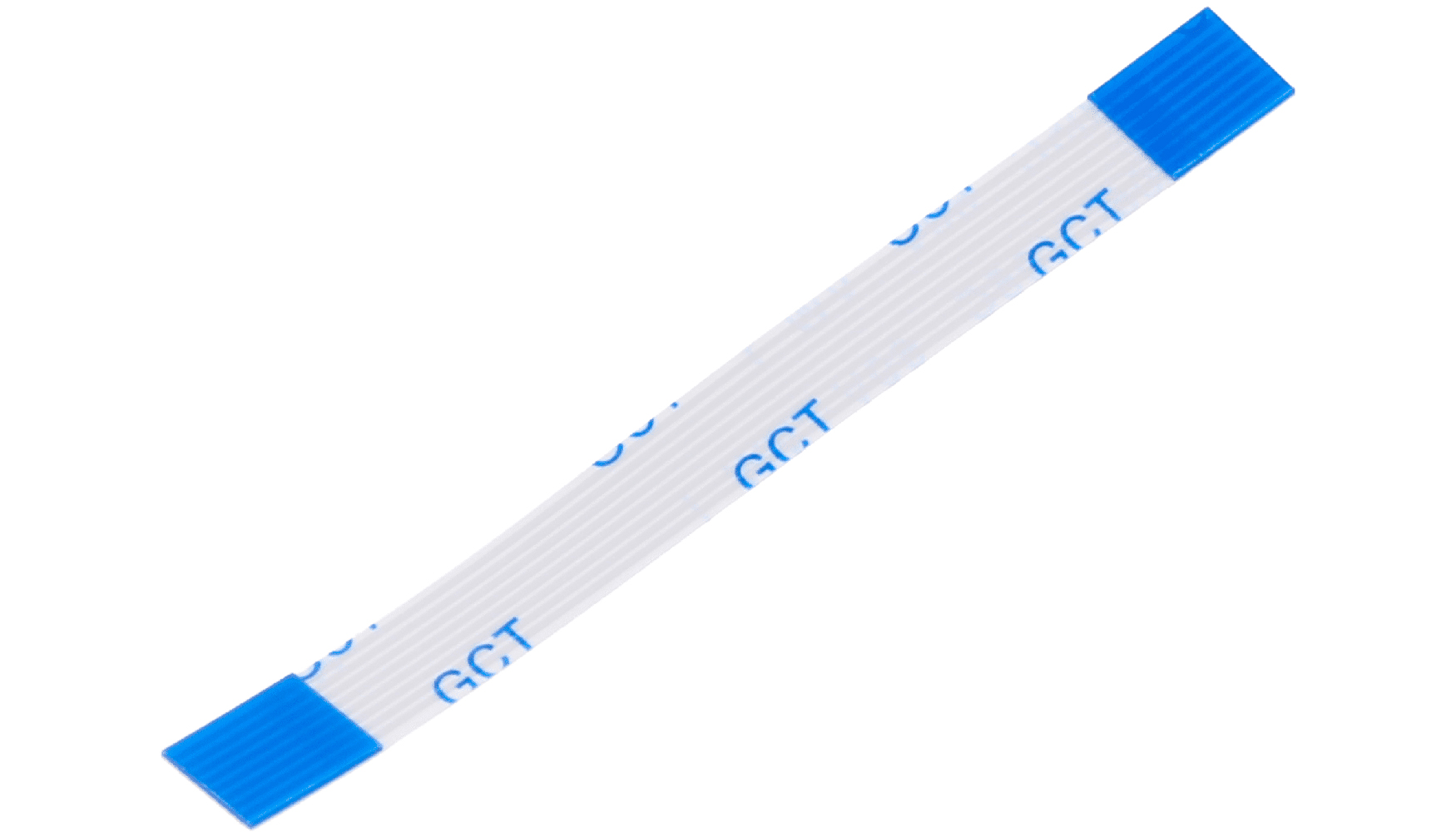

Longitudes hasta 100mm.

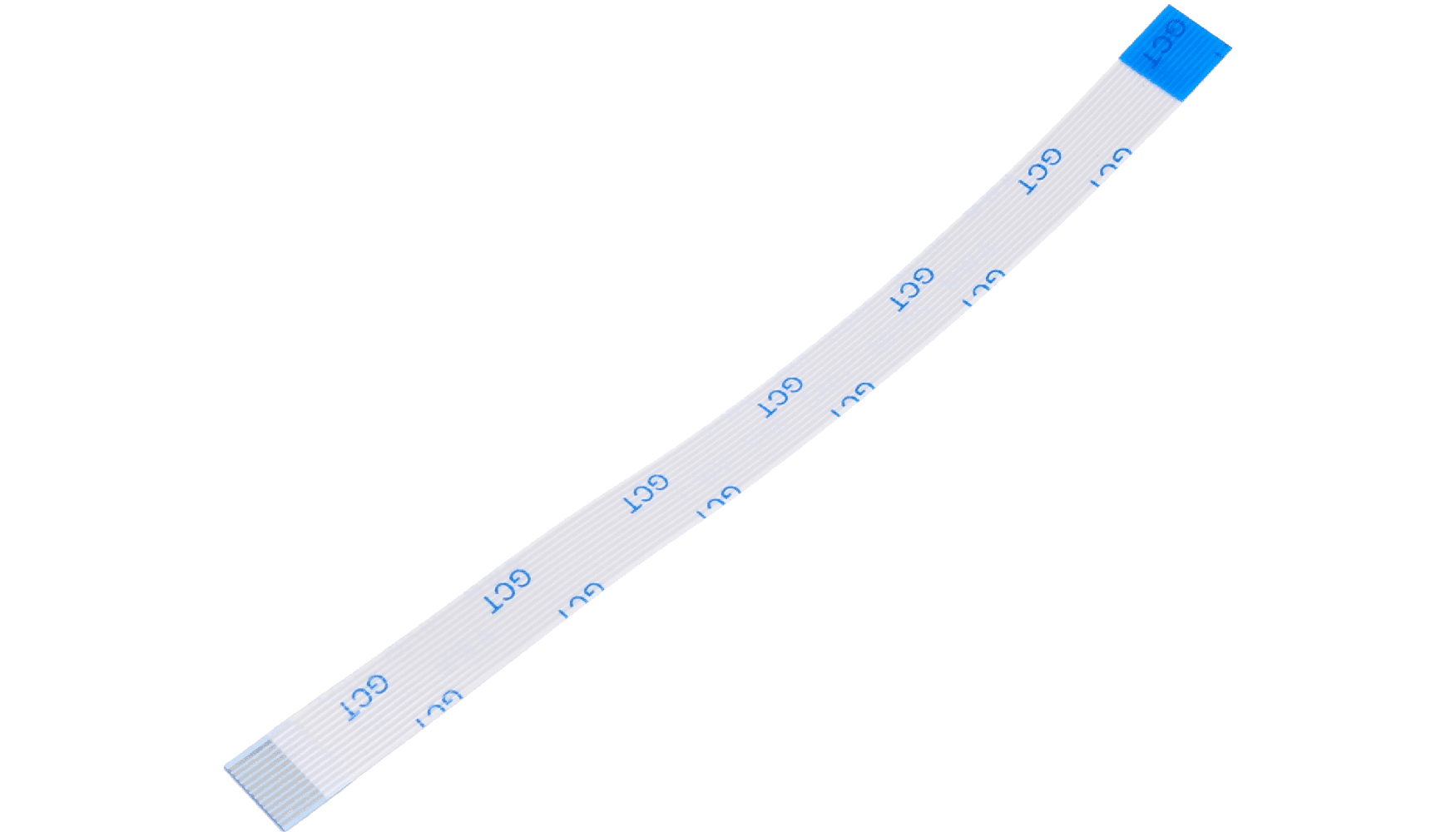

Longitudes 100…200mm.

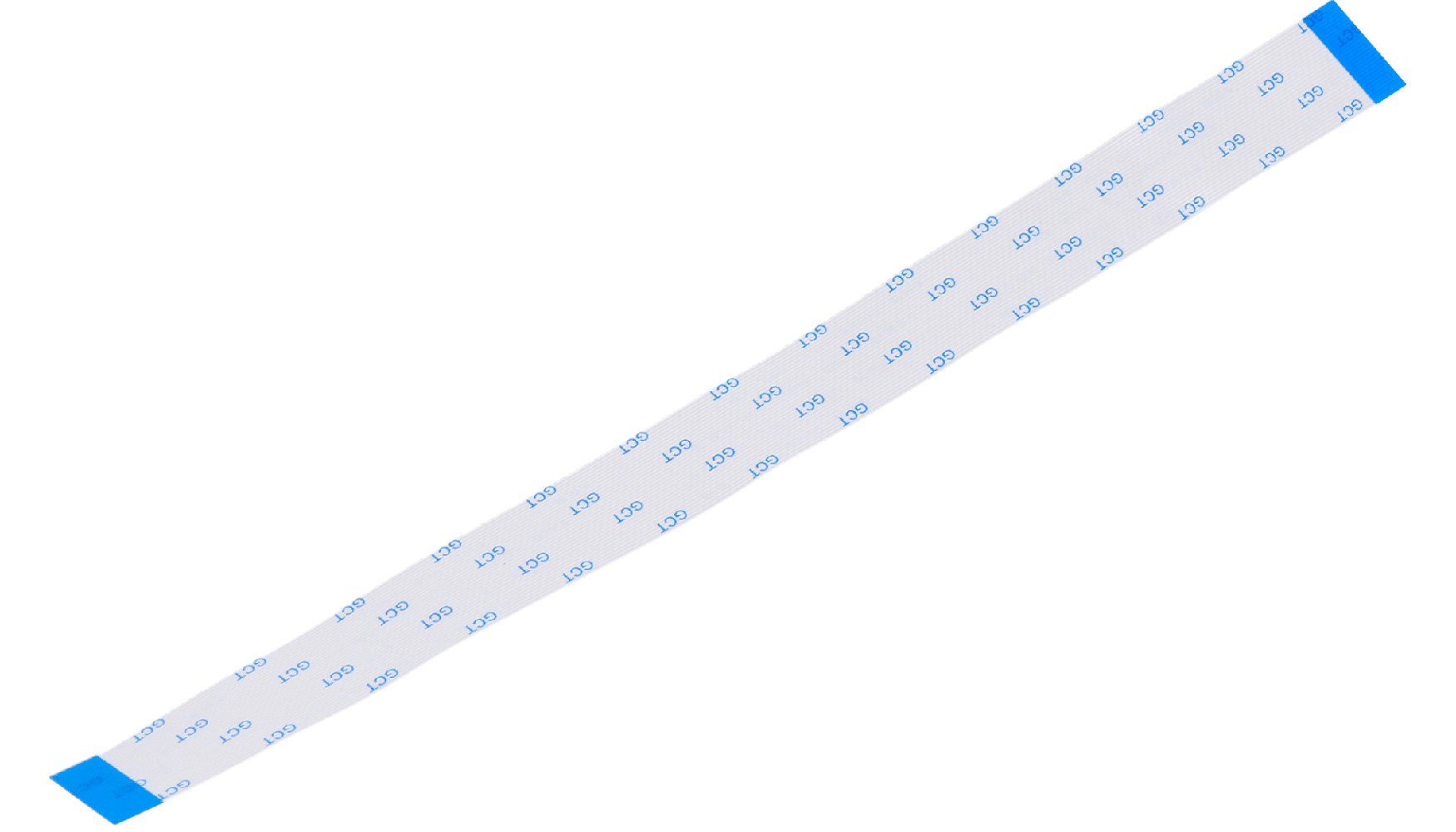

Longitudes 200…300mm.

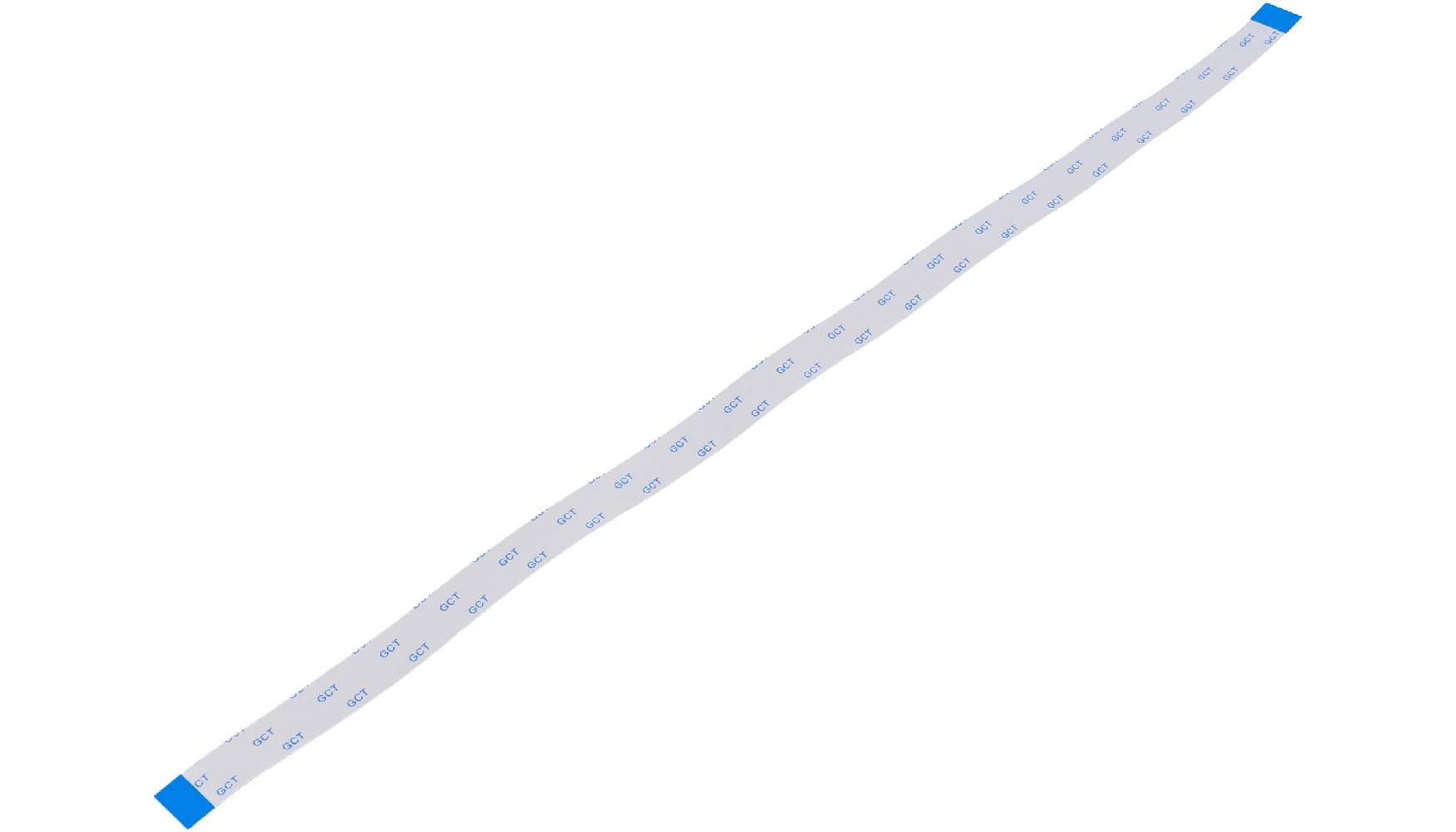

Más de 300mm.
Los parámetros de las cintas FFC reflejan o son similares a las características de los conectores descritos. El voltaje nominal para todos los productos es 60V (con una corriente de 0,5A o 1A), lo que permite su uso en una amplia gama de aplicaciones, también en circuitos de alimentación o carga. Los contactos están cubiertos con estaño, lo que asegura una baja resistencia de conexión, mientras que, para aplicaciones más exigentes, también están disponibles versiones con contactos dorados. Aquí también se destaca la gran tolerancia térmica, las cintas pueden funcionar en un entorno de -40°C a 80°C.
