Eficiencia energética y rendimiento adaptable: la vigencia permanente de los microcontroladores de 8 bits

En la actualidad, los microcontroladores PIC® y AVR® de 8 bits incorporan avanzados periféricos independientes del núcleo o CIP (Core Independent Peripherals) y periféricos analógicos inteligentes. Estas innovaciones mejoran las prestaciones de los sistemas de control, reducen el consumo y agilizan tanto el desarrollo como la comercialización.

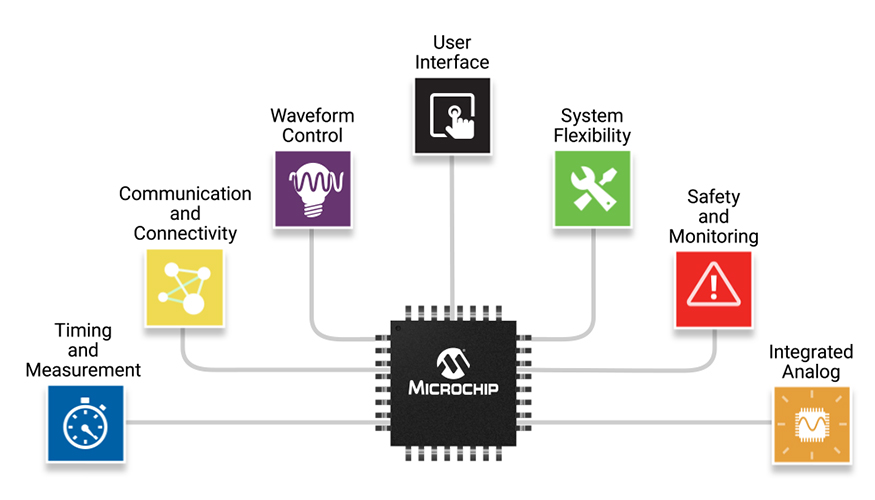

Los CIP son componentes de hardware especializados que funcionan con independencia de la CPU (Central Processing Unit). Estos periféricos integrados en los microcontroladores de 8 bits son fundamentales para diseñar soluciones de bajo consumo destinadas a varias aplicaciones, como nodos de sensores y sistemas de control en tiempo real. Los CIP, que reducen la carga de trabajo de la CPU, ayudan a disminuir el consumo total garantizando unas respuestas fiables y determinísticas. El menor tamaño del código, junto con el tiempo ahorrado en el desarrollo y el mayor espacio disponible en la memoria para las aplicaciones, son sus principales ventajas. El MCC (MPLAB® Code Configurator) simplifica aún más el proceso de desarrollo ya que lo hace más accesible para un gran número de desarrolladores pertenecientes a la comunidad de los sistemas embebidos.

1. MVIO (Multi-Voltage I/O): El MVIO permite que un solo puerto del microcontrolador funcione con una tensión distinta a la del resto del microcontrolador, acabando así con la necesidad de componentes externos al conectarse a dispositivos con diferentes tensiones de alimentación; por ejemplo, la conexión de un microcontrolador de 5V a un sensor de 1,8V.
2. Comunicación I3C®: La introducción de I3C en los microcontroladores cubre la creciente demanda de mayores velocidades de transmisión de datos en aplicaciones como nodos perimetrales (edge) conectados a la nube e interfaces de sensores que exigen una comunicación de alta velocidad y bajo consumo.
3. CLB (Configurable Logic Block): El CLB es un módulo lógico digital reconfigurable integrado en el microcontrolador, similar a un CPLD (Complex Programmable Logic Device). Está formado por 32 elementos lógicos basados en un diseño propio de una tabla de consulta o LUT (look-up table) que permite a los ingenieros crear funciones lógicas basadas en hardware a medida dentro del microcontrolador.

Los microcontroladores que incorporan periféricos analógicos inteligentes desempeñan un papel primordial en funciones que abarcan desde la gestión del sistema hasta tareas complejas del controlador. Estos periféricos integran tareas que se suelen manejar externamente en el microcontrolador, por lo que mejoran la respuesta del sistema y reducen los costes de la lista de materiales. Estos periféricos analógicos automatizan el análisis de la señal, proporcionan datos de compensación para moduladores digitales por ancho de pulso (PWM) y ofrecen capacidades de apagado automático sin necesidad de que intervenga la CPU.

1. Amplificadores operacionales: La integración de amplificadores operacionales como periféricos permite crear circuitos analógicos dentro del microcontrolador, por lo que ofrece la posibilidad de disminuir la necesidad de componentes externos.
2. ADCC (Analog-to-Digital Converter with Computation): El ADCC es un periférico avanzado que incorpora funciones de computación como sobremuestreo, promediado y filtrado paso bajo que mejoran las capacidades de procesamiento de señal.

Una de las maneras más eficaces de acortar el tiempo de desarrollo del software consiste en reducir la cantidad de código necesaria. Los microcontroladores PIC y AVR de 8 bits están diseñados para utilizar sus periféricos de manera eficiente, minimizando el número de líneas de código requeridas por las funciones más comunes. Esta eficiencia acelera el proceso de desarrollo ya que la funcionalidad del hardware se valida en la fábrica, lo cual simplifica la programación y garantiza la fiabilidad.

El consumo sigue siendo un factor crítico para el diseño de sistemas embebidos, especialmente en aplicaciones como sensores inalámbricos, sistemas de automoción, electrodomésticos y dispositivos médicos. Los microcontroladores de 32 bits son más rápidos pero también suelen consumir más. El menor consumo de los microcontroladores de 8 bits, especialmente en modo de ejecución, garantiza una mayor autonomía de la batería y hace que sean ideales para muchas aplicaciones. Además, los microcontroladores modernos de 8 bits suelen ofrecer un mejor equilibrio de las funciones periféricas que los dispositivos de 32 bits con un precio similar, lo cual les permite gestionar más tareas en el hardware y prolongar el tiempo de la CPU en reposo. En algunas aplicaciones, el tiempo de funcionamiento de la CPU es prácticamente nulo, lo cual proporciona una importante ventaja a los microcontroladores de 8 bits.

Ulises Iniguez, Microchip Technology.

Pese a los avances tecnológicos, los microcontroladores de 8 bits siguen siendo imprescindibles gracias a su eficiencia, adaptabilidad y rentabilidad. Los microcontroladores PIC y AVR de Microchip ofrecen CIP (Core Independent Peripherals) y funciones analógicas inteligentes que automatizan el procesamiento de la señal y optimizan la gestión del consumo, por lo que son ideales para aplicaciones que exigen eficiencia energética como sensores inalámbricos y sistemas de automoción. La flexibilidad de funciones como MVIO (Multi-Voltage I/O) y CLB (Configurable Logic Blocks) permite a los diseñadores crear soluciones complejas a medida de forma sencilla y disminuye la necesidad de componentes externos.

Los sistemas embebidos siguen evolucionando y la combinación única de rendimiento, eficiencia energética y sencillez de desarrollo que ofrecen los microcontroladores de 8 bits garantiza su importancia futura. Bien sea prolongando la autonomía de la batería o integrando periféricos inteligentes, los microcontroladores de 8 bits seguirán desempeñando un papel fundamental en el moderno diseño embebido. La conclusión es que siempre habrá un lugar en el mercado embebido para los microcontroladores económicos y energéticamente eficientes de 8 bits.
