Würth Elektronik actualiza su gama de separadores de SMD

Würth Elektronik cambia sus separadores SMD para PCB a aleaciones libres de plomo. Este cambio ofrece a los fabricantes de electrónica una mayor seguridad en cuanto a planificación, ante la finalización de las exenciones RoHS a finales de junio de 2027: los separadores SMD cumplirán de ahora en adelante con los estándares ambientales vigentes y los requisitos normativos aplicables. La segunda gran novedad son opciones adicionales para el montaje SMD.

Würth Elektronik pone a disposición de sus clientes espaciadores SMD libres de plomo. ‘Libre de plomo’ se refiere al valor límite del 0,1 % según la Directiva RoHS (Restriction of Hazardous Substances) del Parlamento Europeo.

La adaptación afecta a la familia de productos WA-SMSI con rosca interior, la WA-SMST con agujero pasante, los WA-SMSR que generan separación en la parte inferior de la PCB, así como los WA-SMSSR con remache de expansión. Con un contenido de plomo inferior al 0,1 %, los separadores SMD de Würth Elektronik cumplen con la normativa RoHS (2011/65/UE y 2015/863/UE. Con el fin de satisfacer los requisitos de calidad de sus clientes, los separadores SMD libres de plomo han sido ampliamente probados y certificados. Asimismo, pueden utilizarse fácilmente con pastas de soldadura libres de plomo.

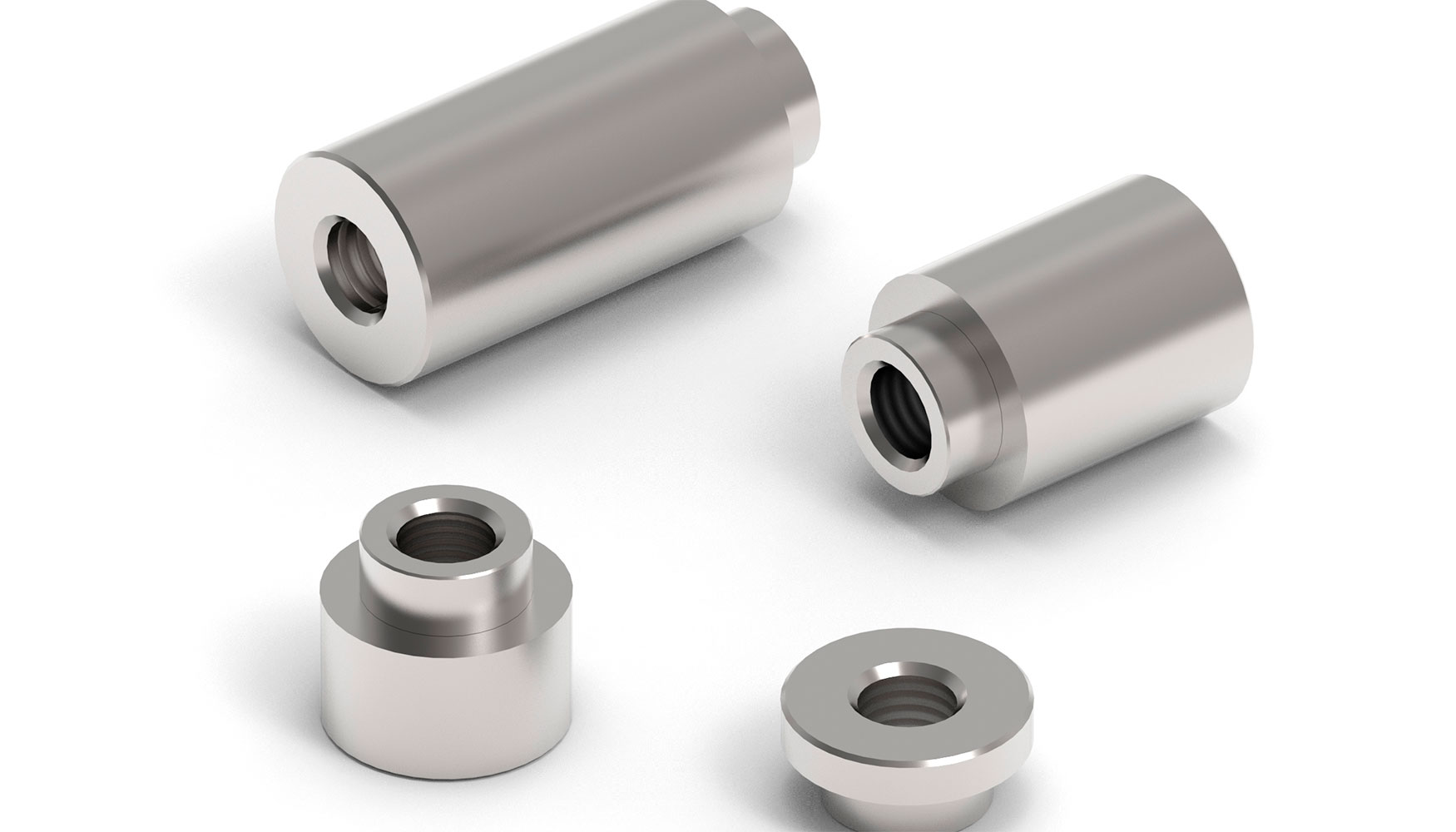

Los separadores SMD libres de plomo de Würth Elektronik ofrecen a los fabricantes de electrónica mayor seguridad en su planificación.

Gracias a los nuevos separadores SMD con un contenido de plomo inferior al 0,1 %, los fabricantes de electrónica tendrán seguridad en la planificación ya que los módulos electrónicos en los que se utilizan estos pueden planificarse y diseñarse de manera segura para el futuro. El uso de componentes libres de plomo elimina la necesidad de complejos rediseños, nuevas homologaciones o certificaciones, así como los riesgos de incumplimiento normativo.

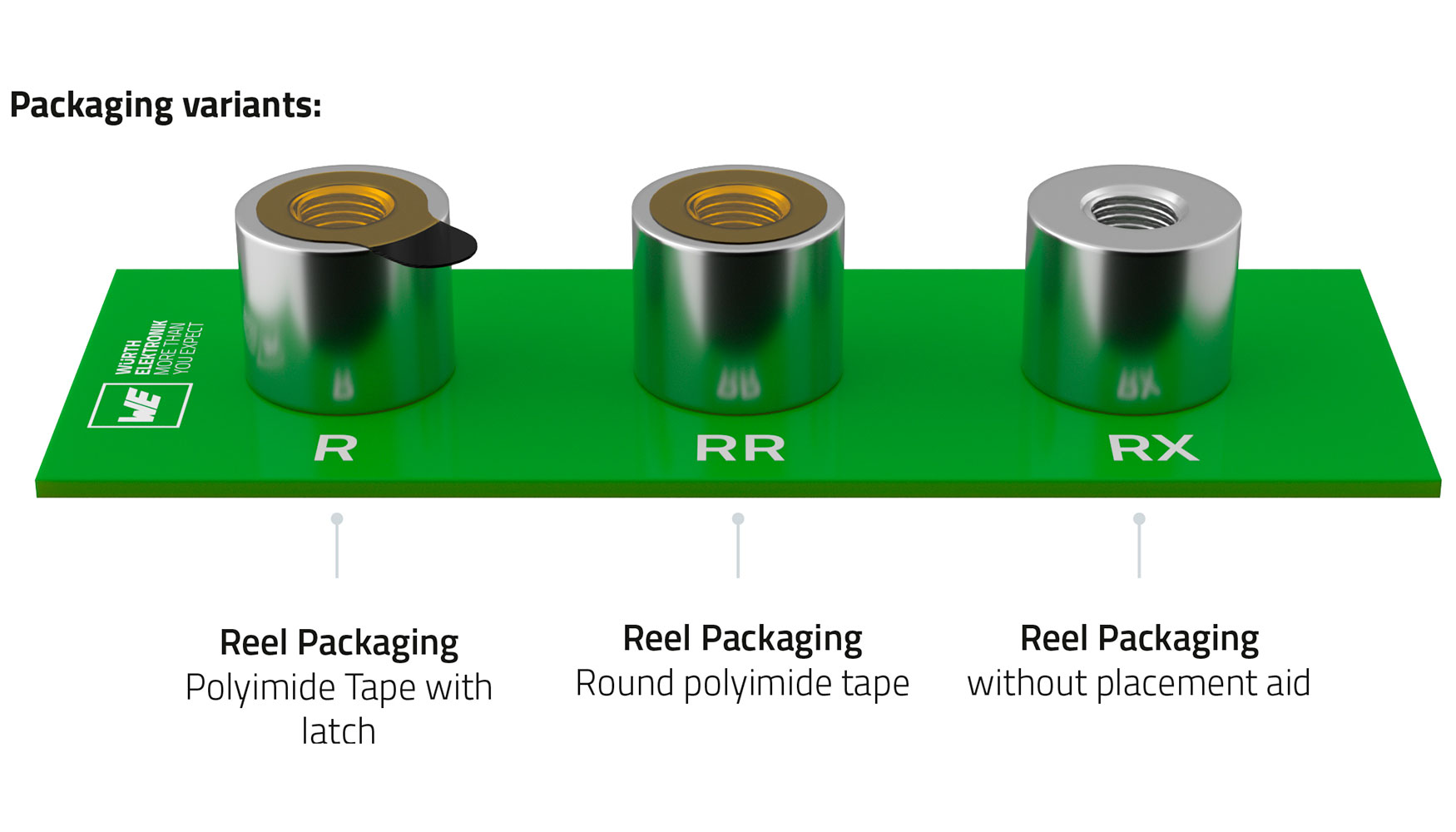

Ya están disponibles dos nuevos medios de montaje SMD para los espaciadores SMD: las variantes 'RR' y 'RX'.

También hay novedades para los sistemas de montaje SMD. Hasta el momento solo había una versión para montaje en forma de lámina de poliamida con lengüeta (abreviatura R), y ahora se han incorporado dos variantes adicionales: ‘RR’ y ‘RX’. La versión circular 'RR' responde a un requisito específico. En situaciones en las que la inspección óptica de componentes pequeños podría verse obstaculizada, se omite la lengüeta que facilita retirar la lámina.

Con la variante ‘RX’, Würth Elektronik adopta un enfoque distinto para la fabricación en masa. Los espaciadores SMD ‘RX’, diseñados para grandes cantidades, prescinden de la lámina: las boquillas especiales de los sistemas de montaje automático pueden manejar fácilmente esta variante de separador SMD y posicionarla con precisión sobre la placa de circuito impreso. No se generan residuos ni es necesario retirar las láminas de manera laboriosa.

Estos separadores no solo permiten un diseño de placas de varias capas, sino que también sirven para el montaje de sensores, LED o pantallas. Asimismo, se pueden utilizar para fijar placas de circuito impreso a sus carcasas y también como soporte en placas grandes o con carga mecánica elevada.

Gracias a su acabado de estaño, resisten múltiples procesos de soldadura sin que su superficie se vea afectada (sin decoloración, burbujas ni fisuras). La combinación óptima de la geometría de los pads de soldadura, la pasta de soldadura y el espesor de estaño de la aleación superficial da como resultado conexiones mecánicas seguras con elevadas fuerzas de sujeción y pares.
