Aprovechar las ventajas del apantallamiento EMI para equipos de detección y seguridad

Muchas soluciones de este tipo utilizan tecnología de imágenes, lo que probablemente significa que tienen requisitos de protección contra Interferencias Electromagnéticas (EMI) para garantizar que las operaciones continúen a un nivel óptimo sin errores. Por lo tanto, la elección correcta de la solución de apantallamiento EMI en función de las condiciones ambientales, los requisitos de apantallamiento, la capacidad de fabricación y la vida útil del dispositivo debe ser una preocupación fundamental para los ingenieros de diseño de sistemas.

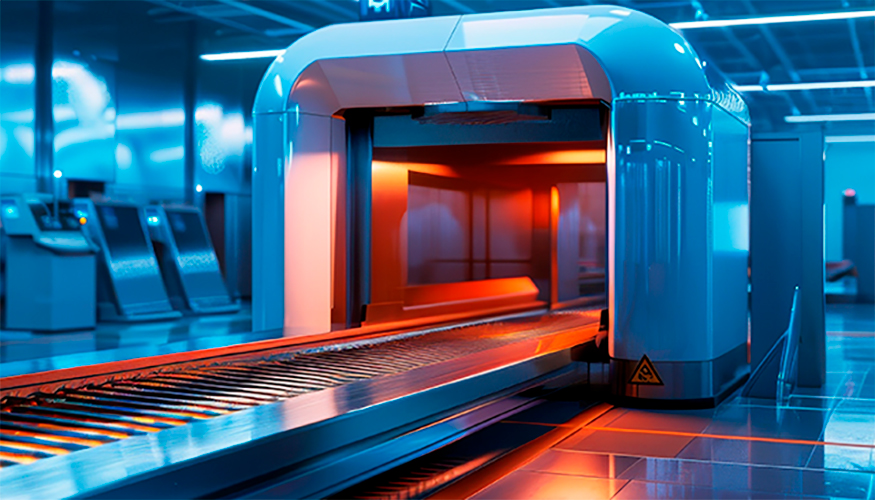

Abordar un vuelo, visitar un museo, entrar a un festival, asistir a un caso judicial: todas estas actividades suelen implicar controles de seguridad. La tecnología que facilita estos controles desempeña un papel importante en cuanto a la seguridad y el bienestar públicos, ya que con ella es posible escanear identificaciones, equipaje, paquetes y personas.

Pero las aplicaciones de los sistemas de detección y seguridad se extienden mucho más allá de la atención del público. Un ejemplo de ello es C4ISR (Comando, Control, Comunicaciones, Informática, Inteligencia, Vigilancia y Reconocimiento), un concepto militar fundamental que abarca los sistemas y procesos utilizados para recopilar, procesar y difundir información para respaldar la toma de decisiones en operaciones militares. Las operaciones de C4ISR dependen en gran medida de la tecnología de escaneo para la detección avanzada de amenazas y las tareas de inspección o detección.

Luego está la logística, donde los servicios de envío, los servicios de mensajería y el transporte de paquetes utilizan equipos de detección para garantizar una entrega y un enrutamiento seguros mientras se supervisan las sustancias ilícitas.

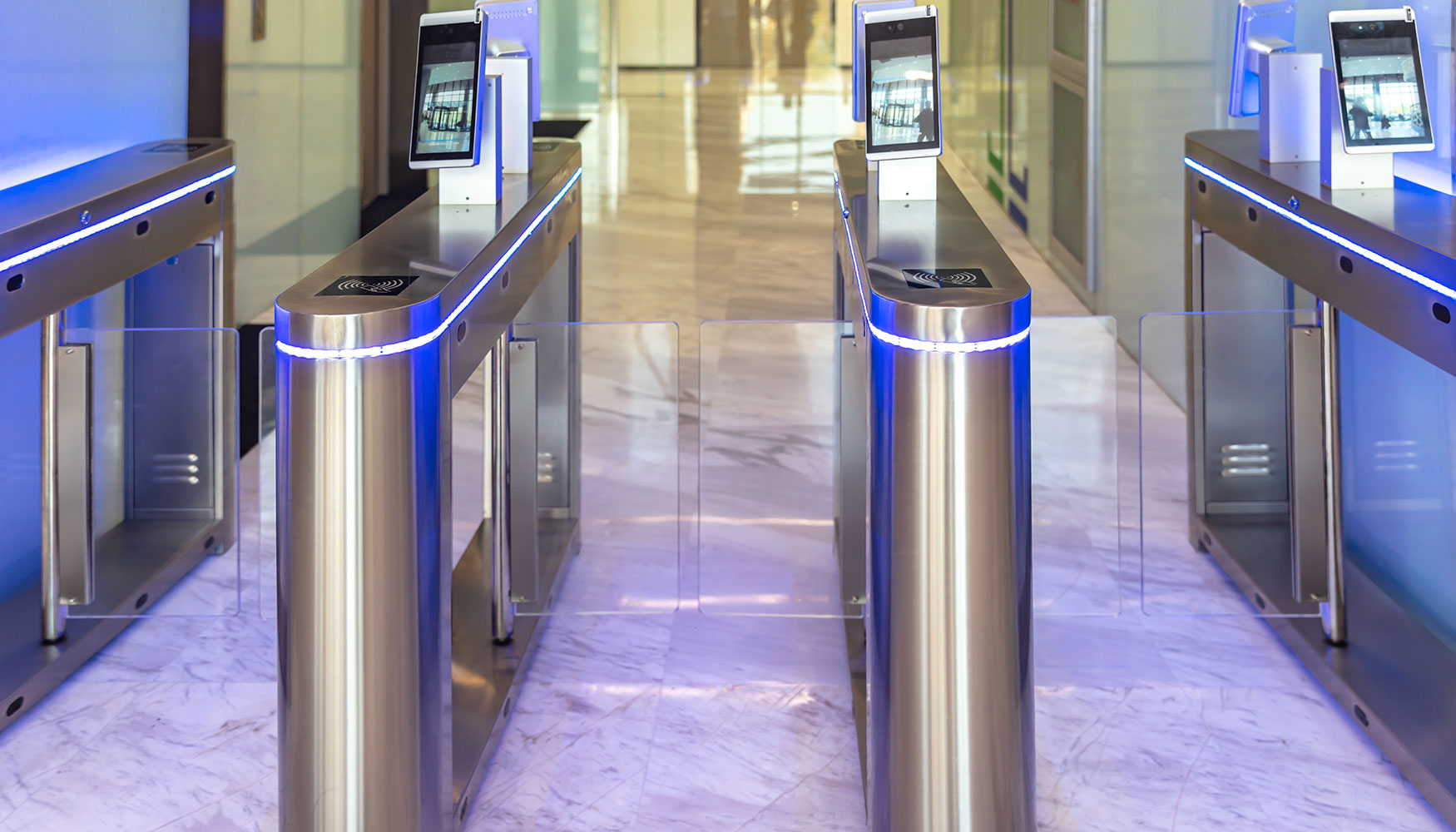

Se pueden encontrar otros usos de este equipo cada vez más frecuente en aplicaciones biométricas, como en escáneres de palma y oculares y en el hardware utilizado en los sistemas de reconocimiento facial.ntre los ejemplos de aplicaciones de detección no relacionadas con la seguridad se incluyen la espectrometría de masas, la espectroscopia láser y las herramientas de fotoionización para facilitar las pruebas o el descubrimiento de fármacos, la detección de contaminación alimentaria, el análisis de residuos de pesticidas, la determinación de la proporción de isótopos, la detección química, la identificación de proteínas y la datación por carbono. Además, gracias a la sofisticada maquinaria de imágenes médicas, como los escáneres de resonancia magnética, los médicos pueden identificar anomalías como el cáncer para realizar diagnósticos exhaustivos y tratamientos específicos.

Cualquiera que sea la aplicación, la tarea de este equipo es en gran medida la misma: detectar agentes u objetos extraños con precisión. Es crucial que estos sistemas complejos puedan funcionar de manera óptima y fiable en aras de la seguridad y la salud.

Las soluciones de apantallamiento EMI tienen un papel fundamental que desempeñar. Los ingenieros de diseño pueden mejorar la seguridad y el rendimiento de los dispositivos de detección y protección con juntas EMI, paneles de ventilación de aire con estructura alveolar protectora, productos de protección de cables, soluciones de conexión a tierra, laminados de protección o cintas metálicas de aluminio, según los requisitos de la aplicación.

Las EMI son ruidos o interferencias no deseados dentro o alrededor de un dispositivo eléctrico que pueden interferir con el rendimiento de un sistema.Entre las consecuencias de las EMI, puede incluirse un rendimiento degradado, a partir del cual la funcionalidad deteriorada provoca falsas alarmas y resultados inexactos en los detectores de seguridad. Otro problema es la pérdida y corrupción de datos, dado que las interferencias electromagnéticas pueden comprometer la comunicación y provocar una transmisión de datos defectuosa y un almacenamiento de información poco fiable. Las fallas del sistema y las brechas de seguridad son otros problemas potenciales. Por lo tanto, es vital mitigar esta interferencia en aplicaciones tan sensibles y calibradas con precisión como la tecnología de detección.

Los ingenieros también deben tener en cuenta que las emisiones y la susceptibilidad de EMI están altamente reguladas por varias autoridades de todo el mundo.Estas normativas tienen como objetivo garantizar que los dispositivos electrónicos no causen interferencias perjudiciales a otros dispositivos y que puedan funcionar correctamente cuando se exponen a EMI de otras fuentes.Por lo tanto, un apantallamiento EMI adecuado contribuye a la fiabilidad y consistencia de los dispositivos de imágenes de alta precisión.

Muchos tipos de soluciones de apantallamiento EMI pueden ayudar a garantizar que los dispositivos de seguridad y detección funcionen de manera óptima y cumplan con los estándares normativos. Las soluciones a nivel de sistema incluyen juntas de elastómero conductoras y revestimientos conductores que protegen una carcasa o la junta de una carcasa, mientras que las soluciones a nivel de componentes incluyen apantallamiento a nivel de placa, componentes metálicos estampados y plásticos moldeados por inyección para proteger componentes electrónicos individuales o cavidades en una placa de circuito.

En todos los casos, los ingenieros de diseño deben considerar los diferentes componentes que requerirán apantallamiento, ya que a menudo será necesario adoptar una variedad de productos para proporcionar una protección completa. La clave aquí es asociarse con un proveedor acreditado, experimentado y bien informado sobre productos de apantallamiento EMI que hayan demostrado su rendimiento en estos entornos operativos desafiantes.Entre las soluciones comunes para equipos de detección y seguridad, se incluyen juntas de elastómero conductoras de electricidad, juntas de protección de tela sobre espuma y pinturas de protección.

Las juntas de elastómero conductoras de electricidad, que normalmente se utilizan en el sellado de huecos en las interfaces de la carcasa, son una excelente opción para la resistencia a la corrosión, el sellado ambiental y el apantallamiento EMI rentable. Varios rellenos conductores están diseñados para garantizar la compatibilidad galvánica, a la vez que proporcionan una baja resistencia de contacto entre las superficies de acoplamiento. Estas juntas elastoméricas están disponibles en forma de láminas moldeadas o piezas troqueladas, lo que permite una mayor complejidad y detalle de las piezas, o se extruyen en tiras y se ofrecen como cable por metro o empalmadas (fusionadas) para formar un sello continuo.

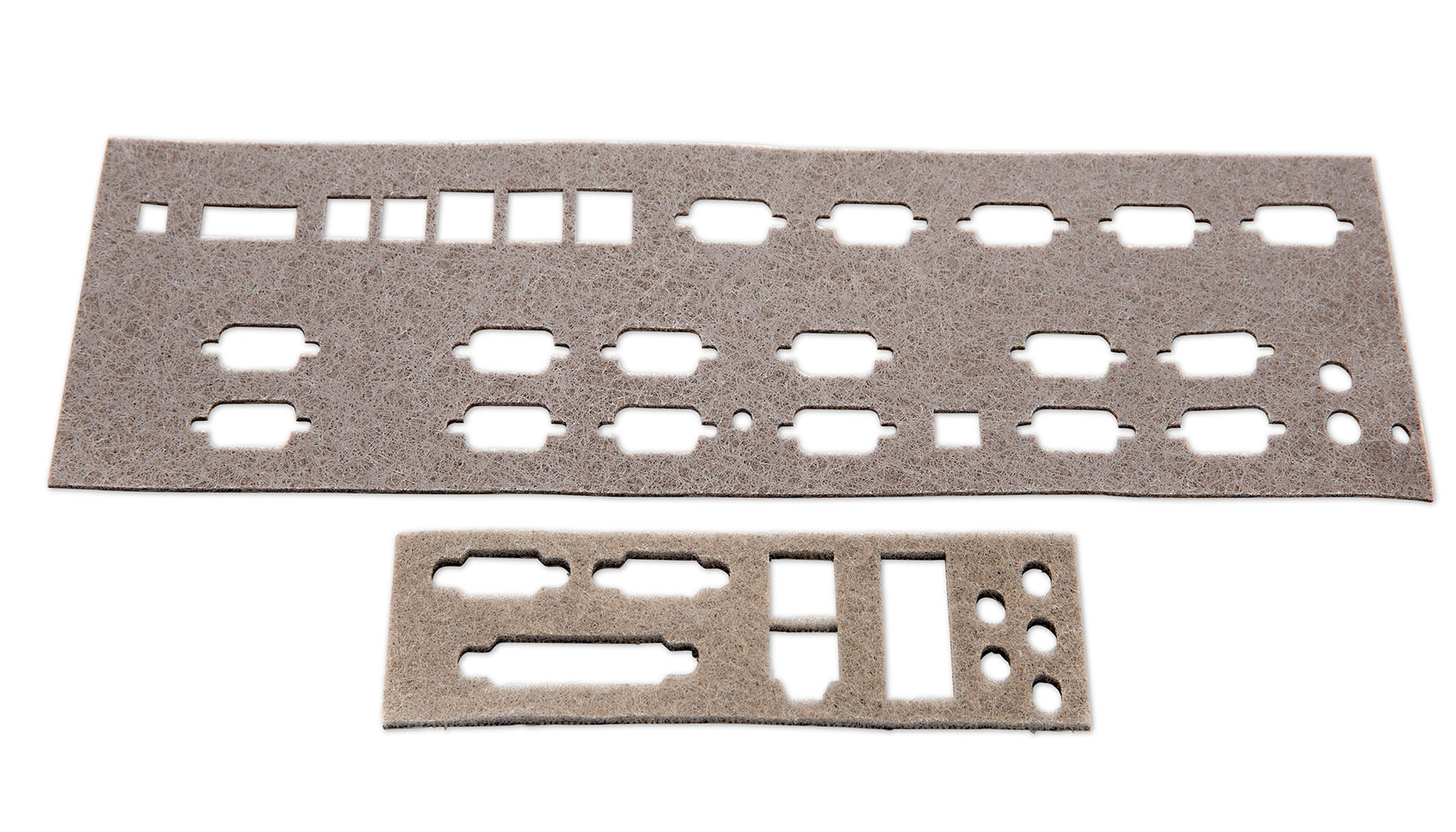

Las juntas de apantallamiento de tela sobre espuma son adecuadas tanto para el apantallamiento EMI como para la conexión a tierra eléctrica. Estas juntas de apantallamiento EMI, que consisten en un tejido conductor envuelto sobre espuma de baja densidad no conductora, normalmente vienen en forma de tira y en una variedad de perfiles estándar y personalizados. Son ideales en aplicaciones de interior, como equipos de detección y seguridad: de hecho, para cualquier aplicación que requiera una fuerza de compresión baja, pero que aún necesite una alta conductividad y atenuación de blindaje. Otro tipo de la misma junta presenta fibras plateadas tejidas en espuma de baja densidad. Los productos de este tipo vienen en hojas para troquelar en formas personalizadas.

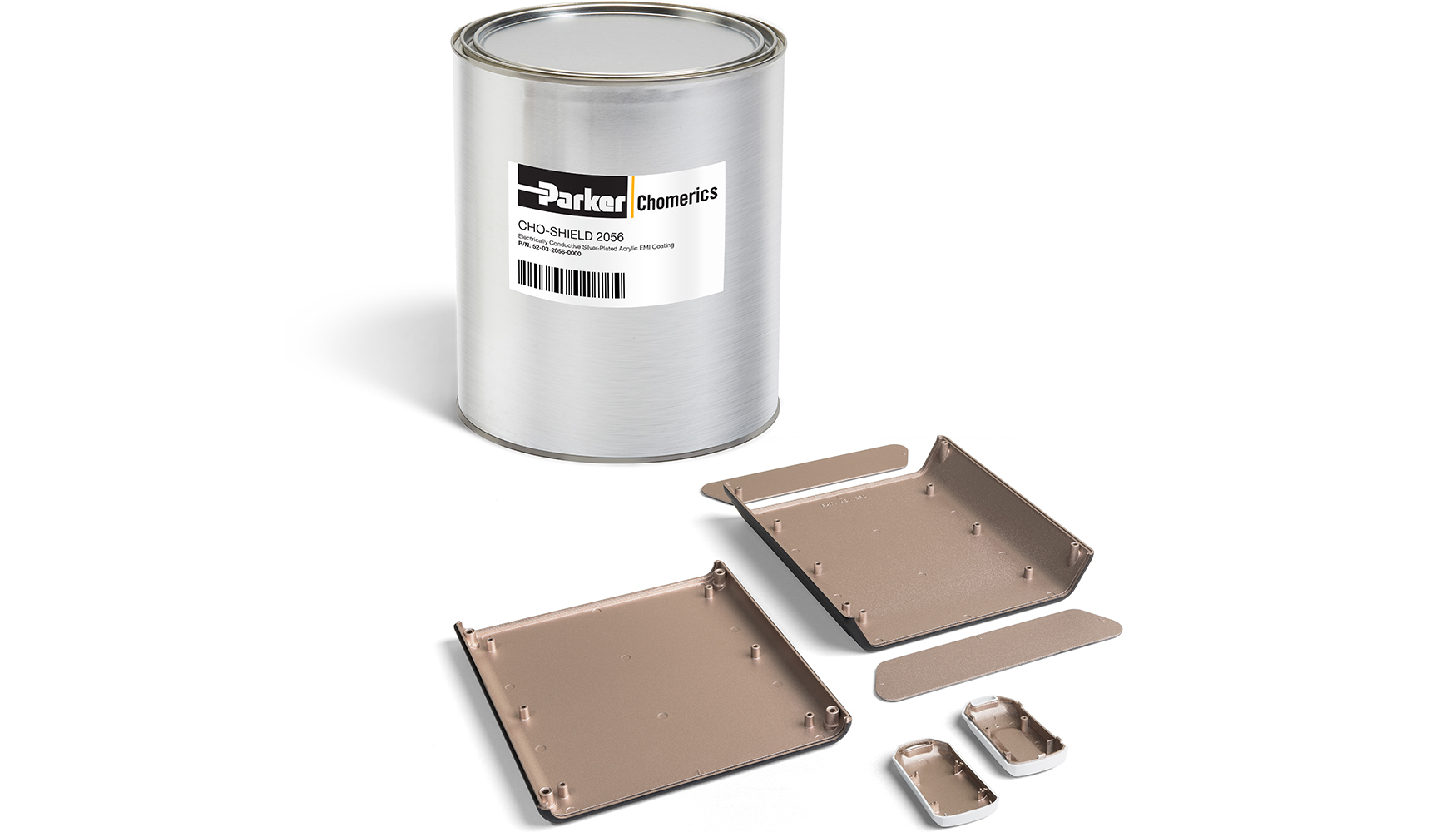

Otra opción abierta a los diseñadores de equipos de detección y seguridad es la pintura de apantallamiento EMI, cuya aplicación puede proteger los componentes internos de los sistemas con carcasas no conductoras. Un ejemplo sería la aplicación de un revestimiento conductor sobre un sustrato de plástico. El sustrato de plástico se eligió por sus propiedades físicas, como el peso ligero y la durabilidad, pero no proporcionaría apantallamiento EMI, a menos que se pintara con un revestimiento conductor. Estas pinturas establecen una capa conductora en la superficie sobre la cual se aplican, lo que interrumpe las EMI a través de la reflexión o la absorción y, posteriormente, reduce o elimina la cantidad de radiación que penetra en la barrera. Con las pinturas y revestimientos conductores, se facilita un blindaje EMI duradero, fiable y de alto rendimiento, a la vez que se respalda la flexibilidad del diseño, dado que se proporciona una solución de blindaje para diferentes materiales de sustrato y tamaños de carcasas electrónicas.

Un apantallamiento EMI fiable es crucial para garantizar que la tecnología de detección funcione correctamente y cumpla con su cometido. Parker Chomerics ofrece una amplia cartera de productos de apantallamiento EMI ampliamente probados para aplicaciones de detección y seguridad en todo el mundo. Gracias a las aplicaciones de alto rendimiento que cuentan con la protección de soluciones de apantallamiento EMI efectivas y probadas, la sociedad está un paso más cerca de maximizar los beneficios relacionados con la seguridad y la salud que ofrecen estos dispositivos.
