Rutronik ofrece las familias de sensores 3D HAL 39xy, HAC 39xy y HAR 39xy de TDK Micronas
Su integración monolítica en proceso CMOS, combinada con placas Hall verticales y horizontales con efectos parásitos reducidos, los hace especialmente adecuados para aplicaciones de automoción e industriales críticas para la seguridad. Gracias a la compensación integrada de campos parásitos, los sensores ofrecen resultados fiables incluso en entornos EMC exigentes. Con un rango de temperatura de funcionamiento de –40 °C a +150 °C y un concepto de seguridad preparado para ISO 26262 ASIL-C, estas familias de sensores están optimizadas para su uso en sistemas de alta fiabilidad.

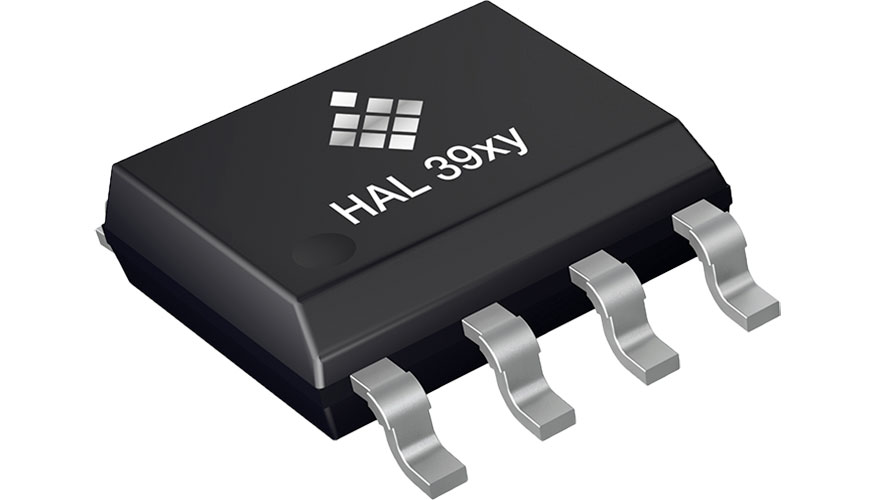

La familia de productos permite mediciones angulares de 360° así como desplazamientos lineales de hasta 35 mm, con un rango de tensión de alimentación de 3 V a 20 V. Los dispositivos admiten un amplio conjunto de interfaces digitales para automoción e industria, entre ellas SPI, SENT, PWM, SPC, PSI5 y salidas analógicas. Se ofrecen en diferentes encapsulados: SOIC8 (HAL 39xy), TO92UF (HAC 39xy) y SSOP16 (HAR 39xy).
Entre sus principales características destacan la detección de posición 3D real, un concepto exclusivo de robustez frente a campos parásitos compatible con diversas configuraciones magnéticas (rotativa, lineal, axial y radial) y una arquitectura de placas Hall altamente robusta. Los sensores alcanzan una inmunidad frente a campos parásitos de hasta 4 kA/m e incorporan modos de reposo configurables para aplicaciones de bajo consumo energético.
Otra ventaja relevante es la memoria programable, que permite realizar calibraciones específicas del cliente ya durante la fase de producción. Gracias a su arquitectura flexible, una única plataforma de hardware puede dar soporte a múltiples configuraciones magnéticas, lo que supone una ventaja significativa frente a soluciones similares y resulta ideal para aplicaciones como la conducción autónoma, actuadores industriales de alta precisión o sistemas avanzados de dirección y control.
Características principales de un vistazo:
- Medición de posición angular de 360° y lineal.
- Detección de posición 3D real con alta robustez frente a campos parásitos.
- Preparados para ASIL-C según ISO 26262.
- Tensión de alimentación: 3 V – 20 V.
- Interfaces digitales flexibles (SPI, SENT, SPC, PSI5, PWM y analógica).
- Precisión angular < 0,12°, conforme a especificaciones de VW.
- Diseño optimizado frente a ESD y EMC.
- Memoria programable para calibración individual.
Aplicaciones típicas:
- Control de posición de chasis y válvulas.
- Actuadores de presión de sobrealimentación y sistemas EGR.
- Control de posición de transmisiones y embragues.
- Control de ángulo de dirección, pedales y actuadores.
- Control de nivel de combustible y carrera de freno.
Para más información sobre los sensores de posición 3D HAL 39xy, HAC 39xy y HAR 39xy de TDK Micronas y para realizar pedidos directos, puede visitar la plataforma de comercio electrónico www.rutronik24.com.
