Conectores de alimentación DC de la empresa Amphenol GEC
La oferta de TME se ha ampliado con los conectores de alimentación PowerLok de Amphenol GEC. Esta es una nueva propuesta de un proveedor renombrado, dirigida principalmente a fabricantes e ingenieros eléctricos enfocados en las industrias de vehículos eléctricos y automoción híbrida. Además, los productos presentados también son adecuados para instalaciones de energía renovable, especialmente almacenes de energía.
Aunque todos los productos introducidos pertenecen a la misma familia, esta oferta debe dividirse en dos grupos: conectores y enchufes PowerLok G2 y conectores PowerLok 4.0 G2.
Enchufe de panel PL082X-61-10-2.
Enchufe de 1 pin PL18X-301-50-2-5.
Enchufe de 2 pines PL182X-301-50-2-5.
Enchufe de 3 pines PL183X-301-50-2-5.
PowerLok G2
Estos productos, ilustrados en las fotografías de la tabla anterior (enchufes), son conectores de alimentación con altos parámetros eléctricos hechos de aleación de aluminio. Pueden conducir corrientes de hasta 300ª con un voltaje nominal de hasta 1kV DC. Ofrecen una amplia selección de configuraciones, incluyendo versiones rectas y angulares. El surtido incluye tanto enchufes instalados en cables (secciones de hasta 150mm2) como enchufes montados en paneles. Un solo conector puede tener 1, 2 o 3 pines. Al mismo tiempo, la construcción del cuerpo asegura aislamiento completo y blindaje de los contactos para proteger a los operadores y minimizar las interferencias.
Las principales aplicaciones de estos productos son circuitos de alimentación en automoción híbrida y completamente electrificada: en coches, camiones, autobuses, así como en maquinaria agrícola y vehículos todo terreno. Dada la exigencia de estas aplicaciones, los productos están fabricados con un grado de protección que alcanza IP67, es decir, alta resistencia al agua y completa hermeticidad contra el polvo que podría reducir la capacidad de conducción de las conexiones. La impermeabilidad total del conector se logra después del apareamiento.
PowerLok 4.0 G2
A diferencia de los conectores descritos anteriormente, la subserie PowerLok 4.0 G2 está diseñada para alimentar accesorios y subcomponentes en vehículos (sensores, actuadores, servomecanismos, etc.).
Por lo tanto, sus parámetros eléctricos son algo menores (corrientes de 5…60A, cables de sección hasta 10mm2), pero también los cuerpos son de menor tamaño. Aquí también se ha cuidado un alto grado de protección que alcanza IP69 después de la conexión. Es importante destacar que todos los conectores PowerLok también tienen una amplia tolerancia térmica y pueden funcionar en temperaturas que van de -40°C a 125°C.

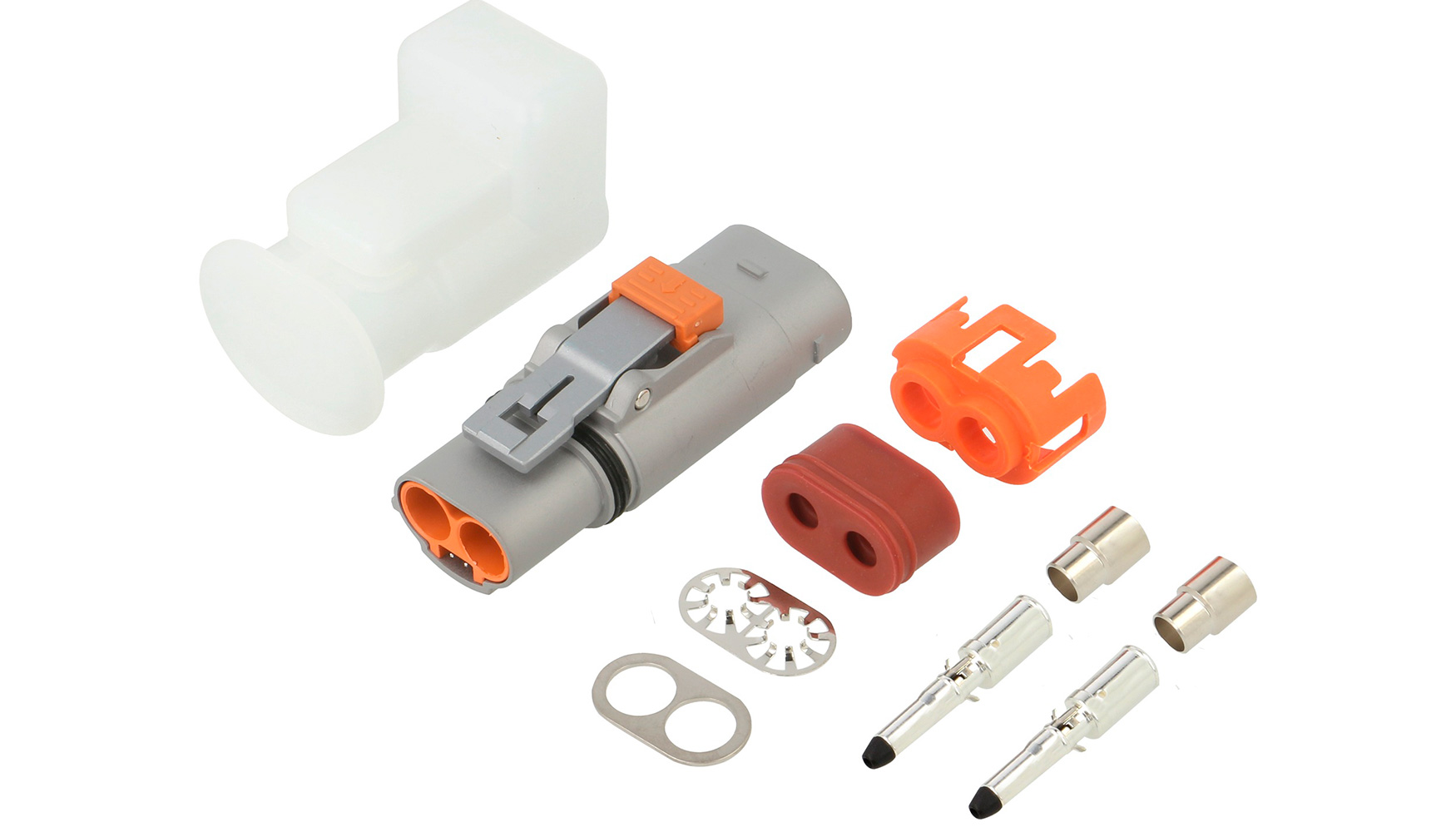

PL182X-61-6-2. Los conectores PowerLok 4.0 G2 tienen una construcción más compacta.
Características
- Tipo de conector: de alimentación DC
- Tipo de conector*: macho o hembra
- Orientación espacial*: recta o angular
- Montaje mecánico*: en cable, en panel, brida (4 agujeros)
- Durabilidad mecánica: 100 ciclos
- Temperatura de operación: -40...125°C
- Clase de protección*: IP2X, IP67, IP69
- Polarización*: 2X, 3X, U, V, W, X, Y
- Número de pines*: 1…3
- Corriente nominal*: 60…300A
- Sección del cable*: 4...150mm2
- Voltaje nominal: 1kV
* Dependiendo del modelo
