Techos acústicos Armstrong en los edificios de Can Jaumandreu

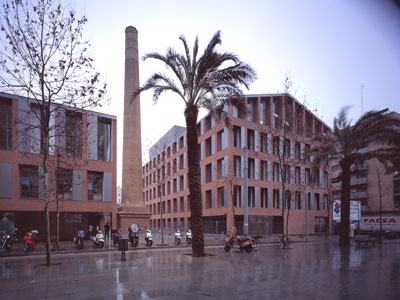

Ambos edificios se han construido a igual escala que las edificaciones originarias que quedaban en pie, una nave de estructura de fábrica de ladrillo y pilares de fundición, y una chimenea, también de fábrica de ladrillo muy bien ejecutada y con una presencia imponente. Para mantener la estética fabril primigenia, los nuevos edificios se han levantado con ladrillo visto, cubiertas inclinadas, estructura regular, y huecos repetidos y ritmados por la estructura. El edificio más alto consta de planta baja más cuatro plantas, sótano y semisótano, mientras el segundo se compone de planta baja más dos plantas y sótano. El orden constructivo exterior, típico de las edificaciones industriales, contrasta con sus interiores diáfanos y luminosos.

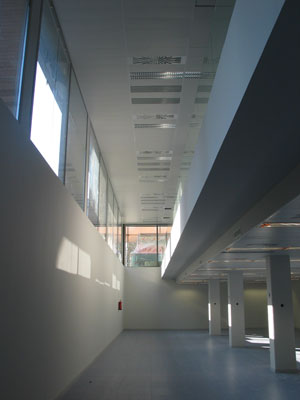

El uso destinado a equipamientos de los edificios requiere de un techo con unas buenas prestaciones en cuanto a funcionalidad, comportamiento acústico y facilidad de acceso a las instalaciones. Para ello se ha utilizado Orcal Pc Bandas de Armstrong, que además reúne los requisitos de estética y flexibilidad en las medidas de las bandas, que van de 300 a 6.000 milímetros en acero y de 300 a 4.000 milímetros en aluminio, para adaptarse a los requerimientos de instalación. Según Andrea Tissino, arquitecto del estudio Josep Llinàs, las bandas Orcal Pc han permitido la instalación de luminarias de 1200 milímetros y de paneles de ventilación. Por otra parte, “han proporcionado un acabado en microperforado que garantiza un buen rendimiento acústico al mismo tiempo que una superficie prácticamente lisa con una acurada estética”.

Los edificios destacan por sus características cubiertas inclinadas, especialmente el de mayor altura con una cobertura a dos aguas. Esta inclinación ha determinado la instalación del techo en pendiente en las últimas plantas de ambas construcciones, con una inclinación de 16º en el edificio más alto y de 7º en el segundo.

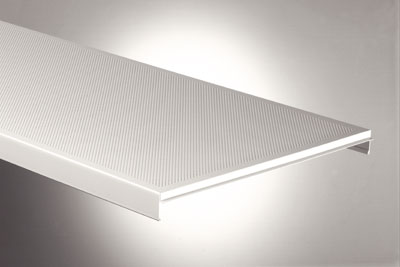

Orcal Pc Bandas

Las bandas metálicas en acero galvanizado Orcal Pc ofrecen medidas flexibles de 300 a 4.000 milímetros en aluminio y hasta 6.000 milímetros en el caso del acero, donde los módulos deben adaptarse a los requerimientos de instalación y estética del edificio. Están disponibles en cinco tipos de acabados laterales. Presentan un excelente rendimiento acústico en liso, perforado y microperforado. Orcal Pc bandas están cubiertas por una capa de poliéster orgánico, disponible en blanco, así como en otros colores bajo petición. Se instalan y desmontan fácilmente con perfilería vista Prelude 24 milímetros o perfil ancho.

Ficha técnica
Obra: Edificios B y C del equipamiento 7@ de la manzana Can Jaumandreu. Barcelona
Arquitecto: Josep Llinàs
Propietario y promotor: CAPE COD 2001, S.L. (Espais + Provasa)
Techos: Armstrong
Instalador techos: MAMPAR
Soluciones utilizadas: Orcal PC Bandas de 1200 x 300 milímetros, microperforadas con velo acústico y perfil de 24 milímetros.
