Schunk presenta la unidad Pick&Place más rápida

20/12/2010

20 de diciembre de 2010

En la técnica de ensamblaje hay dos aspectos fundamentales: el tiempo y la precisión. La unidad Pick&Place PPU-E03 de Schunk celebró su estreno mundial en la pasada feria Motek de Stuttgart. Este tamaño constructivo alcanza un tiempo de ciclo de 0,58 segundos con una carrera vertical de 40 y 120 milímetros horizontal, incluyendo los tiempos de sujeción. No obstante las unidades Pick&Place PPU-E pueden alcanzar una carrera máxima vertical de 100 milímetros, una carrera horizontal máxima de 270 milímetros, velocidades hasta 4 m/s, así como una capacidad de carga en movimiento de hasta tres kilos, con una excelente repetibilidad, hasta 0,01 milímetros. Actualmente no existe ninguna unidad más en todo el mundo que pueda llegar a tales velocidades.

foto

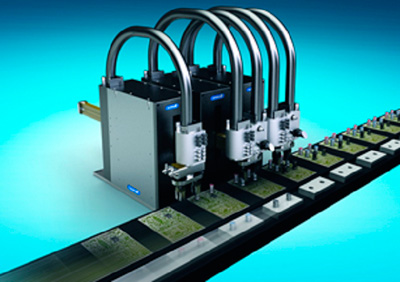

Velocidad y precisión están perfectamente unidas en este Pick&Place de Schunk.

“Nuestro objetivo era aglutinar en esta unidad todas las ventajas y propiedades a fin de obtener la más alta eficacia de un Pick & Place” comenta Ralf Steinmann, Director de Automatización de Schunk. “Esto ha implicado eliminar el cable móvil de conexión del motor, por lo tanto una de las fuentes de errores más común del Pick & Place, ha sido eliminada completamente”. En la solución que ofrece Schunk, los cables eléctricos, de control y los sensores, se conectan al instante en la parte posterior. De esta manera se descarta casi por completo las roturas de cables y los posibles fallos del sistema. Además, la forma estrecha de la carcasa así como el hecho de que los pases de fluidos estén en un panel trasero compacto, facilita el mantenimiento e instalación, en montajes con estructura en forma de sándwich de varias unidades consecutivas.

Esta rápida unidad Pick & Place, encaja a la perfección en el concepto de sistema modular Schunk. En una unidad, pueden montarse hasta dos pinzas con sus respectivas unidades de giro eléctrico Schunk. En su tamaño constructivo más grande, la PPU-E03 dispone de hasta seis sensores y seis conexiones neumáticas. Este ‘velocista’ es una solución ideal para aplicaciones altamente dinámicas que requieran de un elevado grado de repetibilidad y fiabilidad en la manipulación.
