Centralita pesacargas XScale de Converta
Converta, fabricante nacional especializado en electrónica para el sector de la elevación, ha desarrollado la centralita pesacargas XScale para el uso en el ascensor, en cumplimiento de la normativa vigente. Este equipo ha sido diseñado para centralizar la captación de carga, el procesamiento de la señal y la comunicación con la maniobra, minimizando la complejidad de parametrización durante la instalación.

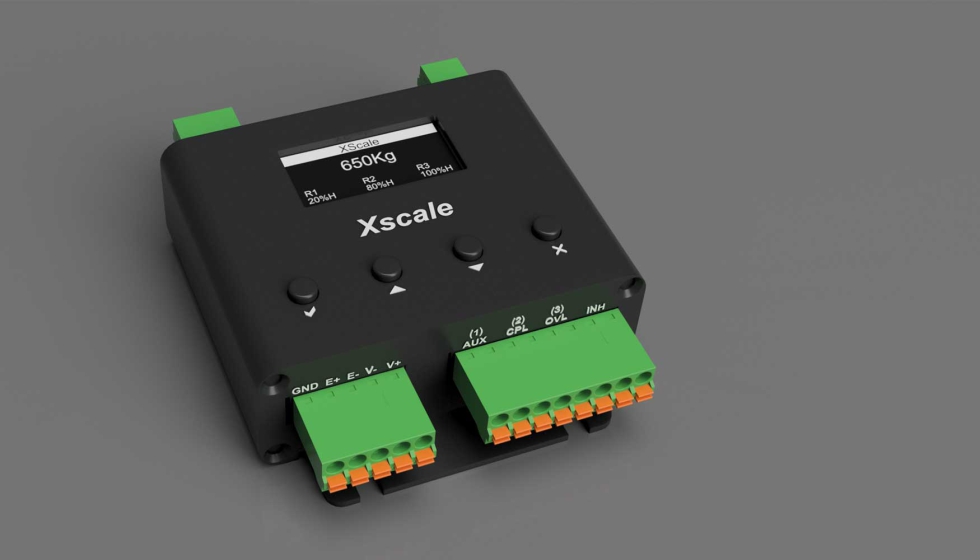

XScale, de Converta, es compatible con cualquier tipo y modelo de célula de carga del mercado.
XScale es un dispositivo ultracompacto diseñado para su fijación en el cuadro de maniobra, con unas dimensiones de 58 x 71 x 25,5 mm. Admite una tensión de alimentación continua de 12 a 24 VCC, manteniendo un consumo eléctrico máximo restringido a 100 mA, lo que garantiza una baja disipación térmica y consumo.
“A diferencia de los equipos basados en displays de siete segmentos, la parametrización se realiza a través de una pantalla OLED y un teclado de cuatro pulsadores físicos”, explican desde la firma.
Incluye menús de texto estructurados en cuatro idiomas (castellano, francés, inglés y alemán) y permite dos vías de calibración:
- Mediante la introducción de un peso conocido en el interior de la cabina.
- Mediante la introducción del parámetro Cell, omitiendo la necesidad de usar pesas físicas en la instalación.
Total precisión
XScale evalúa las variaciones de tensión provenientes de las células de carga de la instalación (siendo compatible con cualquier modelo del mercado).
Su electrónica de conversión analógico-digital garantiza una tolerancia de error excepcionalmente baja: inferior al 0,02% en error combinado, error máximo y error de cero.
El dispositivo está equipado con tres relés de salida libres de tensión, asignables a umbrales porcentuales de la carga nominal máxima:
- Relé 1 (AUX): presencia de carga mínima.
- Relé 2 (CPL): carga completa.
- Relé 3 (OVL): sobrecarga.
El equipo incorpora una entrada de inhibición (24-220 VCC/CA) sin polaridad. Al ser excitada durante el movimiento de la cabina, bloquea el cambio de estado de los relés. “Esto previene la activación de falsas alarmas de sobrecarga derivadas de los picos de inercia durante las rampas de aceleración y frenada de la máquina”, apuntan desde Converta.
Adicionalmente, el software permite aplicar un filtro de lectura ajustable (valores de 0 a 10) para promediar las medidas y estabilizar el peso mostrado en pantalla, así como una función nativa para la compensación de lectura en instalaciones con cadena de compensación.

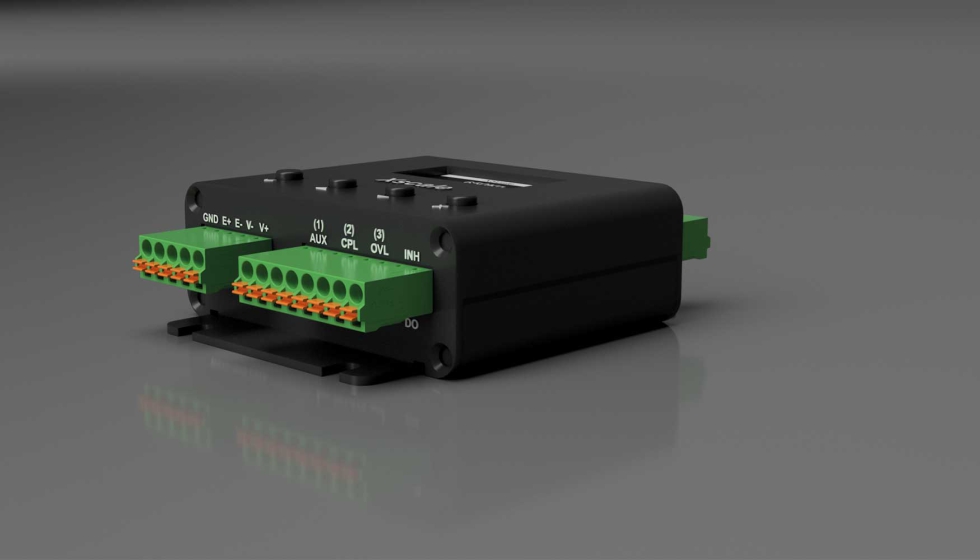

XScale permite detectar tres niveles de carga –presencia, completa y sobrecarga– y activar los correspondientes relés de salida.
Comunicación y compatibilidad
El XScale incluye un puerto CAN BUS que permite la comunicación con las maniobras del ascensor y otros periféricos compatibles.
El equipo cuenta con un puente para activar la resistencia de 120 Ω en caso de ser el último nodo de la red.
A través de este puerto CAN BUS se habilita la transmisión de información para maniobras compatibles, entre la que se encuentra:
- La monitorización en tiempo real de la carga.
- El acceso a historiales, estadísticas y telemetría de pesaje.
- La comunicación directa y sincronizada con Displays XMedia, así como con placas de relés remotas.
Cumplimiento normativo
Para cumplir con la legislación vigente, Converta ofrece el producto PSIND indicador de sobrecarga visual y acústico.
Vinculado a la salida del relé de sobrecarga (OVL), el Indicador de Sobrecarga actúa como la interfaz de alerta directa en la cabina.
Sus características técnicas garantizan una instalación rápida y fácil:
- Fijación. Rosca métrica estándar de 27 mm para integración en chapa.
- Señalización. Alerta dual combinando un piloto LED rojo de alta intensidad y un zumbador acústico.
- Tensión de trabajo. Admite alimentación dual de 12/24 Vcc.
