Diseño, calidad y cumplimiento normativo

Cuando en un portal no puede bajar el ascensor a cota cero, la plataforma vertical es, con diferencia, la solución más eficaz. Aris diseña y fabrica el modelo Compact, una plataforma vertical hidráulica de corto recorrido específicamente pensada para desniveles de hasta 1,5 m. Con ello, se cubre el tramo crítico entre la calle y el ascensor de la comunidad —rápido, seguro y con un montaje limpio—.

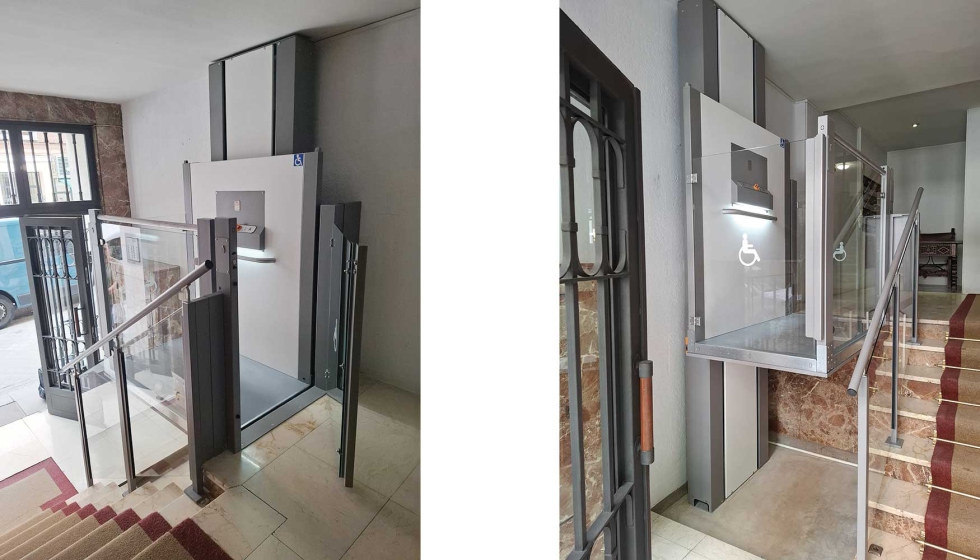

Con su enfoque práctico, Compact está pensada para desniveles de hasta 1,5 m.

El corazón de Compact es su columna autoportante con pistón 1:1 y maniobra integrada, lo que elimina armarios exteriores y reduce pasos de obra y cableado en rellanos. La botonera inalámbrica con llavín en plantas simplifica la instalación.

Con su enfoque práctico, Compact responde a una premisa de marca: diseño, calidad y cumplimiento normativo. Está concebida y fabricada conforme a la Directiva 2006/42/CE y normas armonizadas aplicables a plataformas verticales, con una arquitectura de seguridad redundante (paracaídas hidráulico, finales de carrera, stop, alarma, fotocélulas, pesacargas y sistema de frenado de emergencia).

Dónde mejor encaja es, por ejemplo, en portales con 1 a 8 peldaños (hasta 1.500 mm) y rellano intermedio donde el ascensor existente queda alto; entradas expuestas a intemperie: versión exterior con cerramiento completo; o centros sanitarios y comercios que exigen ancho útil generoso para silla + acompañante, entre otros emplazamientos.

La columna guía en doble T de acero estructural aporta rigidez y precisión de guiado, mientras el pistón telescópico 1:1 sincronizado garantiza un movimiento lineal y confortable. Esta base mecánica, unida al control hidráulico y a la bandeja o fuelle anti atrapamiento, permite trabajar con holguras contenidas y transiciones suaves.

El diseño de compact prioriza integración y mantenimiento sencillo: maniobra y central hidráulica integradas en la columna y accesibles desde el frontal de cabina —menos impacto visual y revisiones más ágiles—; acabados al horno en ral 9007 y 9016 de serie, con opción a paleta ral; embarques a 90° y 180° para adaptarse a escaleras con giros y pasamanos existentes.

En el día a día la capacidad manda. Compact admite hasta 385 kg, lo que lo convierte en uno de los equipos más capaces de su segmento: dimensionado para silla de ruedas con acompañante y objetos de uso cotidiano. Su velocidad de servicio es hasta 0,15 m/s y trabaja con alimentación monofásica 230 V, lo que facilita acometidas sin sobredimensionar. Teniendo en cuenta estas características, se salva la distancia de 1,5 metros en 10 segundos.

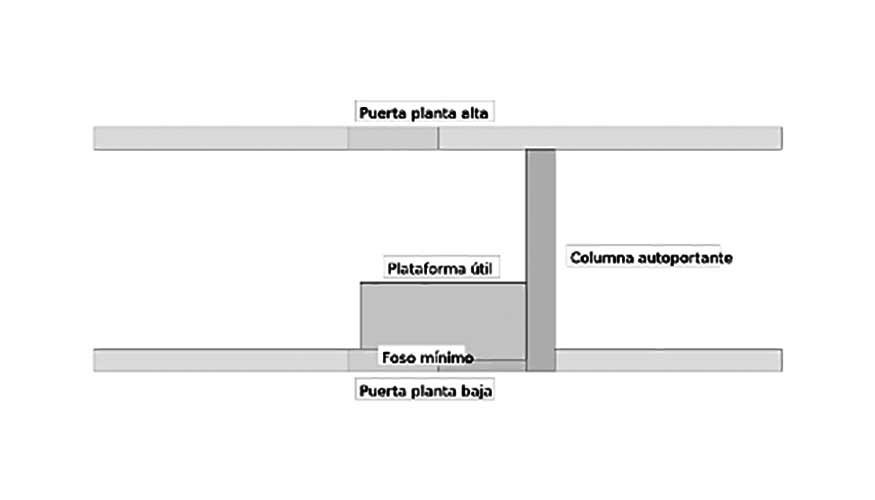

Esquema conceptual de instalación: columna autoportante, plataforma y foso mínimo (dibujo referencial).

Compact ofrece seguridad de serie y opciones útiles:

• Rescate automático por falta de suministro.
• Cerraduras eléctricas, fotocélula y pesacargas con señal en cabina.
• Luz de emergencia y alarma.
• Opciones: puerta batiente automática, asiento abatible, inoxidables y otros colores RAL.

Optimizar el ‘tiempo de transporte’ no es solo viajar rápido: también es instalar antes y parar menos. Aquí suman la maniobra integrada, las botoneras inalámbricas y la estandarización de medidas, que acortan replanteos y obras auxiliares. Como fabricante, Aris mantiene procesos y logística pensados para reducir plazos de entrega y disponibilidad de repuesto: menos esperas y retorno de servicio más veloz.

La plataforma ofrece cuatro tamaños de prescripción habitual, con foso mínimo de 100 mm (sin fuelle) o 160–220 mm (con fuelle). Las columnas estándar cubren recorridos hasta 1.500 mm con alturas totales típicas de 2.900 o 3.425 mm según el tramo, y doble embarque (90°/180°). Para puertas, se debe prever luz 700–800 mm según configuración y altura 1.200 mm.

En cuanto a las terminaciones, las hay para todos los entornos:

• Bandeja inferior de seguridad: mínima cota de pit y estética limpia en interior.
• Fuelle perimetral: mayor protección en hueco abierto.
• Puerta media altura abajo y arriba.
• Puerta completa abajo / media altura arriba: optimiza anchuras reales en portales.
• Cerramiento completo o estructura autoportante: en caso de exterior con tejado.
• Botoneras de rellano fijas inalámbricas: sin necesidad de cableados.

El montaje lo realiza una empresa instaladora capacitada, siguiendo manual y legislación local. La firma recomienda verificación previa del foso, replanteo sobre pared y protecciones de columna para eliminar riesgos de cizallamiento/corte. El manual incluye EPIs, herramientas y esquemas eléctricos —imprescindibles para una puesta en servicio segura y conforme.

Ficha técnica  de Compact

• Tipo: plataforma vertical hidráulica sin armario exterior.
• Recorrido: hasta 1,5 m (para alturas mayores, ver otras soluciones de la gama vertical).
• Velocidad: hasta 0,15 m/s. Carga útil: 385 kg. Alimentación: 230 V.
• Foso: 100 mm (sin fuelle) / 160–220 mm (con fuelle). Embarques: 90° y 180°.
• Acabado: pintura al horno RAL 9007/9016 (otros RAL opcionales).
• Seguridad: paracaídas hidráulico, finales, stop, alarma, fotocélulas, pesacargas, luz de emergencia y frenado de emergencia.
