Una solución que simplifica la infraestructura, reduce el cableado y permite el control, la supervisión y la transmisión segura de datos en explotación, modernización y mantenimiento de la red

Para dar respuesta a este reto, Pilz, empresa referente en tecnología de automatización segura, ha desarrollado el sistema PSSrail, un sistema de control ferroviario modular, seguro y abierto diseñado para acelerar la transformación digital de la infraestructura ferroviaria. Es compatible con los estándares EULYNX y RaSTA, lo que permite su implementación flexible como controlador de objetos o como adaptador EULYNX. Además, cumple con los máximos requisitos de seguridad ferroviaria (SIL 4), facilitando al mismo tiempo una modernización rentable de los sistemas heredados.

El objetivo principal de PSSrail es permitir una digitalización segura y eficiente de la infraestructura ferroviaria. Para ello, el sistema combina hardware y software específicamente diseñados para aplicaciones ferroviarias. Su arquitectura incluye un controlador certificado para SIL 4, diversos módulos de entrada y salida de hardware y diferentes interfaces de comunicación que facilitan la integración con los sistemas existentes. A ello se suma un paquete de software con bloques de funciones certificados para el sector ferroviario, almacenados en una biblioteca de programas que simplifica y acelera el desarrollo de aplicaciones.

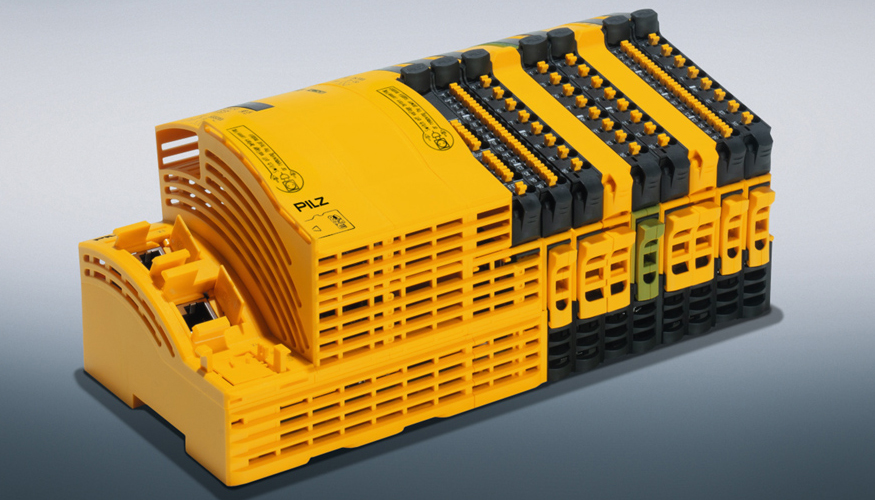

Uno de los aspectos clave de PSSrail es su arquitectura abierta y modular, que permite adaptar el sistema a diferentes aplicaciones dentro del ámbito de la señalización ferroviaria. Esta flexibilidad evita la dependencia de un único proveedor y favorece la interoperabilidad entre sistemas, un aspecto fundamental en el proceso de digitalización del sector.

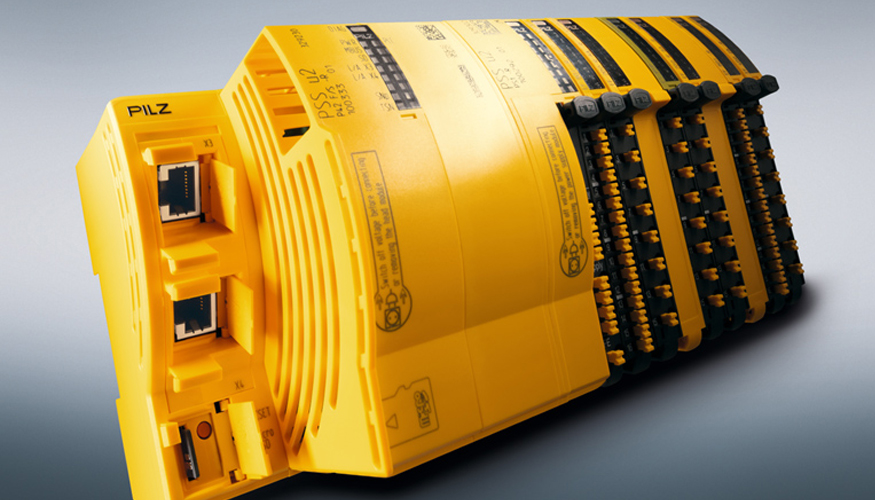

Entre sus aplicaciones destaca su uso como controlador de objetos en armarios de señalización descentralizada. En este caso, el accionamiento se sitúa directamente en el elemento de vía que se desea controlar, lo que simplifica la infraestructura y reduce significativamente la necesidad de cableado a lo largo de la línea. Basta con conectar la red Ethernet y la alimentación eléctrica para integrar los elementos en el sistema.

PSSrail también puede emplearse en la modernización de cuadros de señalización existentes. En estas instalaciones, el controlador PLC del sistema de automatización PSS 4000-R supervisa y controla elementos activos de la vía, como cambiadores y señales. Entre sus funciones de seguridad se incluyen la supervisión de la posición final de los cambiadores, el bloqueo eléctrico, la comprobación de la tecnología de señales, la detección de trenes o los sistemas de protección ferroviaria.

Otra de sus aplicaciones es el control de agujas eléctricas de mando local (LOP). En este caso, el sistema detecta la posición de las agujas a través del mecanismo y activa el indicador correspondiente para garantizar que la posición final se muestre correctamente al maquinista. Además, evita que el sistema se ajuste cuando hay un vehículo ferroviario cerca.

El sistema también puede utilizarse en la supervisión de pasos a nivel, donde controla la tecnología de señalización y garantiza que tanto el maquinista como el tráfico rodado reciban la señal adecuada que indica que el paso es seguro. Si no se cumplen las condiciones necesarias, el sistema obliga a detener el tren.

Además de estas aplicaciones operativas, PSSrail también puede utilizarse en tareas de mantenimiento y reparación de infraestructuras ferroviarias, especialmente en combinación con otras soluciones de seguridad de Pilz, como sensores de seguridad, controladores configurables y soluciones completas con documentación conforme a normativa.

Otra funcionalidad relevante es la transmisión segura de datos mediante adaptadores de bloque, que permite conectar entre sí diferentes cabinas de señales. El sistema garantiza que los estados de una instalación se transmitan de forma segura a la otra, supervisando cambios de vía y señales.

La digitalización de las infraestructuras ferroviarias plantea también el reto de migrar sistemas antiguos hacia nuevas arquitecturas estandarizadas sin interrumpir las operaciones. Para abordar este desafío, Pilz ha desarrollado PSSrail como adaptador EULYNX en colaboración con operadores de infraestructuras ferroviarias.

El adaptador EULYNX permite realizar esta migración de forma progresiva y rentable. El sistema admite un escenario de respaldo completo durante la puesta en marcha, facilita la implementación de activos de campo mediante la estandarización y permite que el sistema de seguridad central funcione independientemente de los activos de vía EULYNX.

Gracias a este enfoque, es posible implementar actualizaciones y nuevas funcionalidades sin interrumpir las operaciones ferroviarias, garantizando una transición segura y controlada hacia infraestructuras digitales.

La tecnología PSSrail ya se ha aplicado en diversos proyectos ferroviarios en Europa, demostrando su capacidad para mejorar la seguridad y la eficiencia operativa. Entre ellos destaca el desarrollo de un módulo para la gestión segura del tráfico de maniobras para Stadler, basado en el sistema de automatización PSS 4000-R, así como la implementación de una solución de control remoto junto a VPS Verkehrsbetriebe Peine-Salzgitter GmbH que permitió integrar el sistema en la infraestructura existente sin afectar al tráfico ferroviario.
