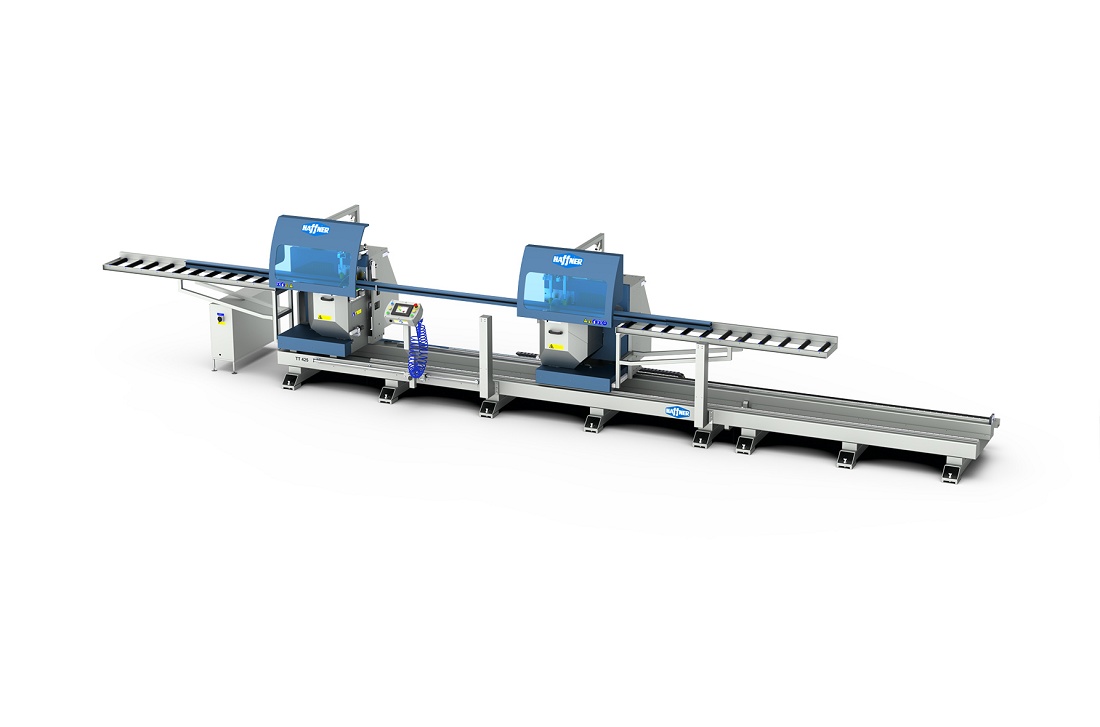

Murat Ibérica - Tronzadoras doble cabezal para aluminio

• Bancada de la máquina en chapa de acero.

• Longitud de corte estándar 6.000 mm, 4.500 y 7.500 mm como opción.

• Construcción de fundición robusta y sistema de rodamientos lineales para precisión en ángulos y longitudes.

• La precisión de posición se consigue con desviaciones de ángulo inferiores a 0,1°.

• Indicación de ángulo de pivote en display digital.

• Corte de longitudes reducidas y sobredimensionadas (mínimo: 4mm - máximo: 7.500mm)

• Barras elevadoras de perfil.

• Movimiento automático de inclinación de los cabezales de corte a 45° y 90°. Los ángulos entre 45° y 90° pueden ajustarse manualmente y bloquearse con facilidad. El cabezal móvil se posiciona automáticamente mediante el sistema de control PLC con panel táctil.

• Capotas de seguridad de cierre automático para proteger al operario.

• Equipada con 2 sistemas de sujeción vertical estándar y 1 sistema de sujeción horizontal opcional para garantizar una fijación óptima del perfil.

• Transferencia de datos mediante conexión de red o USB

• El número de piezas, las dimensiones de longitud, los ángulos y las cantidades, se pueden programar en el panel de control (se pueden almacenar 2.000 x 10 datos diferentes)

• Filtro regulador lubricador para el suministro de aire entrante.

• Sistema de lubricación de disco por pulverización.

Características técnicas

• Alimentación eléctrica: 230/400 V, 3 ~, 50/60 Hz

• Potencia total: 9 kW, 25 A

• Potencia del motor del disco: 4 kW

• Velocidad del husillo: 2.800 rpm (50 Hz), 3.360 rpm (60 Hz)

• Presión de aire: 7 bar

• Consumo de aire: 120 l/min

• Rango de pivotaje interior con ± 0,1° de precisión: 90°- 22,5°

• Rango de pivotaje manual: 45° - 22°

• Rango de inclinación interior con ajuste neumático: 90°- 45°

• Diámetro del disco: 450 mm

• Longitud mínima de corte con inclinación 90°-90°: 450 mm

• Longitud mínima de corte con pivotaje 45°-90°: 600 mm

• Longitud mínima de corte con pivotaje 90°-45°: 600 mm

• Longitud mínima de corte con pivotaje 45°-45°: 700 mm

• Anchura de la máquina: 1.900 mm

• Altura de la máquina: 1.800 mm

• Peso de la máquina: 1.900 kg

Opciones

• Bajo pedido, la máquina se puede fabricar para longitudes máximas de corte de 4.500 y 7.500 mm

• Impresora de código de barras (AK-003)

• Sistema de extracción de virutas (ES-024)

• Dispositivo hidroneumático de avance del disco (AH-042)

• Corte de cuñas de aluminio (AH-025)

• Diámetro del disco: 475 mm
