¿Qué es la verificación en maquinaria de proceso?

En el sector de la pintura, la presión por ser más eficientes, flexibles y sostenibles ha llegado también a la maquinaria de proceso. Los fabricantes trabajan con series cortas, frecuentes cambios de color y formulaciones cada vez más exigentes, lo que obliga a cuidar al máximo la calidad de los equipos: desde un molino de perlas hasta un reactor de resina o un tanque de mezcla. En este contexto, la verificación de la maquinaria deja de ser un simple trámite final para convertirse en una función técnica clave. De ella depende no sólo que el equipo se monte y funcione correctamente, sino también que pueda integrarse en líneas automatizadas, mantenga la eficiencia energética prevista y facilite la gestión de lotes y trazabilidad en planta. En este artículo se describe cómo se integra la verificación en la fabricación de equipos para la industria de la pintura, qué se comprueba y cómo se documenta para que el resultado sea repetible, auditable y alineado con las exigencias actuales del sector.

En términos prácticos, verificar un equipo de proceso significa:

• Comprobar que las cotas y geometrías críticas se mantienen dentro de las tolerancias establecidas.
• Confirmar que la máquina cumple los requisitos definidos: planos, especificaciones técnicas, criterios de aceptación, requerimientos del cliente y normativa aplicable (por ejemplo, seguridad de máquinas o atmósferas explosivas cuando se manejan disolventes).

En maquinaria para pinturas, este control es especialmente sensible. Una desviación en la alineación de un eje agitador, en la distancia rotor–estator de un molino, en la planicidad de las superficies de cierre o en la posición de bocas de carga y descarga puede repercutir en:

• La homogeneidad de la dispersión y acabado del recubrimiento.
• Repetibilidad entre lotes (diferencias en tono, brillo y/o viscosidad).
• Facilidad de limpieza y por tanto en rapidez en los cambios de color.
• Consumo energético del equipo.
• Estabilidad mecánica a largo plazo.

La verificación se centra en comprobar el cumplimiento frente a requisitos definidos (planos, especificaciones, normas).

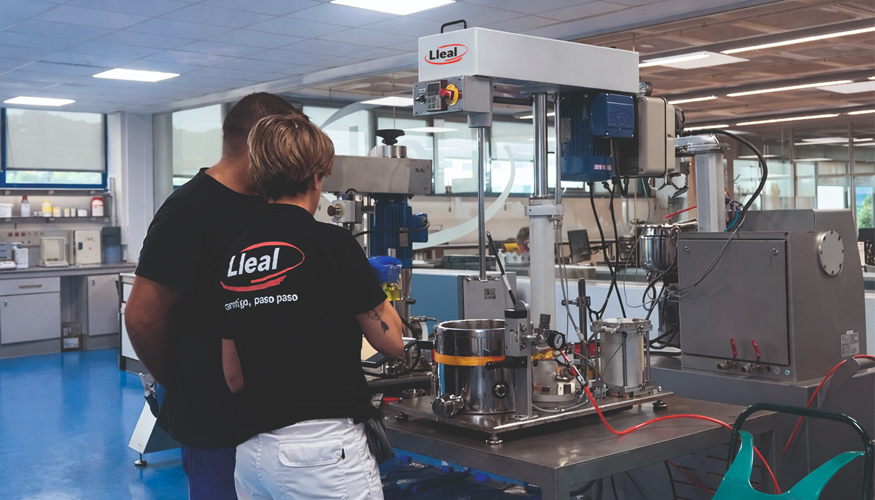

La validación, en cambio, responde a otra pregunta: ¿el equipo es adecuado para el uso previsto en condiciones reales? En el contexto de pinturas, esto suele implicar:

• Ensayos con productos representativos o formulaciones tipo.
• Comprobación de tiempos de dispersión, consumo energético, temperatura alcanzada, comportamiento reológico, etc.

Ambas actividades son complementarias: una buena verificación asegura que la máquina está correctamente construida; la validación demuestra que cumple el objetivo de proceso con el producto real del usuario final.

Convertir la verificación en una herramienta útil pasa por definir qué es realmente crítico. En la práctica, se acostumbra a revisar:

1. Características geométricas y de montaje

• Conexiones entre equipos: bridas, bocas, toberas, conexiones a líneas de aspiración, carga de sólidos o disolventes.
• Alineaciones de ejes, coaxialidad y paralelismos en agitadores, dispersores y molinos.
• Planicidad y cierre de tapas, fondos y registros, que afectan a estanquidad y seguridad.
• Holguras funcionales (por ejemplo, la distancia entre elementos móviles y estáticos) que influyen en el rendimiento de la dispersión o en la generación de energía específica.

2. Conformidad de componentes y materiales

• Identificación del acero inoxidable (por ejemplo, verificación de AISI y presencia de elementos de aleación como el molibdeno en calidades resistentes a la corrosión).
• Estado visual y dimensional de piezas críticas (ejes, rodetes, brazos agitadores, anclajes) antes de montarlas.
• Elementos de instrumentación y automatización que impactan en la eficiencia energética y el control de la formulación (sensores, variadores, sistemas de dosificación).

3. Funcionamiento del conjunto

• Pruebas funcionales para confirmar que sistemas y subsistemas trabajan dentro de los parámetros aceptados (velocidades, caudales, tiempos de ciclo, secuencias de automatismos).
• Comportamiento dinámico: vibraciones, ruidos anómalos, estabilidad durante la operación a plena carga.

4. Seguridad

• Verificación de paradas de emergencia y enclavamientos.
• Comprobación de protecciones mecánicas (por ejemplo, carenados en zonas móviles) y de la lógica de control asociada.
• Revisión de requisitos de seguridad específicos cuando se manipulan disolventes inflamables o atmósferas potencialmente explosivas.

La trazabilidad es lo que convierte la verificación en un instrumento de decisión, y no en una simple inspección visual. En general, se apoya en tres pilares:

Listas de verificación por etapas

• Controles definidos para recepción de materiales, montaje y verificación final.
• Criterios de aceptación claros (conforme / no conforme) asociados a cada punto.
• Registro de fechas y responsables de cada comprobación.

Informes de verificación

• Resultados frente a las especificaciones: cotas medidas, tolerancias y desviaciones.
• Observaciones técnicas y, cuando aporta valor, evidencias asociadas (tablas, gráficos, capturas de medición).
• Referencia a la normativa o requisito del cliente que origina cada control.

Gestión de incidencias

• Registro de qué se ha detectado, su posible impacto en seguridad, funcionamiento o mantenimiento y la decisión tomada (corrección, aceptación condicionada, reproceso).
• Evidencia de la acción correctiva aplicada y de la comprobación posterior de su eficacia.

Con este enfoque, si surge una desviación se puede identificar con precisión qué característica está fuera de tolerancia, en qué medida y en qué etapa se ha originado (pieza, montaje o proceso de fabricación). Esto evita modificaciones de última hora, facilita la mejora continua dentro del proceso de construcción de un equipo y refuerza la confianza en la maquinaria instalada.

La verificación es más eficaz cuando se ejecuta en todo el ciclo del proyecto, no sólo al final.

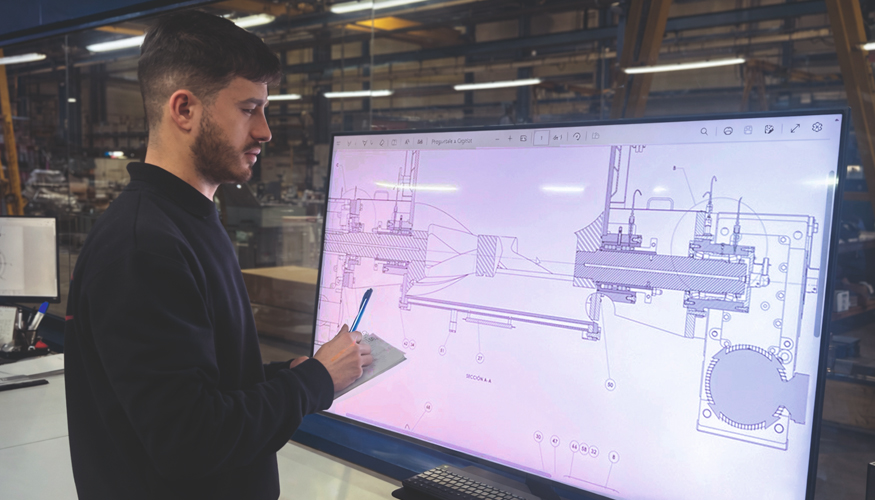

Verficación de cotas en taller.

1. Revisión documental antes de fabricar

Antes de iniciar la fabricación se revisan:

• Especificaciones técnicas de la máquina (capacidad, tipo de producto, condiciones de operación).
• Requerimientos del cliente (por ejemplo, tiempos de limpieza entre colores, nivel de automatización, límites de consumo energético).
• Planos y listas de partes.
• Estándares de seguridad y normativa aplicable.

Este paso permite detectar errores conceptuales (en sistemas de mando, protecciones, interfaces, tolerancias mecánicas) y ajustar el diseño a las necesidades reales de la planta de pinturas.

2. Recepción de materiales

Cada entrada de materia prima o componente se contrasta con la orden de compra y la documentación del proveedor, verificando:

• Conformidad del material (incluida la identificación de calidades de acero).
• Certificados de calidad cuando son requeridos.
• Estado visual y dimensional de piezas clave antes de incorporarlas al montaje.

3. Inspecciones durante la fabricación

A medida que se ensamblan subconjuntos y equipos se realizan:

• Inspecciones visuales y comprobaciones técnicas.
• Pruebas funcionales parciales (por ejemplo, test de estanqueidad, giro de ejes, funcionamiento de válvulas).
• Test de seguridad según procedimientos internos y normas externas.

4. Verificación final, gestión de no conformidades y expedición

Una vez finalizada la máquina o instalación, se ejecuta la verificación final con base en la documentación del proyecto. Si todo es conforme, se emite un informe de conformidad para su entrega. Si se detecta alguna No Conformidad, se corrige y se deja constancia hasta asegurar que la expedición se realiza con el nivel de control requerido.

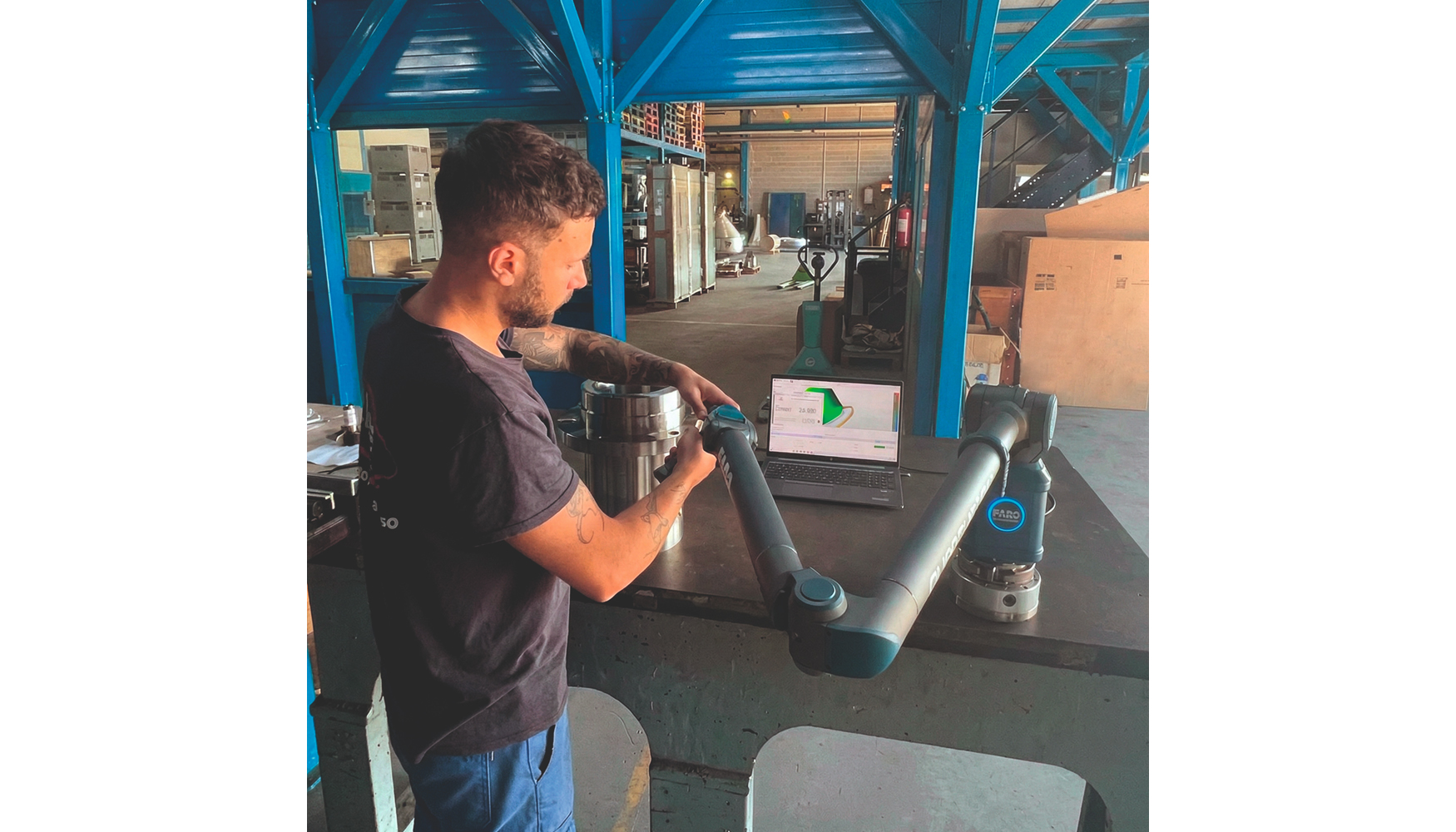

En equipos de gran tamaño —como reactores, depósitos o estructuras de soporte de líneas de molturación y dispersión— la verificación dimensional se apoya cada vez más en herramientas de medición tridimensional. Estos sistemas permiten:

• Medir de forma cómoda y precisa geometrías complejas y piezas voluminosas.
• Comparar la geometría real con el modelo teórico del diseño.
• Generar informes con trazabilidad, que facilitan la identificación de desviaciones y su corrección antes de la entrega.

En la industria de la pintura, donde conviven lotes pequeños con producciones de gran volumen y donde cada desviación puede traducirse en un tono distinto, un tiempo de lavado extra o un consumo energético mayor, la verificación de la maquinaria es un elemento estratégico.

Integrar la verificación en todo el flujo de fabricación, definir bien qué es crítico, medirlo con herramientas adecuadas y documentarlo con trazabilidad permite entregar equipos más eficaces, seguros y fáciles de integrar en plantas cada vez más automatizadas y sostenibles.
