Rompiendo moldes: cómo la microimpresión 3D está redefiniendo la fabricación de precisión

En lo que respecta al moldeo convencional a microescala, es ampliamente reconocido que los moldes blandos tienen sus inconvenientes. En este artículo, Peter Ho, director de producto de Boston Micro Fabrication (BMF), analiza cómo, como alternativa convincente, la impresión 3D de microprecisión está ayudando a los ingenieros a acelerar el desarrollo, reducir costes y alcanzar la precisión que exigen sectores como la microfluídica, los dispositivos médicos y la electrónica.

Los moldes blandos han sido durante mucho tiempo el puente habitual entre el prototipo y la producción. Son más rápidos y baratos que los moldes rígidos y, para la mayoría de las piezas, eso es suficiente. Pero cuando se trabaja en el ámbito de las micras, “más rápido y más barato” deja de tener mucho sentido. Un molde que tarda unas semanas en fabricarse sigue siendo unas semanas de las que no se dispone, y una pieza que aún no se puede validar.

La buena noticia es que existe una solución capaz de cubrir ese vacío. La impresión 3D de microprecisión, en concreto la microestereolitografía por proyección (PµSL), permite a los ingenieros de microfluídica, dispositivos médicos, electrónica y conectores saltarse por completo la etapa del molde, y, cada vez más, eso es precisamente lo que están haciendo.

Seamos realistas: el utillaje blando (normalmente moldes de aluminio) nunca se concibió para manejar piezas a microescala. En cambio, se diseñó para pasar del diseño a unos cientos de piezas moldeadas por inyección sin tener que invertir en utillaje de acero templado. Y, para ser justos, para esa tarea, funciona realmente bien.

El problema surge cuando las tolerancias se vuelven más estrictas y las características de las piezas se reducen hasta el punto de que el propio molde se convierte en el cuello de botella; en esa fase, hay varias cosas que suelen salir mal. En primer lugar, los plazos de entrega se alargan. Incluso los moldes de aluminio de “fabricación rápida” suelen tardar entre cuatro y ocho semanas, y eso es antes de que nadie haya confirmado que el diseño realmente funciona. Así es: estás dedicando tiempo real a una pieza que aún no has validado.

Luego está el coste, que empieza a dispararse antes de que sepas si merece la pena. La cruda realidad es que el utillaje puede costar desde unos pocos miles de euros hasta decenas de miles, y ese dinero se gasta por adelantado, se gane o se pierda.

Además, cada revisión que se realiza implica un nuevo utillaje, o al menos un utillaje reelaborado. Mover una característica, adelgazar una pared, ajustar una tolerancia… cualquiera de estas acciones puede suponer la fabricación de un nuevo molde. Multiplica eso por el número de iteraciones por las que suele pasar un dispositivo microfluídico o médico, y las semanas se acumulan rápidamente.

A las escalas más pequeñas, los moldes de aluminio blando simplemente no son lo suficientemente precisos. Los canales finos, las paredes delgadas y los elementos con tolerancias ajustadas son difíciles de moldear de forma fiable en aluminio blando, lo que da lugar a defectos, un rendimiento irregular y retoques que no se habían presupuestado.

La mayoría de las piezas microfluídicas, médicas y electrónicas aún se encuentran en fase de validación cuando todo esto ocurre, lo que supone potencialmente un gran coste y un retraso que hay que asumir antes incluso de saber si el diseño es el adecuado.

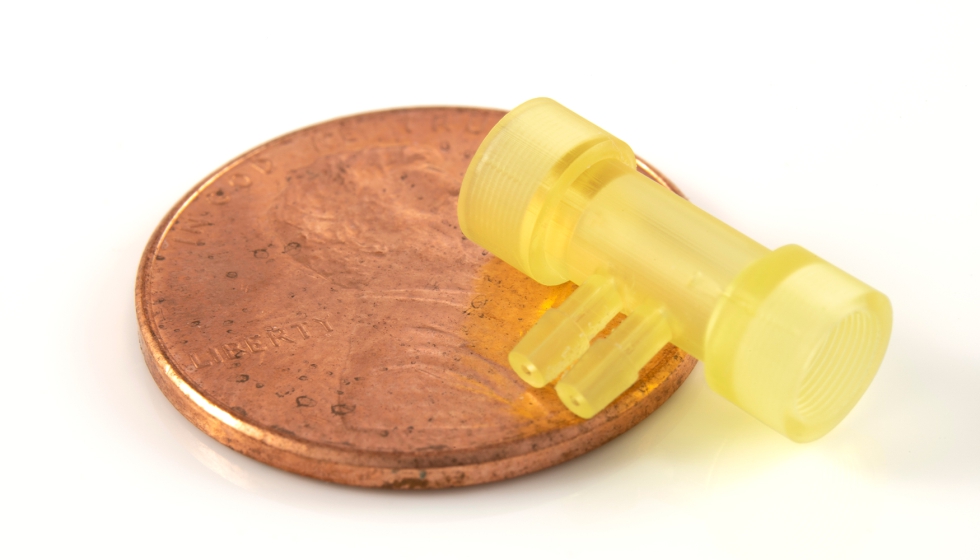

En lo que respecta a una alternativa viable, quizá la característica más singular y fundamental de la microimpresión 3D basada en PµSL sea la eliminación total de la etapa de fabricación de utillaje. Utilizando sistemas como nuestra propia plataforma microArch, por ejemplo, las piezas pasan directamente del CAD y se construyen capa a capa, con una resolución de hasta dos micras y tolerancias tan ajustadas como ±10 micras.

Sin molde, la ventaja más evidente es la rapidez. Los usuarios solo tienen que modificar el archivo y pulsar “imprimir”; no hay que mecanizar ningún molde, no hay que esperar a ningún proveedor, ni hay ningún inserto de aluminio esperando en alguna cola. Para cuantificarlo, esto significa básicamente que los equipos pueden realizar varias iteraciones de diseño en aproximadamente el tiempo que antes se tardaba en recibir una sola muestra fabricada con herramientas de plástico.

La eliminación de la necesidad de un molde también cambia la forma en que se gastan los presupuestos de ingeniería, ya que no hay que comprometerse a nada antes de saber si el diseño supera la siguiente ronda de pruebas. El dinero que se habría destinado al utillaje —un utillaje que, de todos modos, podría acabar desechándose y volviendo a fabricarse— se destina en su lugar a realizar iteraciones reales sobre la pieza.

Y, por supuesto, está la resolución. La PµSL puede producir directamente detalles finos, paredes delgadas y microgeometrías complejas, sin preocuparse por los ángulos de desmoldeo, las líneas de separación o incluso si una forma es moldeable en primer lugar. La impresión 3D de microprecisión permite diseñar en función de la funcionalidad, no de lo que un molde pueda separar.

Y para volúmenes bajos o medios —digamos, de decenas a miles de piezas, en lugar de cientos de miles—, a menudo no hace falta ninguna herramienta de producción. Esto es muy importante para los dispositivos e instrumentos médicos que aún se encuentran en proceso de revisión reglamentaria o clínica, en los que aún pueden pasar meses antes de que se fije el diseño.

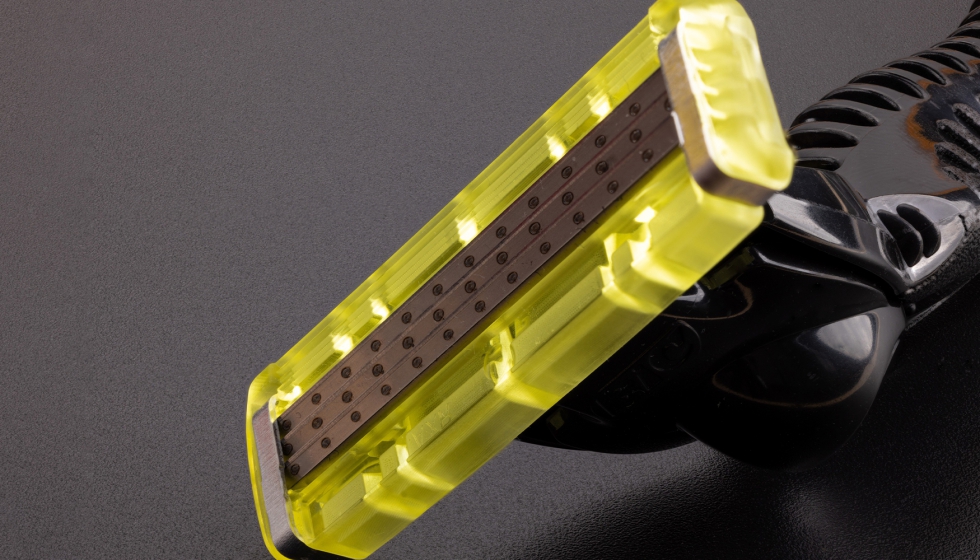

Esta disyuntiva cobra mayor importancia cuando las piezas son pequeñas, las tolerancias son ajustadas y el diseño sigue en evolución. La microfluídica es un ejemplo claro, ya que exige geometrías de canales y tamaños de detalles que los utillajes blandos tienen dificultades para moldear de forma consistente, lo que a menudo conlleva docenas de revisiones de diseño antes de que nada quede definitivo. Los dispositivos médicos son otro ejemplo, ya que suelen necesitar flexibilidad de diseño a lo largo de múltiples rondas de pruebas y revisión reglamentaria, con frecuencia en materiales biocompatibles que complican aún más el utillaje. La electrónica y los conectores también se enfrentan a este problema, siempre que las características de paso fino o las microcarcasas superen lo que el utillaje blando puede soportar dimensionalmente. Incluso los componentes de RF y microondas se benefician, ya que los aislantes de precisión y las piezas estructurales en ese ámbito dependen totalmente de tolerancias estrictas.

Entonces, ¿es la microimpresión 3D realmente más barata que el utillaje blando? En volúmenes bajos a medios, en general sí: al haber eliminado por completo el coste del molde, ese ahorro suele compensar el mayor precio por pieza que se pagaría con la impresión 3D frente al moldeo.

Que pueda sustituir al utillaje blando para la producción, y no solo para la creación de prototipos, depende del volumen: para programas que oscilan entre decenas y miles de unidades, a menudo es posible. Más allá de ese umbral, el utillaje (blando o duro) suele salir ganando en términos de coste por pieza, por lo que la decisión correcta depende realmente de tu volumen y geometría específicos. Como se ha explicado, la tecnología PµSL puede alcanzar una resolución de hasta dos micras con tolerancias de alrededor de ±10 micras, un nivel de precisión que el micromoldeado por inyección con utillaje blando simplemente no alcanza de forma fiable.

De acuerdo, para ser justos, el utillaje blando no va a desaparecer. Sigue teniendo sentido para piezas que no necesitan una precisión a nivel de micras y que se encaminan hacia un volumen de producción real. Pero para la creciente lista de aplicaciones en las que los detalles son minúsculos, el diseño cambia constantemente y las tolerancias no dejan margen de error, la tecnología de impresión 3D de microprecisión está ganando cada vez más terreno al moldeo.

Peter Ho es director de producto en Boston Micro Fabrication, especialista mundial en impresión 3D de microprecisión, que ofrece soluciones de fabricación avanzadas para aplicaciones que exigen resolución, exactitud y precisión a nivel de micras.
