La microimpresión 3D permite a los fabricantes obtener grandes beneficios

Algo fundamental está cambiando en la forma en que se diseñan y fabrican los productos avanzados. En sectores como la electrónica, la medicina, las ciencias de la vida y la óptica y la fotónica, se está generando la misma presión: los productos se están reduciendo más rápido que los procesos utilizados para fabricarlos. Tolerancias que antes se consideraban excepcionales —±10 µm, espesores de pared inferiores a 100 µm, geometrías internas cerradas que ocupan una sección transversal de menos de unos pocos milímetros— se han convertido en requisitos básicos. La miniaturización solía ser una ambición de diseño; hoy en día, se está convirtiendo cada vez más en un requisito previo para los fabricantes europeos en multitud de ámbitos de aplicación.

Este cambio no se está produciendo de forma aislada; se está desarrollando simultáneamente en sectores que, a pesar de sus distintos retos de ingeniería, se enfrentan ahora a cuellos de botella similares en la fabricación. Por ejemplo, en electrónica, la densidad de componentes está aumentando a medida que los dispositivos se vuelven más pequeños, más rápidos y con mayores limitaciones térmicas. Los conectores, las tomas y las estructuras de radiofrecuencia deben ofrecer una alineación impecable a escalas en las que incluso unas pocas micras de desviación pueden comprometer el rendimiento. En el ámbito de los dispositivos médicos se está desarrollando una tendencia similar hacia la miniaturización, aunque con motivaciones diferentes. En este caso, el enfoque se centra en el paciente: los instrumentos más pequeños y menos invasivos son fundamentales para mejorar los resultados de los pacientes y reducir los tiempos de recuperación. Lo que une a estas diversas aplicaciones es un objetivo de fabricación común: una complejidad geométrica extrema a microescala, reproducida con precisión y entregada en unos plazos que los procesos basados en utillaje tienen dificultades para cumplir.

Según Coherent Market Insights, el mercado mundial de la impresión 3D a microescala alcanzará los 1,2 mil millones de dólares en 2026. Se prevé que esta cifra llegue a los 3,8 mil millones de dólares en 2033, lo que representa una tasa de crecimiento anual compuesto (CAGR) del 16,5% [1]. Los dispositivos biomédicos representan el 32% de esta cuota de mercado, pero el impulso también es fuerte en la miniaturización de la electrónica y las interconexiones de alta densidad, lo que indica que se está convirtiendo en un reto estructural urgente para la fabricación en múltiples sectores.

Esta demanda de fabricación rápida y de alta precisión de micropiezas es donde los procesos convencionales, como el micromoldeado por inyección, comienzan a revelar sus limitaciones. Aunque es una de las vías más fiables para obtener piezas pequeñas de alta calidad, esta tecnología se ve limitada por unos flujos de trabajo que dependen del utillaje. La necesidad de fabricar moldes costosos y de alta precisión conlleva plazos de entrega significativos —a menudo semanas o meses— y crea un costoso cuello de botella para el diseño iterativo. Además, para los equipos de desarrollo que evalúan múltiples variantes de diseño, esta dinámica resulta especialmente perjudicial. El coste y el plazo de entrega de cada ciclo de utillaje obligan a los equipos a comprometerse con diseños de forma prematura o a limitar el número de iteraciones. Los ángulos de desmoldeo, las trayectorias de expulsión y el acceso de las herramientas imponen límites geométricos estrictos a lo que se puede moldear, especialmente en el caso de piezas con canales internos, cavidades cerradas o socavados.

Otra deficiencia del micromoldeado es su incapacidad para garantizar la consistencia y la fidelidad dimensional cuando las características son inferiores a aproximadamente 200 µm. Por su parte, a pesar de ofrecer una alta precisión, el mecanizado CNC se ve limitado por el alcance físico de sus herramientas de corte, lo que hace inviables las geometrías cerradas y las arquitecturas internas complejas. Métodos como la polimerización de dos fotones (TPP) y la litografía ofrecen una resolución submicrométrica extraordinaria, pero su rendimiento es fundamentalmente limitado, ya que los volúmenes de producción comercialmente viables están fuera del alcance de la mayoría de las aplicaciones.

En todos los sectores, la historia es la misma: los ingenieros pueden imaginar los componentes que necesitan, pero no siempre pueden fabricarlos al ritmo y con la precisión requeridos. El problema no es la falta de imaginación; es una cuestión de viabilidad de fabricación. A medida que los métodos convencionales alcanzan sus límites, la impresión 3D de microprecisión está llamada a llenar este vacío crítico, ofreciendo una vía transformadora para producir las piezas complejas y de alta tolerancia que definirán la próxima generación de tecnología.

Entre las tecnologías pioneras de impresión 3D a microescala que resuelven el desajuste entre la intención del diseño y las capacidades de fabricación se encuentra la microestereolitografía por proyección (PµSL). Esta tecnología ofrece la resolución ultraalta y el acabado superficial necesarios para componentes funcionales a microescala, al tiempo que proporciona el rendimiento y la repetibilidad requeridos para la producción industrial. A diferencia de la estereolitografía tradicional (SLA), la PµSL proyecta una capa completa de la imagen de una sola vez, lo que permite tiempos de fabricación más rápidos sin sacrificar el detalle. Cabe destacar que también alcanza resoluciones de hasta 2 µm y una precisión dimensional de ±10 µm.

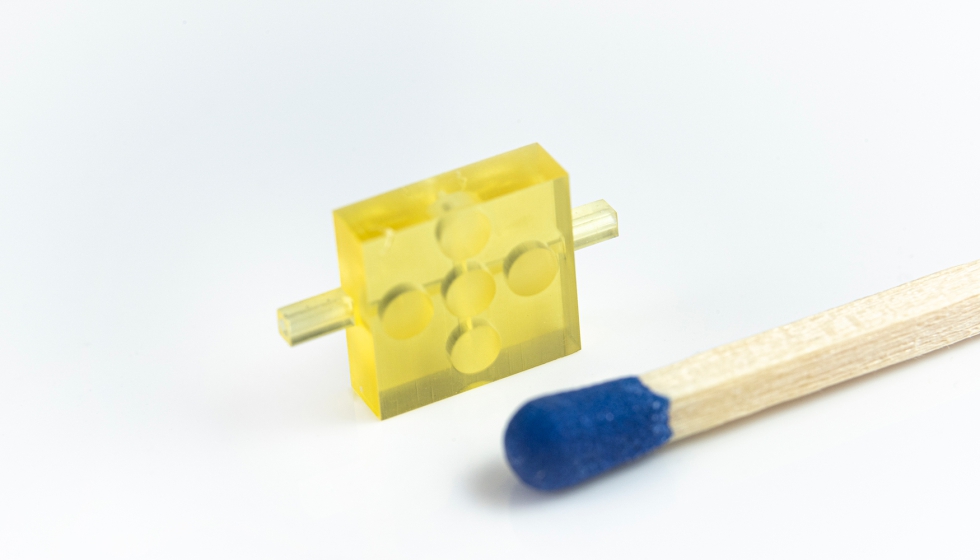

Esta capacidad permite la producción de geometrías complejas (incluidos canales internos, estructuras cerradas y elementos de celosía fina) como piezas monolíticas únicas, eliminando los costes de utillaje de los métodos convencionales. Esto supone otra buena noticia para los fabricantes, ya que significa que no hay que cortar moldes, ni poner en marcha utillajes, ni reconfigurar la cadena de montaje.

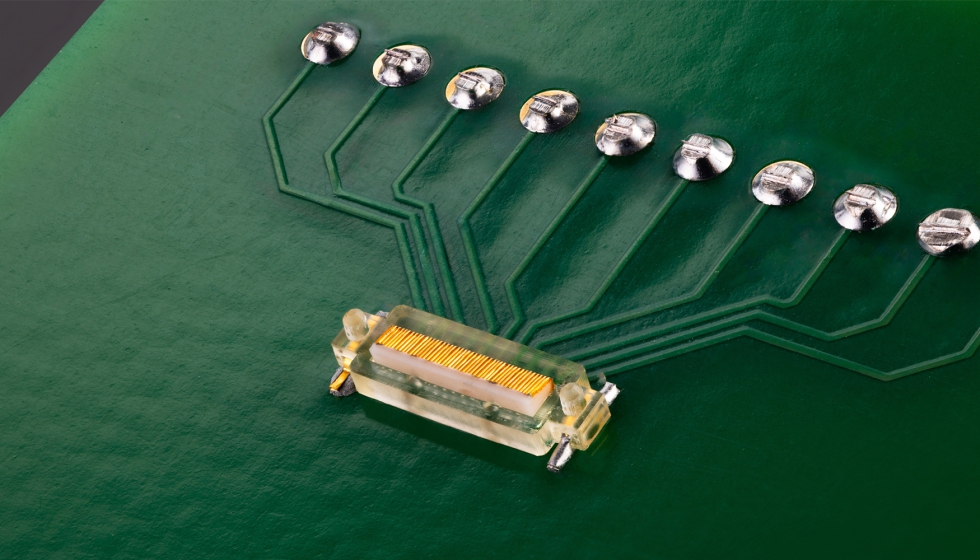

A medida que los dispositivos electrónicos se reducen y aumenta la densidad de los componentes, el margen de tolerancia se estrecha hasta el punto de que la fabricabilidad se convierte en el factor limitante. El reto del sector no consiste simplemente en fabricar piezas más pequeñas, sino en fabricarlas de forma consistente, repetida y con la fidelidad geométrica que exigen los dispositivos electrónicos de alto rendimiento. Los fabricantes de conectores son los que sienten esta presión con mayor intensidad. Un ejemplo de ello es la empresa Hirose Electric, que necesitaba crear prototipos de componentes de tan solo unos pocos milímetros de ancho y 1 mm de alto, con intervalos entre pines de apenas 0,4 mm. A esa escala, la precisión dimensional es binaria: o los pines encajan, o el montaje falla. Mediante el uso de la impresión 3D de microprecisión, Hirose pudo realizar iteraciones más rápidas y a menor coste, al tiempo que producía prototipos comparables a las piezas moldeadas en cuanto a precisión del ángulo de los pines, calidad de los poros y acabado superficial. El utillaje tradicional habría supuesto una espera de hasta un mes por ciclo de prototipo.

Otra ventaja clave de la tecnología PµSL es su capacidad para salvar sin problemas la brecha entre el desarrollo y la producción. Un caso convincente lo ilustra Bright, un socio de desarrollo europeo de los sectores de la automoción y la aeronáutica, que necesitaba 18 variantes de conectores para las pruebas de unidades de control. Cada variante exigía tolerancias de ±20 µm en hasta 120 pines recubiertos de oro. En lugar de invertir en utillaje, Bright produjo lotes de 150 piezas por variante directamente en una plataforma de microprecisión. Sin inversión en utillaje. Sin iteraciones de moldes. Flexibilidad total para adaptarse a cambios de diseño de última hora. Este ejemplo ilustra a la perfección el punto óptimo de producción: piezas complejas y de alta tolerancia en volúmenes bajos o medios, donde la rentabilidad del utillaje rara vez sale a cuenta.

Los sistemas de RF y ondas milimétricas añaden otra capa de complejidad, como demuestra la empresa alemana Horizon Microtechnologies. En este caso, la empresa aprovechó monolitos de polímero microimpresos con metalización conformada para producir guías de onda y filtros con tolerancias de 10 micras y acabados superficiales adecuados para el rendimiento en altas frecuencias. Los resultados fueron notables: se obtuvieron factores Q y pérdidas de inserción comparables a los del micromecanizado de silicio, pero con una libertad de diseño significativamente mayor.

En todo el sector de la electrónica, la tendencia es clara: la microimpresión 3D no es solo una herramienta de prototipado. Más bien, se está convirtiendo en una parte esencial del flujo de trabajo de producción, permitiendo arquitecturas que antes eran imposibles y acelerando la innovación.

En la tecnología médica, lo que está en juego con la miniaturización es diferente. Unos pocos milímetros deben desempeñar toda una función clínica, y la precisión afecta directamente a los resultados de los pacientes. El impulso hacia procedimientos mínimamente invasivos, instrumentos de un solo uso y tratamientos personalizados está impulsando una ola de miniaturización que los métodos de fabricación tradicionales tienen dificultades para soportar.

El endoscopio es un buen ejemplo. Este tipo de instrumentos de inspección utilizados en gastroenterología se acercan ahora a menos de 7 mm de diámetro, mientras que los destinados a uso cardiovascular presentan diámetros cercanos a 1 mm. A medida que estos dispositivos se reducen, el tiempo y la complejidad necesarios para montarlos aumentan exponencialmente, y precisamente por eso resulta tan valioso reducir el número de pasos de montaje. La impresión 3D de microprecisión contribuye a ese objetivo al permitir producir geometrías complejas como piezas monolíticas únicas, eliminando así las uniones de montaje que, de otro modo, introducirían tanto un riesgo de fallo como incertidumbre en las tolerancias.

RNDR Medical, una empresa desarrolladora de dispositivos médicos especializada en instrumentos de endoscopia, urología y cardiología, necesitaba que la punta distal de un novedoso ureteroscopio de un solo uso —una estructura de 3,30 mm de diámetro— albergara una cámara de alta definición, iluminación y canales de irrigación en un conjunto perfectamente sellado y alineado. El micromoldeado podía lograr la geometría requerida, pero solo con utillaje costoso y de largo plazo de entrega. Finalmente, tras explorar la impresión 3D de microprecisión como alternativa, el equipo redujo a la mitad el tiempo total de desarrollo, pasando del diseño a un prototipo perfeccionado en días en lugar de meses.

En conjunto, estos ejemplos convergen en un único punto: la impresión 3D de microprecisión se está convirtiendo en infraestructura. Esta tecnología innovadora permite una iteración rápida, arquitecturas complejas a microescala y ciclos de desarrollo acelerados en diversos sectores. Allí donde la precisión supone un cuello de botella, ofrece la solución, cumpliendo especificaciones estrictas para la producción de bajo volumen con una precisión inigualable.

Este cambio tecnológico repercute en la arquitectura de los productos, acorta los plazos de desarrollo y mitiga los riesgos de montaje. Obliga a los fabricantes a tomar una decisión estratégica: utilizar la microimpresión 3D como herramienta de diseño táctica o integrarla en sus procesos de producción principales. Para quienes la integran, la ventaja es la capacidad de fabricar lo que el mercado demanda con la velocidad, la repetibilidad y el control de procesos necesarios para la producción. La precisión, en este contexto, no es un detalle; es la base fundamental para la próxima generación de dispositivos avanzados.

[1] Coherent Market Insights, Análisis y previsiones del mercado de la impresión 3D a microescala: 2026-2033, marzo de 2026. https://www.coherentmarketinsights.com/market-insight/microscale-3d-printing-market-628
