De la impresión 3D a la ingeniería estructural: Pantur integra CFIP de Reinforce3D para liderar la fabricación avanzada

Como solución a una situación aparentemente imposible, los distintos fabricantes llevan años recurriendo a la fabricación aditiva. Tecnologías como MJF, FDM, SLA o SLS han permitido fabricar geometrías complejas, integrar funciones y acortar ciclos de desarrollo. Sin embargo, existe un límite físico claro: las propiedades mecánicas intrínsecas de los polímeros, incluso cuando están cargados con fibras cortas. Cuando la aplicación exige resistencia estructural real, comportamiento a fatiga o rigidez elevada, el salto hacia el metal o los composites tradicionales ha sido casi inevitable, con el consiguiente aumento de peso, coste y complejidad de proceso.

Es en este punto donde la tecnología Continuous Fiber Injection Process (CFIP), desarrollada por Reinforce3D, marca un punto de inflexión.

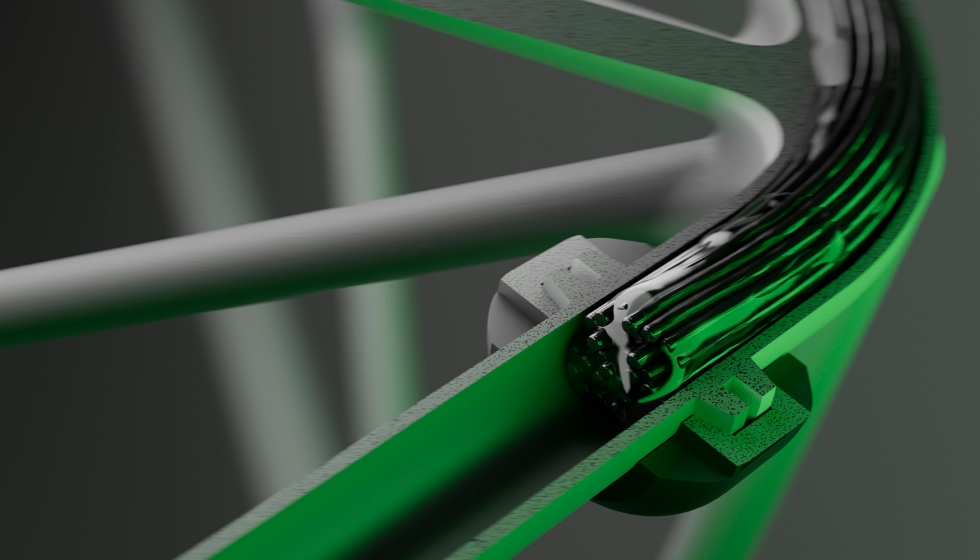

CFIP es el primer proceso industrial de post-proceso capaz de reforzar internamente una pieza ya fabricada —ya sea por impresión 3D o por métodos tradicionales— mediante la inyección de fibras continuas (carbono, vidrio, aramida) impregnadas con resina dentro de cavidades tubulares previamente diseñadas en la geometría.

El concepto es simple en apariencia, pero técnicamente disruptivo:

1. Se diseña la pieza incorporando cavidades internas optimizadas según las cargas reales
2. Se fabrica la pieza base mediante la tecnología más adecuada (MJF, FDM, SLA, SLM, mecanizado…)
3. Se inyectan fibras continuas con resina líquida en el interior de esas cavidades siguiendo trayectorias tridimensionales definidas por cálculo estructural.

El resultado es una estructura multimaterial en la que el material base aporta forma, precisión geométrica y funcionalidad, mientras que la fibra continua trabaja exactamente donde debe trabajar: entre puntos de carga y fijación, atravesando capas, en cualquier dirección espacial.

A diferencia de los sistemas de impresión con fibra corta o con fibra continua en plano XY, CFIP permite:

• Refuerzo entre capas (dirección Z incluida)
• Trayectorias tridimensionales libres
• Integración estructural de varias piezas en un único conjunto reforzado

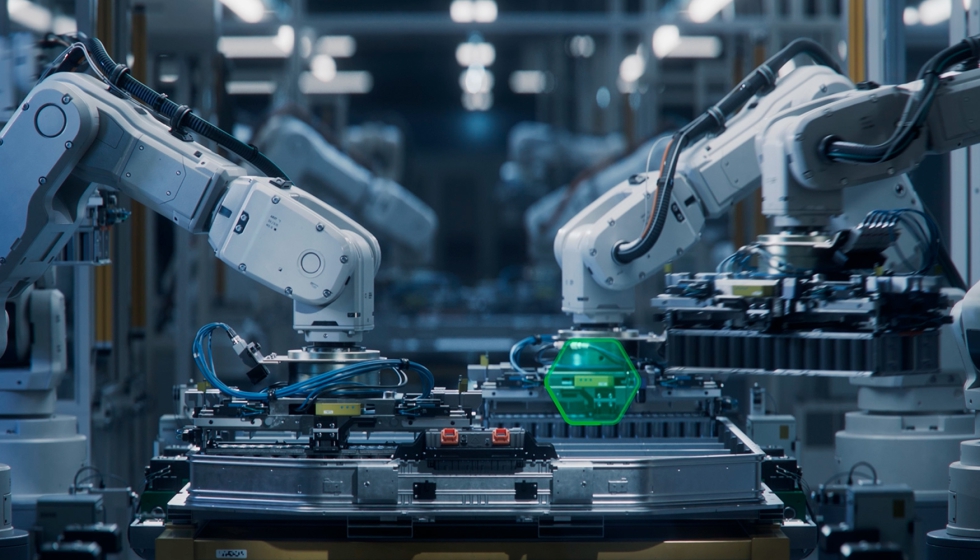

• Sustitución de componentes metálicos en determinadas aplicaciones con reducciones de peso significativas.

Desde un punto de vista mecánico, hablamos de incrementos muy relevantes en resistencia específica (resistencia/peso), con reducciones de porosidad frente a tecnologías convencionales de composites aditivos y con un comportamiento estructural más predecible gracias a la optimización FEM previa.

Conscientes de las necesidades de aquellos entornos donde la precisión y la repetibilidad no son opcionales, desde Pantur llevan más de tres décadas especializados en la fabricación de stencils para montaje SMD, incorporando incluso el microcorte láser con tolerancias de ±9 micras y siendo pioneros nacionales en integrar fabricación aditiva industrial como complemento real a la producción técnica.

Siguiendo una evolución coherente con las necesidades del sector —desde la precisión superficial en PCB hasta el control geométrico en fabricación aditiva, y del utillaje para soldadura THT a la producción de piezas funcionales mediante tecnologías MJF, FDM o SLA—, la incorporación de CFIP a su cartera de servicios representa el siguiente paso en esta trayectoria.

Mediante el establecimiento de esta alianza tecnológica con Reinforce3D, han logrado posicionarse también como uno de los referentes en España en refuerzo estructural interno con fibra continua. Y es que no se trata de añadir una tecnología más al catálogo, sino de integrar un nuevo enfoque de diseño y fabricación.

De esta manera, hoy en día ya pueden ofrecer a sus clientes:

• Diseño optimizado para refuerzo interno

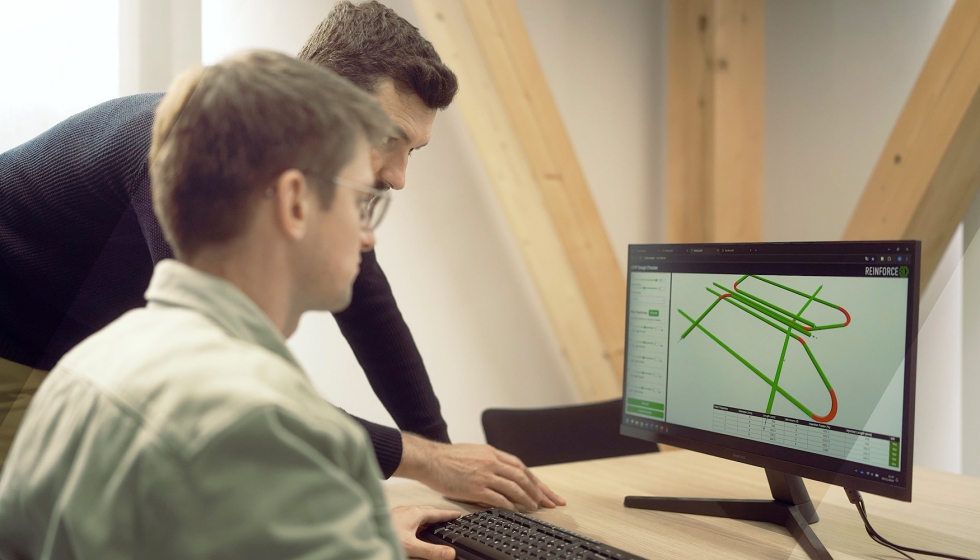

• Validación estructural previa mediante simulación
• Fabricación del sustrato con nuestras tecnologías aditivas industriales
• Proceso CFIP integrado en flujo productivo propio
• Ensayo y acompañamiento técnico hasta validación final.
