Toscano, equipos específicos para el cumplimiento de la futura ITC-BT-23
Entendiendo las amenazas: permanentes vs. transitorias
Las sobretensiones representan un aumento de la tensión eléctrica por encima de los valores máximos establecidos, lo que puede derivar en el envejecimiento prematuro de los equipos, destrucción de componentes e incluso incendios. El catálogo de Toscano aborda las dos tipologías principales:
- Sobretensiones permanentes: aumentos continuos debidos habitualmente a la rotura o desconexión del neutro. La protección de Toscano actúa mediante el corte de suministro seguro, empleando una curva progresiva tensión/tiempo según la norma UNE-EN 50550 / 63052.
- Sobretensiones transitorias: picos de tensión extremadamente breves y altos causados por descargas atmosféricas (rayos) o conmutaciones de red. La protección se realiza mediante descargadores en paralelo que derivan el exceso de energía a tierra.
Clasificación y soluciones según la normativa
La futura normativa y la norma EN61643-11 clasifican los dispositivos de protección (DPS) en tres categorías, para las cuales Toscano ofrece equipos específicos:
1-TIPO 1 (V2T-100 / V3T-100). Diseñados para derivar corrientes altas (10/350 microsegundos). Deben instalarse junto al contador en edificios con pararrayos o riesgo de descarga directa.

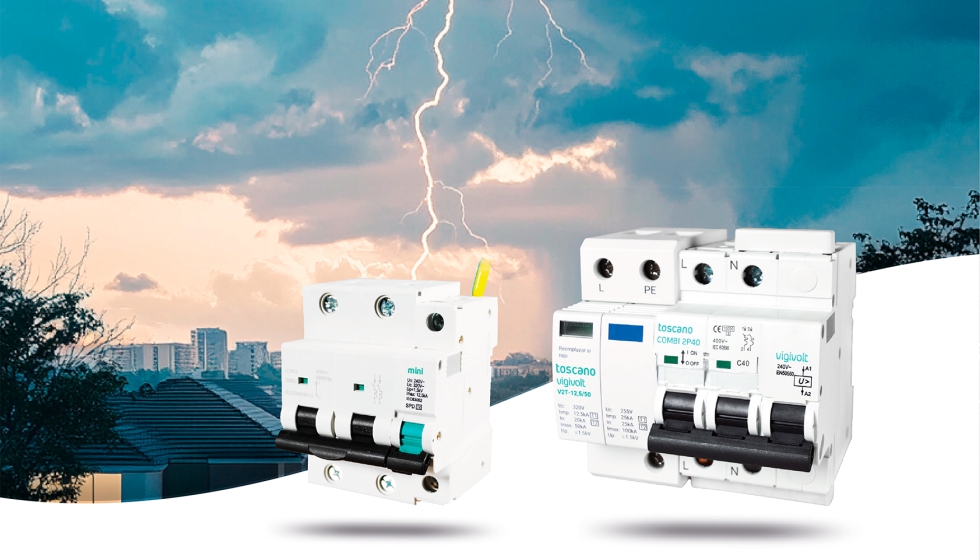

2-TIPO 2 (Gama COMBI). Ideales para el cuadro general de distribución. Toscano ofrece tres versiones adaptadas a cada necesidad:
- Estándar: máxima fiabilidad en formato convencional.
- Compacto (COMBI-MINI): optimización del espacio en el carril DIN.
- Reconexión (COMBI-PRO): garantiza la continuidad del servicio tras el disparo.
3-TIPO 3 (V2T10). Protección final para equipos electrónicos muy sensibles, instalándose aguas abajo del Tipo 2.
- Instalaciones con IGA ≤ 63A: dispositivos como el COMBI 2P/4P T12,5/50 combinan protección de Tipo 1+2 en un mismo módulo, cumpliendo con la exigencia para instalaciones donde no se puede colocar un Tipo 1 junto al contador.
¿Qué criterios introduce el borrador de la ITC-BT-23 sobre las protecciones contra sobretensiones?
La citada Norma indica en el apartado ‘3 - Protección contra sobretensiones transitorias’, concretamente en el 3.4 – ‘Selección de tipos e instalación DPS’:
- “Deberá instalarse un DPS de Tipo2(...) en el cuadro general de mando y protección”.
- “Adicionalmente deberá instalarse un Tipo 1(...) junto al contador y aguas arriba del mismo”.
- “En las instalaciones existentes donde no sea posible instalar un Tipo 1 aguas arriba de los equipos de medida, este podrá instalarse en el cuadro de mando y protección. En este caso los DPS de Tipo 1 + 2 podrán combinarse en el mismo dispositivo”.
La citada Norma indica en el apartado ‘4 - Sobretensiones temporales’ en concreto en el subapartado 4.2 – ‘Selección e instalación’:
- “Las instalaciones en entornos residenciales o análogos deberán estar adecuadamente protegidas frente a los efectos de las sobretensiones temporales, mediante el uso de dispositivos que cumplan con la Norma UNE-EN IEC 63052”.
Toscano, acompañando a proyectistas e instaladores
La electrónica actual es cada vez más sensible y la seguridad de las personas es innegociable. Con la futura normativa en el horizonte, los proyectistas e instaladores encuentran en Toscano un aliado estratégico que no solo suministra componentes que cumplen con las normas UNE-EN 63052 y EN 61643-11, sino que facilita la selección mediante guías de aplicación claras para cada tipo de instalación.
Aquellos interesados en conocer más información técnica acerca de estas soluciones, puede consultar el portal especializado de la marca en www.toscano.es.
