Referencias horarias en tomas IEC 309: Claves para su uso seguro y eficiente

En el mundo de las instalaciones industriales y profesionales, las clavijas y tomas de corriente bajo el estándar IEC 309 utilizan lo que se conoce como ‘referencias horarias’ para definir la posición del contacto de tierra. Estas referencias horarias no son meros detalles estéticos, sirven para evitar conexiones erróneas entre equipos con diferentes tensiones, corrientes o configuraciones, incrementando la seguridad y la compatibilidad.

Una toma o clavija IEC 309 referenciada a las ‘6 h’ indica que el contacto de tierra está alineado a las ‘6 en punto’; es decir, en la parte inferior. Otros pueden estar referenciados a horas diferentes y muy diversas: 2h, 3 h, 4 h, 7 h… cada uno asociado a diferentes valores de tensión y configuraciones de fase.

Gracias a esta codificación, un instalador puede identificar rápidamente cuál es el conector adecuado para su aplicación, evitando equivocaciones que deriven en riesgos como sobrecargas o conexiones eléctricas peligrosas.

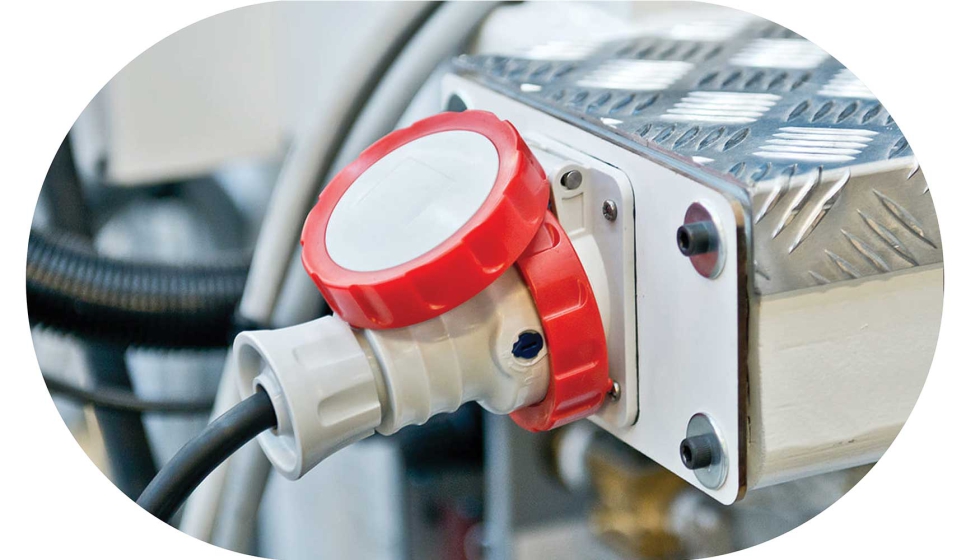

Gama IEC 309 de Gewiss: amplitud, robustez y versatilidad

Gewiss dispone de una completa gama de productos en todas las referencias horarias posibles, lo que unido a su también completa gama de tensiones, corrientes y aplicaciones, conforma una de las gamas más competitivas del mercado. Además, Gewiss ofrece particularidades sobresalientes para su uso en aplicaciones que demandan unas altas prestaciones.

• Alta robustez: El uso de tecnopolímeros de alto rendimiento, junto con pines y casquillos niquelados, asegura una excelente resistencia mecánica y química, incluso en entornos exigentes.
• Grado de protección de referencia: Las versiones HP de Gewiss con IP68 e IP69 son las primeras en el mercado para este tipo de conectores, lo que permite su uso en ambientes exteriores o industriales con alta humedad, polvo o salinidad.
• Seguridad mecánica: Las versiones de baja potencia incluyen un sistema de cierre patentado ‘Safe-Lock’ con giro de un cuarto de vuelta, mientras que las de mayor corriente utilizan tornillos cautivos sobre insertos de latón.

Usos típicos de referencias horarias diferentes de las 6h

• 3h – Tensiones muy bajas (24 Vca / 32 Vcc): equipos en ambientes húmedos, iluminación portátil en zonas de riesgo, herramientas de mantenimiento en tanques o espacios confinados.
• 4h – Tensión 42–50 V: transformadores de seguridad para obras, alumbrado temporal de baja tensión en construcción, equipos portátiles en zonas donde existe riesgo eléctrico elevado.
• 7h – Tensión 230 V monofásica, frecuente en barcos o camping: conexión de embarcaciones a toma de muelle, instalaciones de caravanas y campings donde se diferencian circuitos monofásicos de los trifásicos, circuitos dedicados en industria ligera que requieren evitar cualquier conexión con 400 V.
• 9h – Tensión 500 V: motores o maquinaria pesada, instalaciones industriales que emplean tensiones especiales para reducir corrientes de línea, entornos de minería o siderurgia donde se emplean alimentaciones no estándar.
• 11h – Tensión trifásica 690 V: alimentación de motores industriales de alta potencia, maquinaria utilizada en refinerías o grandes plantas de proceso, sistemas de conversión o distribución en plantas eólicas o infraestructuras ferroviarias.
• 12h – Aplicaciones especiales: sistemas alimentados en CC de alta corriente, equipos de emergencia específicos donde es crítico impedir conexiones erróneas, aplicaciones militares o portuarias que requieren codificaciones exclusivas.

Gewiss dispone de un servicio técnico para asesorar con el conector que mejor se adapte a sus necesidades.
