Ensayos con cargas no lineales

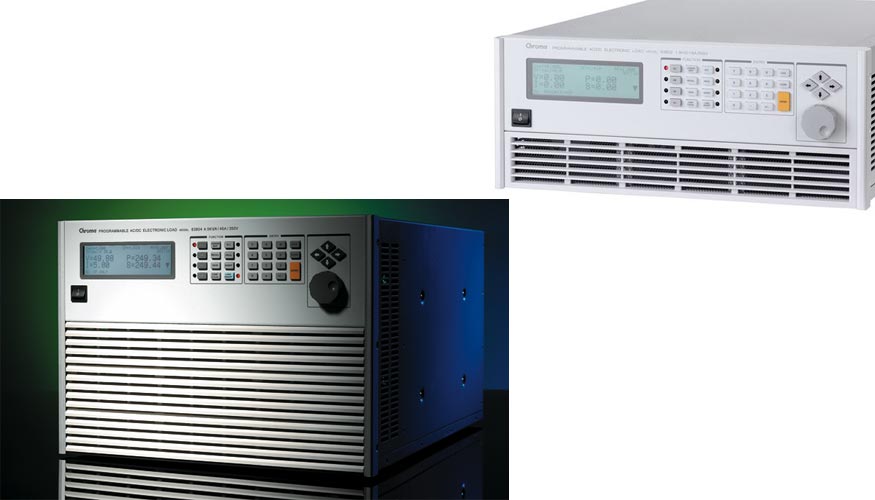

Instrumentos de Medida, S.L. presenta las cargas electrónicas Chroma 63800 de CA, que pueden simular las condiciones de carga bajo factor de cresta alta y otros factores de potencia con compensación en tiempo real, incluso cuando se distorsiona la forma de onda de tensión. Esta característica única proporciona capacidades de simulación del mundo real y evita el sobre-estrés en el instrumento con lo que obtendremos el resultado de unos valores fiables e imparciales.

El diseño de la 63800 utiliza la tecnología DSP para simular las cargas no lineales rectificadas con su modo de funcionamiento RLC único. Este modo mejora la estabilidad mediante la detección de la impedancia de la UUT y ajusta dinámicamente la anchura de banda de control de carga para asegurar la estabilidad del sistema.

Las resistencias típicamente han cubierto la necesidad de cargar los dispositivos de salida de corriente alterna de forma económica. Sin embargo el uso de resistencias presenta desventajas en el proceso de prueba:

• Se necesitan sistemas de conmutación / redes de resistencias complejos para cambiar automáticamente los niveles de carga
• Resistencias sólo proporcionan el factor de potencia unidad y no simulan las cargas del mundo real
• La impedancia de las resistencias va a cambiar con la temperatura por lo que los niveles de carga precisos son casi imposibles de obtener
• También se necesitan Shunts y Multímetros para medir la corriente de carga y de las tensiones.

La serie de Chroma 63800 incluye un modo de simulación de circuitos que permite a los usuarios programar los valores del circuito directamente con los valores del factor de potencia y factor de cresta en lugar de aproximar las condiciones de carga. Otras ventajas incluyen:

• Llevar a cabo tanto en la simulación de cargas de CA como CC
• Modos de carga constante y rectificados
• Modo de arranque programable
• Ajuste automático de ancho de banda
• Paralelo / Control 3-Fases
• Factor de cresta y del factor de potencia programables
• Capacidad incorporada de medición exacta de V, I, PF, CF, P, Q, S, M, R, Ip +/- y THDv
• Estabilidad a 400Hz
• Controles en el panel frontal.

Las cargas serie 63800 de AC /CC están diseñados para múltiples aplicaciones de pruebas en la industria, incluyendo sistemas de alimentación ininterrumpida, inversores aislados, fuentes de alimentación de CA y otros dispositivos eléctricos tales como interruptores, válvulas, fusibles y conectores.

Ver las cargas serie 63800 para ensayos con cargas no lineales en http://idm-instrumentos.es/idm/wp-content/uploads/2012/06/63800(2).pdf
