Izoterm PlamaFrame - Insertos de espuma aislante para ventanas, puertas y muros cortina

Mejorar el aislamiento térmico requiere considerar toda la sección del perfil. El acristalamiento, los perfiles, las poliamidas de rotura de puente térmico y las cavidades internas contribuyen al rendimiento global. Optimizar un único componente puede dejar sin aprovechar un importante potencial de mejora.

Las poliamidas reducen la transferencia de calor por conducción entre las partes interior y exterior de los perfiles. Aumentar su anchura y optimizar su geometría mejora el aislamiento, pero no permite eliminar todos los mecanismos de transferencia térmica.

En función de sus dimensiones, orientación y diferencia de temperatura, pueden producirse fenómenos de convección natural en las cavidades situadas bajo el acristalamiento y entre las poliamidas de rotura de puente térmico. El aire circula y transfiere calor entre las superficies más calientes y las más frías. La conducción y la radiación también contribuyen a la transferencia térmica. Estos efectos pueden limitar los beneficios obtenidos mediante el uso de poliamidas más anchas o materiales de mayores prestaciones.

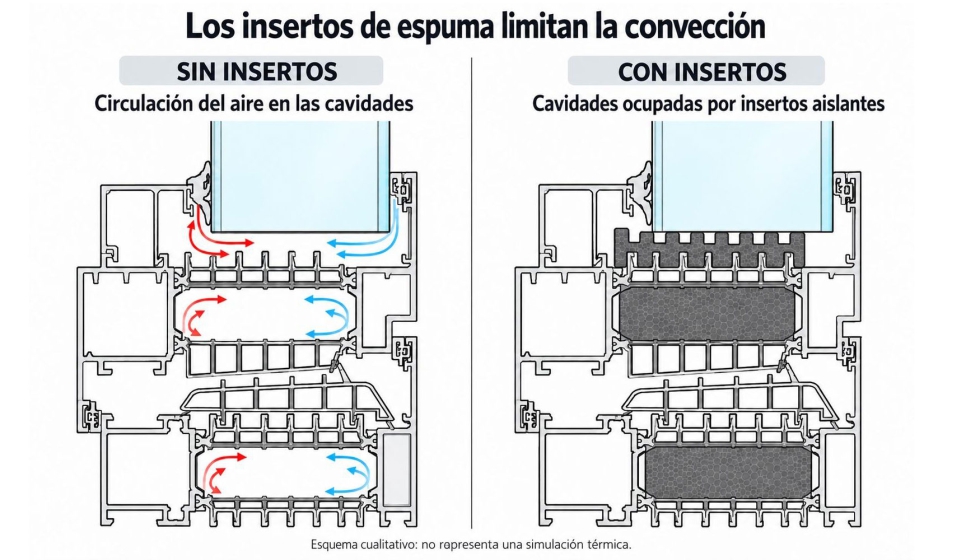

Marco de ventana o puerta de aluminio. Los insertos de espuma rellenan las cavidades situadas bajo el acristalamiento y entre las poliamidas de rotura de puente térmico.

Los insertos de espuma de polietileno de célula cerrada pueden utilizarse para rellenar o compartimentar determinadas cavidades, limitando la circulación del aire e incorporando un material con una conductividad térmica muy baja.

Los perfiles PlamaFrame de Izoterm presentan una conductividad térmica de λ = 0,038 W/(m·K), certificada conforme a la norma EN 12667 por el Instituto Fraunhofer de Stuttgart.

La baja conductividad térmica, la estructura de célula cerrada y la geometría adaptada a cada aplicación complementan las prestaciones de los componentes de rotura de puente térmico. Los insertos pueden colocarse bajo el acristalamiento, entre las poliamidas de rotura de puente térmico o utilizarse como separadores aislantes en sistemas de muro cortina.

Su posicionamiento debe diseñarse específicamente para cada sección, respetando los requisitos de drenaje, ventilación e instalación del sistema.

Izoterm también ofrece insertos fabricados en XPS (poliestireno extruido), con una conductividad térmica certificada de λ = 0,031 W/(m·K). La rigidez del material facilita su instalación en las cavidades situadas entre las poliamidas de rotura de puente térmico, contribuyendo a simplificar el montaje y a mantener la geometría prevista.

Esta solución amplía la gama de opciones disponibles. La elección entre espuma de polietileno de célula cerrada y XPS depende de la sección del perfil, el método de montaje y las prestaciones requeridas.

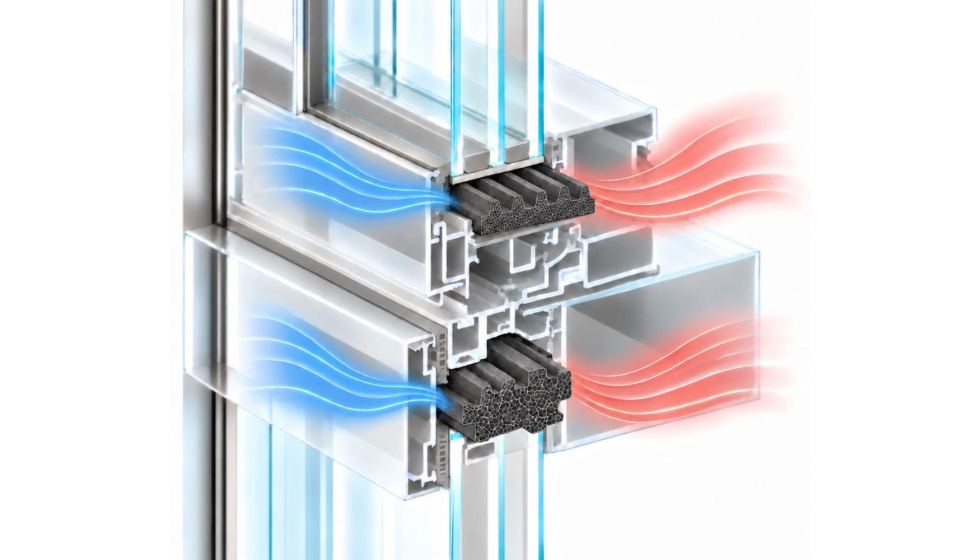

Muro cortina. Inserto de espuma bajo el acristalamiento y separador aislante.

Izoterm ofrece una amplia gama de perfiles estándar y fabrica perfiles a medida, con o sin cinta adhesiva de doble cara y, cuando es necesario, con sistemas de fijación por encaje, para adaptarse a las cavidades de diferentes diseños de sistemas.

Los perfiles PlamaFrame se fabrican mediante extrusión: la geometría de la sección se obtiene directamente durante el proceso de producción, en lugar de cortarse a partir de bloques o planchas.

Un ajuste preciso simplifica la instalación, mantiene el inserto en la posición prevista y evita la aparición de huecos residuales no deseados. Las geometrías a medida también permiten abordar cavidades más complejas e integrar el inserto de espuma en el diseño del sistema.

Estas soluciones, que ya utilizan fabricantes de sistemas de referencia a nivel internacional, contribuyen al desarrollo de ventanas, puertas y muros cortina de altas prestaciones y con un aislamiento térmico mejorado. Izoterm colabora con sus clientes como socio de desarrollo, desde la definición de la geometría hasta la evaluación de los beneficios térmicos.

La conductividad térmica es una propiedad del material, mientras que la mejora de las prestaciones de ventanas, puertas o muros cortina depende de la configuración global. Comparar el comportamiento térmico de una sección con y sin insertos, bajo las mismas condiciones de cálculo, permite cuantificar los beneficios obtenidos.

En los sistemas de ventanas y puertas, esta solución puede reducir hasta un 20 % la transmitancia térmica del marco, expresada como Uf, dependiendo de la sección y de la configuración consideradas. Por supuesto, la mejora real debe verificarse para cada sistema específico.

El departamento técnico de Izoterm ofrece asistencia a los clientes en el diseño de perfiles y la realización de cálculos térmicos, identificando las zonas en las que pueden incorporarse los insertos y evaluando las mejoras de prestaciones alcanzables.

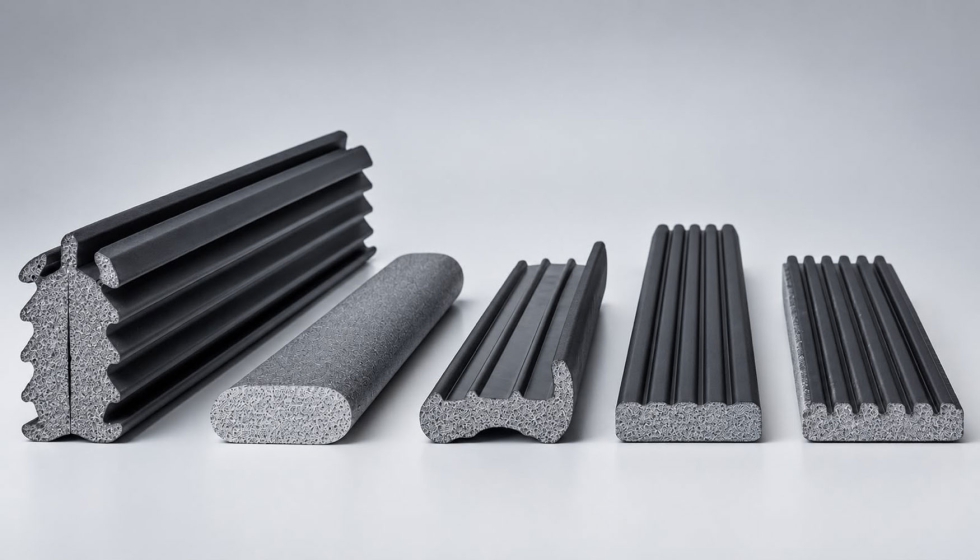

Diversas geometrías de perfiles de polietileno expandido.

Contacte con nosotros para obtener más información o solicitar nuestro catálogo de perfiles estándar: microextrusion@izoterm-plama.rs – sara.ferro@izoterm-plama.rs - +39 342 8766395
