El muro cortina de la ‘Chambre des Notaires’ de París simboliza la transición entre la historia y la modernidad

Con la modernización de la histórica Chambre des Notaires, situada en el corazón de París, se ha reinterpretado un edificio emblemático arraigado desde el siglo XIX en el paisaje urbano haussmaniano. Para dotar al edificio histórico de mayor apertura, luz y profundidad espacial, se creó una fachada de vidrio en forma de media luna en el patio interior, haciendo visible el diálogo entre el pasado y el presente. Eiffage Métal, uno de los contratistas de fachadas de mayor renombre internacional, llevó a cabo esta exigente construcción de fachada, mientras que Doering Berlin fabricó las unidades de vidrio aislante curvadas. El proyecto contó con el apoyo del espaciador flexible Super Spacer TriSeal Premium Plus, de Edgetech, que garantiza la fiabilidad funcional del sellado de los bordes en todas las plantas y, por lo tanto, contribuye de manera decisiva a la durabilidad de la nueva fachada.

“Cuando el buen Dios se aburre en el cielo, abre la ventana y contempla los bulevares de París”, se entusiasmaba el poeta alemán Heinrich Heine, quien falleció en 1856 y nunca llegó a ver la transformación radical del centro medieval de la ciudad. Bajo el mandato del prefecto Georges Eugène Haussmann, en 1853 se inició una modernización integral, aunque controvertida: se demolieron miles de edificios antiguos, se construyeron otros nuevos y se crearon amplios bulevares, un moderno sistema de alcantarillado y extensos espacios verdes. Hasta el día de hoy, los edificios haussmannianos, típicamente de seis plantas, definen el aspecto de París, con fachadas uniformes de piedra caliza de color ocre claro, balcones de hierro forjado y tejados inclinados de mansarda.

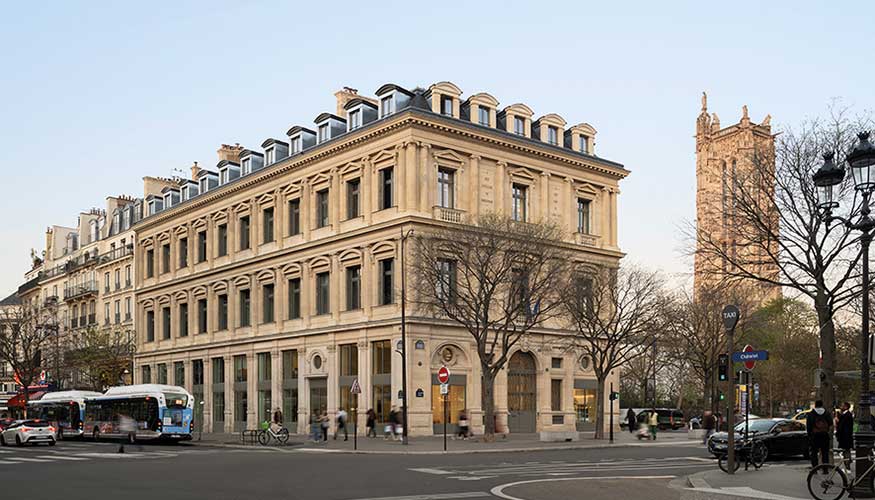

'Chambre des Notaires',  en París, un ejemplo de la arquitectura Haussmaniana. Foto: Jared Chulski.

La sede de la Cámara de Notarios de París, situada en el número 12 de la Avenue Victoria, también conocida como el Hôtel du Châtelet, inaugurada en 1855, es un icono de la arquitectura haussmanniana. Dado que la estructura histórica ya no cumplía los requisitos funcionales y técnicos, la Cámara convocó un concurso de arquitectura para su modernización en 2019. El diseño consistía en abrir el edificio, combinar métodos de trabajo digitales contemporáneos con la estructura histórica del edificio y mejorar la imagen de una profesión a menudo percibida como cerrada.

“El Hôtel du Châtelet encarna un sutil equilibrio entre patrimonio y modernidad, al igual que la propia profesión notarial: arraigada en el siglo XXI, pero fiel a su tradición y a su misión de servicio público”, afirma Pierre Tarrade, presidente de la Cámara de Notarios.

El consorcio ganador, Atelier Senzu + Lagneau Architectes, logró preservar el patrimonio arquitectónico al tiempo que creaba una mayor transparencia. Se eliminaron los elementos fijos que habían bloqueado la luz y la profundidad espacial durante décadas, lo que permitió que la planta baja volviera a parecer abierta y accesible. En el centro del rediseño se encuentra la fachada acristalada semicircular del patio, que sigue la geometría de la estructura existente y se extiende desde la planta baja hasta la sexta planta. Esta canaliza la luz natural hacia el interior y simboliza la transición entre el tejido histórico y las modernas áreas de trabajo situadas en la parte trasera del edificio.

Wandrille Marchais, uno de los socios fundadores del estudio de arquitectura Senzu, describió la realización técnica de la fachada acristalada en esencia de la siguiente manera: “Los paneles de vidrio son curvos y autoportantes, y ahí radica precisamente la magia de este acristalamiento: hace que los montantes y las estructuras pesadas sean superfluos y confiere al espacio abierto y a las áreas de trabajo una estructura clara y un acceso directo a la intensa luz natural”.

Las unidades de vidrio aislante curvadas se apoyan en cada planta sobre travesaños de acero de sección en T, recubiertos y soldados, cuyo radio de curvatura coincide exactamente con el del acristalamiento.

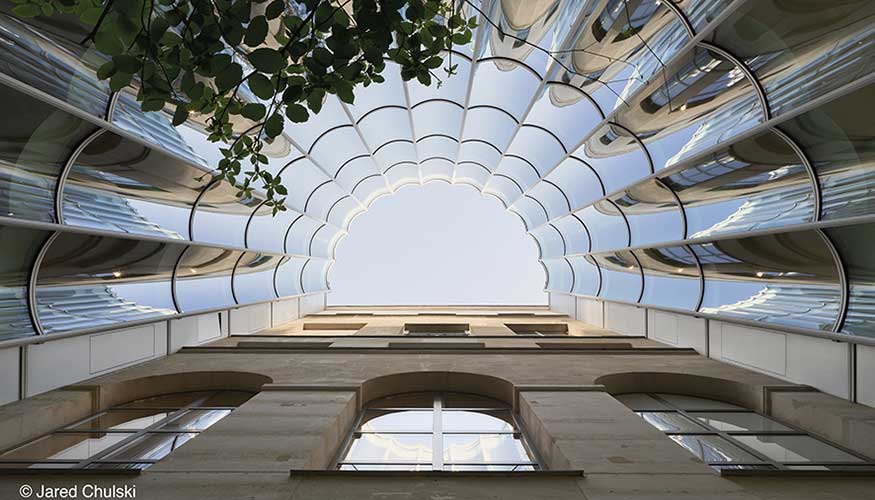

La fachada acristalada está formada por paneles de vidrio curvos y autoportantes. Foto: Jared Chulski.

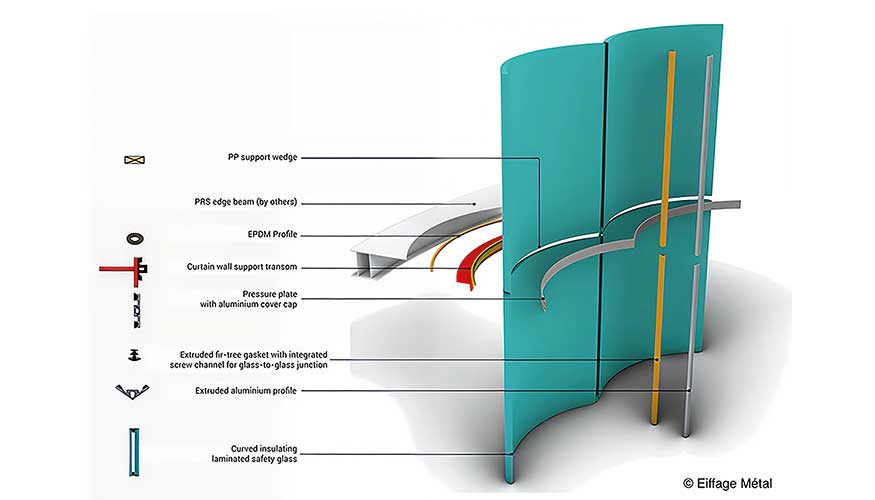

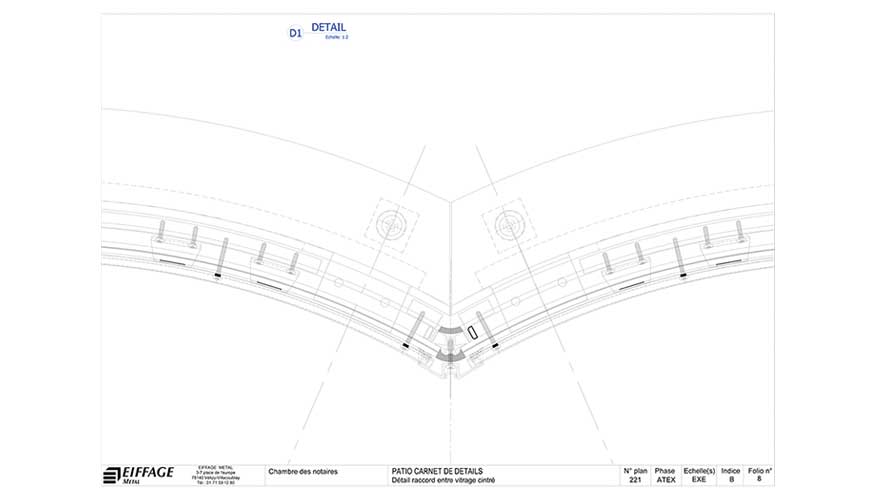

Sobre estos travesaños se monta un sistema de muro cortina basado en Raico Therm+ 56. El acristalamiento descansa sobre un perfil de EPDM que también sirve para drenar el condensado y se fija mediante una placa de presión con una tapa de recubrimiento exterior. Los bloques de fijación de silicona colocados localmente compensan las tolerancias derivadas de los paneles curvados, y una junta final de silicona completa el sellado. Las juntas a tope entre los paneles se realizan con un perfil de junta tipo B. Los canales para tornillos integrados en la estructura portante permitieron atornillar las tapas de aluminio a medida directamente en su sitio sin necesidad de soldaduras en la fachada.

Las 77 unidades de vidrio aislante, cada una de 35,52 milímetros de espesor, están diseñadas como paneles cóncavos de curvatura cilíndrica con bordes totalmente pulidos. El panel exterior está compuesto por vidrio laminado que incluye vidrio flotado de 6 milímetros y SG Cool-Lite SKN 176 II de 6 milímetros, unidos por una capa intermedia de PVB de 1,52 milímetros, un espaciador Super Spacer TriSeal Premium Plus de 16 milímetros y vidrio flotado de 6 milímetros en el interior. Alrededor del perímetro se forma un borde escalonado continuo de 12,5 milímetros de altura. La longitud del arco es de 1.305 milímetros, el radio interior de 1.000 milímetros y la altura de la unidad de aproximadamente 1.287 milímetros.

El acristalamiento está fijado en la parte superior y en la base, mientras que los bordes verticales quedan libres. La distribución uniforme de la carga se consigue mediante tres bloques de fijación por unidad. Dado que la fachada también debe ofrecer protección contra caídas, se diseñó estáticamente de acuerdo con los requisitos de las barandillas. Una prueba de impacto con un impactador de 50 kg confirmó la resistencia de la construcción.

La geometría semicircular de la fachada del patio de siete plantas creó una fuerte interdependencia entre todos los componentes. Las desviaciones de tolerancia admisibles de las unidades de vidrio aislante curvadas eran de hasta cinco milímetros para el radio y de hasta siete milímetros para la altura. Incluso las desviaciones mínimas en las unidades de vidrio aislante o en la elevación de los travesaños de acero se habrían acumulado a lo largo de toda la altura de la fachada. “Una desviación de un milímetro por planta ya habría dado lugar a un desplazamiento apreciable a lo largo de siete plantas y podría haber provocado problemas de ajuste, fuerzas de sujeción desiguales y anchuras variables de las juntas de silicona”, explica Benjamin Jourdanne, subdirector de operaciones de DO Bâtiment / Eiffage Métal.

Los requisitos estructurales aumentaron aún más esta sensibilidad. Los paneles de vidrio curvados proporcionan protección contra caídas y solo se apoyan en la parte superior e inferior. Como resultado, reaccionan con sensibilidad a las deformaciones de la estructura portante, ya que el vidrio apenas puede adaptarse a los movimientos estructurales. Los cambios térmicos de longitud de los travesaños de acero o los asentamientos mínimos se transmiten directamente al vidrio y podrían provocar picos de tensión locales.

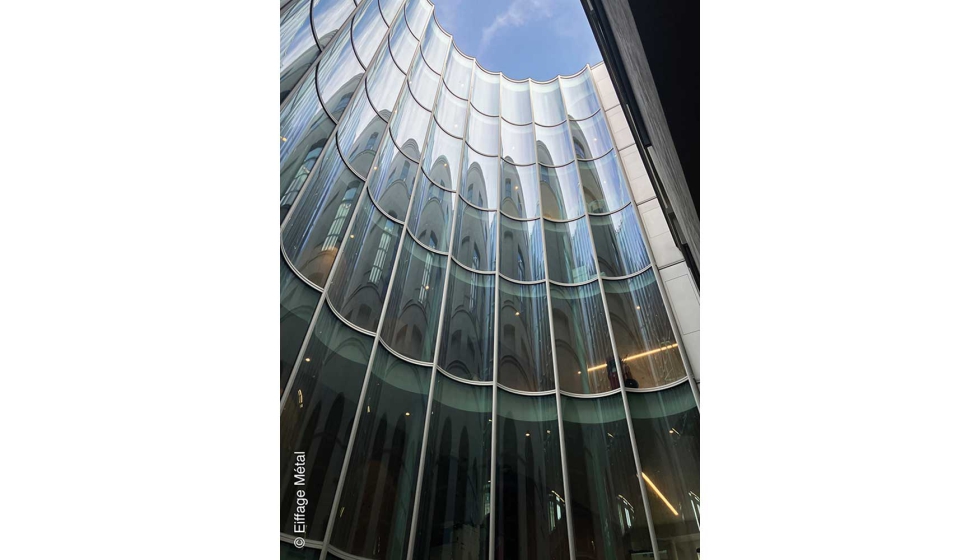

“Un espaciador flexible como Super Spacer ayuda a adaptarse de forma fiable a las tolerancias permitidas en radio y altura. Gracias a su capacidad para adaptarse a la geometría individual del vidrio, se compensan las desviaciones locales en el borde y se evitan picos de tensión adicionales. Esto garantiza la fiabilidad funcional del sellado del borde en toda la altura de la fachada”, afirma Carsten Kunert, jefe de obra de Doering Berlin GmbH.

La instalación también planteó exigencias estrictas. La instalación de los paneles curvos en una geometría radial requirió una secuencia coordinada con precisión en todas las plantas. Cada travesaño y cada panel eran un elemento único que solo podía instalarse en un orden y a una altura definidos. Incluso pequeñas desviaciones en la posición o el ángulo de un travesaño tenían un impacto directo en el ajuste de la siguiente unidad. Los errores en la secuencia, la altura o la alineación podrían haber dado lugar a choques, anchuras de junta variables o una sujeción insuficiente. Por lo tanto, la instalación requirió un proceso de montaje altamente preciso y supervisado continuamente, en el que cada nivel determinaba la precisión dimensional del siguiente.

Con una transmitancia térmica de 1,0 W/m²K, la fachada acristalada proporciona un aislamiento térmico eficiente en invierno. En verano, el revestimiento de control solar limita el sobrecalentamiento mediante una transmitancia solar total máxima del 38 %, mientras que una transmisión de luz de al menos el 45 % garantiza suficiente luz natural con un deslumbramiento mínimo. El espaciador Super Spacer de Edgetech/Quanex también contribuye al rendimiento energético.

“Utilizamos exclusivamente espaciadores Super Spacer para la fabricación de nuestros acristalamientos curvos por varias razones. Una de ellas es la capacidad del sistema a base de espuma y sin metales para evitar puentes térmicos en el borde del vidrio, ya que cada vez más clientes especifican acristalamientos con exigentes valores de rendimiento energético”, explica Kunert.

Además, las unidades de vidrio aislante curvadas plantean exigencias especialmente elevadas al sellado de los bordes. Debido a su mayor rigidez a la flexión, reaccionan con mayor sensibilidad a las fluctuaciones de presión climática y a los cambios de longitud relacionados con la temperatura. Los movimientos de bombeo resultantes actúan directamente sobre la capa de sellador.

El espaciador de espuma estructural a base de silicona Super Spacer TriSeal Premium Plus combina una baja conductividad térmica con una alta elasticidad y una memoria de forma fiable. Compensa las tensiones de cizallamiento causadas por el calentamiento unilateral y los cambios de volumen relacionados con el clima, alivia el sellado primario de PIB y distribuye las fuerzas a lo largo de las superficies de unión y la capa adhesiva acrílica lateral. Especialmente en zonas climáticas con temperaturas extremas o muy fluctuantes, esto contribuye a la estabilidad a largo plazo y a la fiabilidad funcional de las unidades de vidrio aislante y reduce de forma fiable la difusión de gas y la condensación en la cámara.

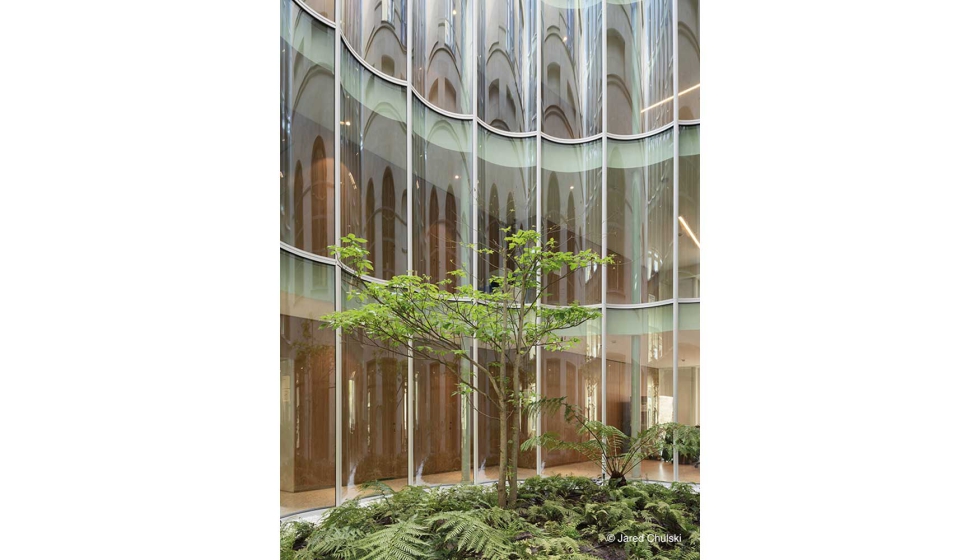

“En acristalamientos de fachada curvos de gran formato, los sistemas de espaciadores flexibles son, desde el punto de vista estructural, la única forma de acomodar los movimientos de manera controlada”, confirma Mike Moran, vicepresidente de ventas de Edgetech/Quanex. “El Super Spacer TriSeal Premium está perfectamente diseñado para su aplicación manual, como es habitual en las unidades de vidrio aislante curvas, ya que el sellado primario de poliisobutileno ya viene aplicado de fábrica”.
