Tecnología radar certificada para el control de vertidos de acuerdo con la nueva Orden TED/1191/2024

Esta nueva orden busca mejorar el control de aprovechamientos de agua (captaciones, pozos, embalses, etc.). Asimismo, otro de sus objetivos es garantizar la monitorización continua de vertidos desde redes de saneamiento y estaciones de tratamiento y, además, asegurar la fiabilidad, trazabilidad y digitalización de los datos obtenidos.

En este nuevo contexto normativo, la tecnología radar de VEGA con certificación MCERTS Clase 1 se convierte en una herramienta estratégica para garantizar el cumplimiento legal con soluciones robustas, precisas y sostenibles.

Para cumplir con estos requisitos, se requiere equipamiento de medición certificado que garantice resultados verificables y resistentes a condiciones variables. La Orden TED/1191/2024 establece una serie de medidas obligatorias para el sector del agua, con especial atención a:

- La medición de caudal y volumen de vertido en puntos de alivio o estaciones depuradoras.

- El registro de niveles y caudales en captaciones, fuentes, depósitos reguladores o puntos de entrega.

- La necesidad de que los sistemas de medición sean accesibles, auditables y con mantenimiento documentado.

- Que se permita la verificación remota de los equipos.

Para cumplir con estos requisitos, se requiere equipamiento de medición certificado que garantice resultados verificables y resistentes a condiciones variables.
Es aquí donde entra en juego la tecnología radar de VEGA con certificación MCERTS, ya reconocida como uno de los estándares de calidad más exigentes en Europa.

MCERTS (Monitoring Certification Scheme) es un esquema de certificación desarrollado por la Environment Agency del Reino Unido. Su objetivo es asegurar que los equipos utilizados para la medición de caudales, niveles y vertidos cumplen con altos estándares de a) precisión y repetibilidad, b) trazabilidad de datos, c) compatibilidad con auditorías y d) facilidad de inspección.

La certificación MCERTS Clase 1, la más alta disponible, permite utilizar los equipos en medición de caudal en canal abierto y monitorización de alivios, lo que encaja directamente con las exigencias de la orden española TED/1191/2024. Con esta certificación, las autoridades reconocen que un equipo es apto para controlar vertidos al medio hídrico con garantía de trazabilidad y fiabilidad de datos.

En definitiva, contar con equipos certificados permite a las administraciones competentes confiar en que las mediciones realizadas son válidas, verificables y totalmente alineadas con los criterios técnicos exigidos por las confederaciones hidrográficas y los organismos de inspección.

La gama VEGAPULS Basic, compuesta por modelos como el VEGAPULS C 11, C 21 y C 23, integra tecnología radar de 80 GHz de última generación con las siguientes características:

- Sensor compacto, sin contacto y sin desgaste.

- Rango de hasta 20 metros, incluso en estructuras estrechas o con condensación.

- Insensible a espuma, vapor, suciedad o temperatura.

- Antena encapsulada en polímero resistente a químicos y UV.

- Salida de señal 4…20 mA o HART.

- Montaje rápido, configuración vía Bluetooth y mínimo mantenimiento.

El uso de radar frente a ultrasonidos evita errores debidos a condiciones ambientales. Además, permite prescindir de sensores de temperatura externa, sombrillas o doble cabezal, que elevan los costes de instalación y mantenimiento.

- Disponible con certificación ATEX.

- Ideal para estaciones de alivio, canales abiertos, tanques de tormenta, digestores, etcétera.

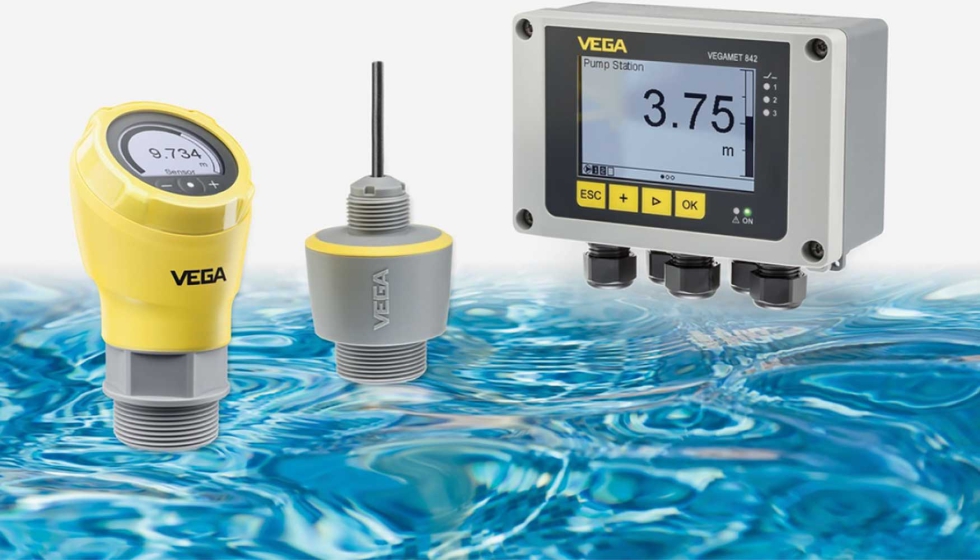

VEGAPULS 31, VEGAPULS C21 y VEGAMET 841

A la hora de seleccionar la tecnología de medición más adecuada para cumplir con los requisitos de la orden TED/1191/2024, muchas organizaciones del sector del agua se plantean si mantener sus actuales sistemas de ultrasonidos o dar el paso a tecnologías más avanzadas como el radar.

Aunque ambos principios de medición han sido utilizados durante años en aplicaciones como el control de vertidos y caudal en canal abierto, la creciente necesidad de precisión, fiabilidad y trazabilidad de datos ha puesto de manifiesto importantes limitaciones en los sistemas ultrasónicos.

Comparativa:

Ultrasonido: a) Sensible al vapor, espuma o polvo. b) Menor precisión en grandes distancias. c) Requiere recalibración frecuente. d) Afectado por cambios de temperatura. e) Pérdida de medida si se inunda. f) Vulnerable a la suciedad y adherencias.

Radar: a) No le afectan las condiciones ambientales. b) Medición precisa incluso en largas distancias. c) No necesita calibración. d) Insensible a cambios de temperatura. e) Funciona incluso cuando está inundado. f) Inmune a la suciedad, polvo y adherencias.

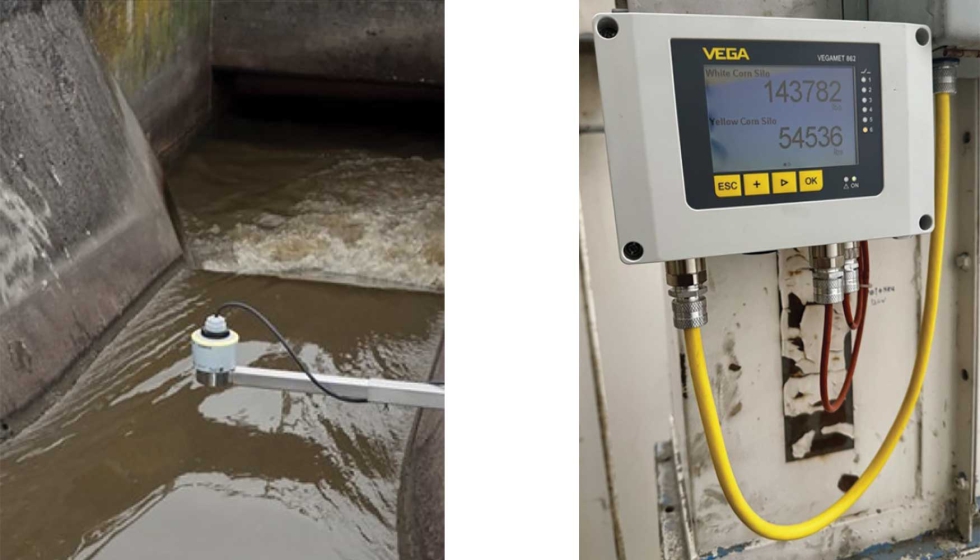

VEGAMET 861

Matt Westgate, especialista en sensores radar para el sector del agua, lo resume así: “Es un momento clave para el radar: ahora cuenta con la credibilidad de una certificación Clase 1. Hemos demostrado su precisión y fiabilidad incluso en mediciones complejas como EDM (Event Duration Monitoring)".

El radar permite:
- Medición precisa incluso con luz solar directa o condensación.

- Ahorro económico en instalación y mantenimiento.

- Mayor disponibilidad de datos y reducción de emisiones de CO2 al evitar desplazamientos innecesarios.

Por primera vez, se puede implementar una solución MCERTS sin controlador:

- Sensor autónomo de 2 hilos, con salida de corriente o comunicación HART.

- Instalación directa, sin cajas intermedias.

- Menor consumo energético, perfecto para telemetría o instalaciones remotas.

- Opción de añadir controlador si se requiere: display, relés, impulsos, etc.

Esta simplificación reduce el tiempo de puesta en marcha, los costes de ingeniería y los errores de configuración

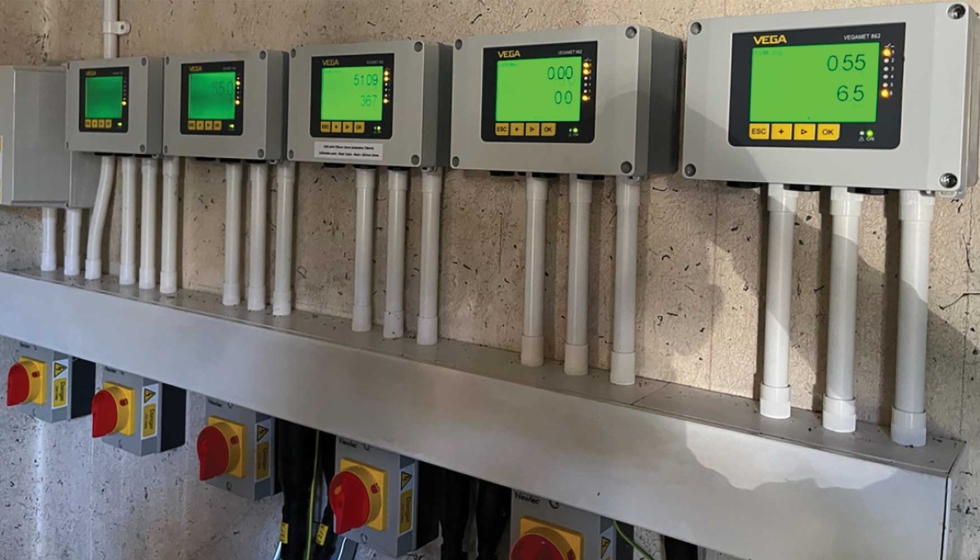

Para instalaciones que requieran visualización en campo, registro o control de relés, la gama VEGAMET complementa a los sensores VEGAPULS.

Sus características más destacadas son:

- Pantalla TFT de alta visibilidad, incluso a pleno sol.

- Entradas para sensores HART o de señal analógica.

- Registro de valores de nivel, caudal y volumen.

- Salidas digitales, relés e impulsos para activación de bombas, alarmas o toma-muestras.

- Configuración remota desde la app VEGA Tools o vía navegador web (opcional módulo de red).

Estos controladores permiten implementar fácilmente medición de caudal conforme a fórmulas normalizadas (estructuras Parshall, canal trapezoidal, etc.) o gestionar activación de sistemas de alarma ante vertidos fuera de rango.

Caso de éxito: Medición de caudal en el canal Venturi

En una una depuradora, ubicada en Madrid, se buscaba mejorar la medición de caudal en el canal Venturi. La tecnología anterior basada en sensores de presentaba significativas  deficiencias y, además, se requería realizar una revisión cada cinco años.

Problema: El sensor de ultrasonidos no cumplía con las expectativas en términos de precisión y fiabilidad en el canal Venturi. Los sensores ultrasonido tienen menor precisión en la medida y se ven afectados por factores externos cómo los cambios de temperatura, el vapor, las espumas y el polvo. Además, el alto coste de mantenimiento y la complejidad de los procedimientos asociados limitaban la eficiencia operativa de la instalación.

Solución: La implementación del sensor radar VEGAPULS C 21, instalado en un canal abierto, permitió digitalizar el sistema. Gracias a la conectividad Bluetooth, la instalación y la puesta en marcha se realizaron de manera sencilla y sin necesidad de formación específica, ya que los empleados pudieron completar el proceso por ellos mismos. Además, el sensor se integró con el  controlador VEGAMET 841, que garantiza un control preciso y una operativa eficiente.

Impacto: La actualización al sensor radar no solo redujo los costes de instalación y mantenimiento, sino que también mejoró notablemente la fiabilidad del sistema. La facilidad de uso y la tecnología avanzada ofrecieron una solución convincente para el cliente.

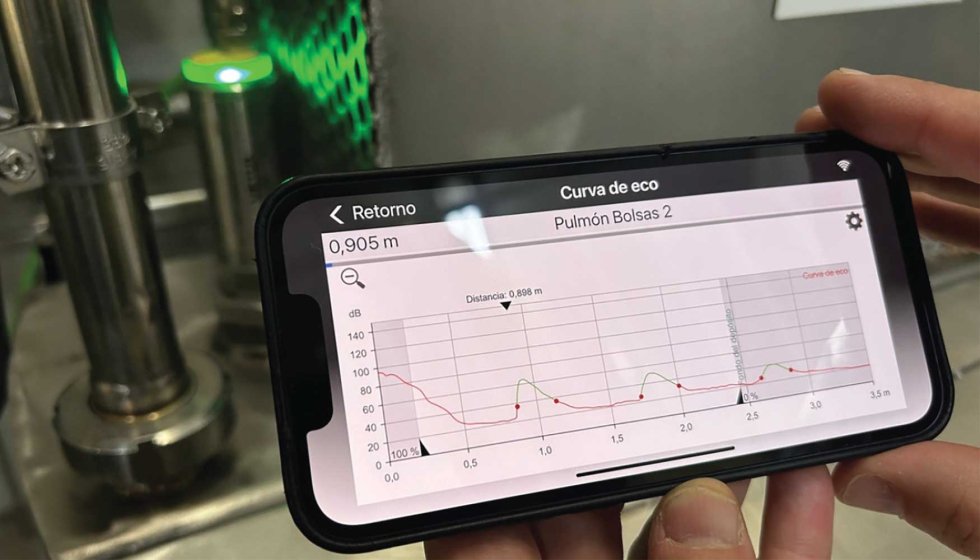

La app gratuita VEGA Tools permite configurar y visualizar los sensores vía Bluetooth, sin necesidad de pantalla física o controlador local:

- Ideal para instalaciones de difícil acceso o sin display.

- Compatible con los requisitos de inspección MCERTS: el estado del sensor debe ser verificable.

- Herramienta intuitiva y segura, valorada por operadores de campo por su facilidad de uso y ahorro de tiempo.

Una configuración precisa desde el inicio es clave para minimizar errores y garantizar datos fiables.

La app VEGATOOLS ha sido reconocida por su interfaz intuitiva, facilidad de uso y robustez en campo, siendo valorada positivamente por técnicos y operadores por su capacidad para ahorrar tiempo durante la puesta en marcha y el mantenimiento.

Su diseño está orientado a facilitar una configuración precisa desde el primer momento, aspecto clave para minimizar errores, evitar desviaciones y asegurar la fiabilidad de los datos reportados a las confederaciones hidrográficas.

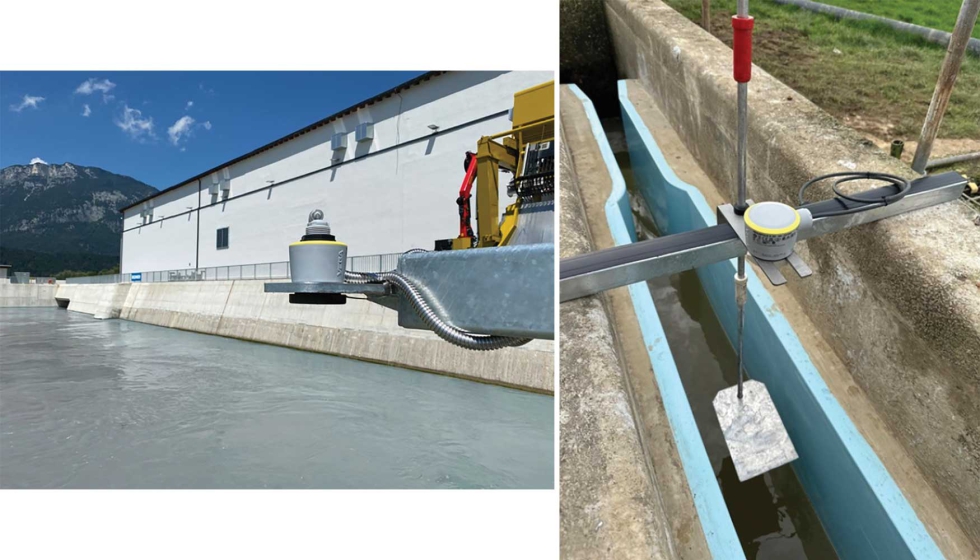

Caso de éxito: Medición de nivel y caudal en 26 municipios catalanes

Uno de los clientes de VEGA Instrumentos gestiona el sistema de agua de 26 municipio de Girona y Barcelona. La empresa se encarga de todas las etapas del ciclo del agua, desde la extracción en manantiales naturales hasta la depuración de aguas residuales, garantizando la protección de los recursos hídricos y del medio ambiente.

El sensor radar VEGAPLUS C21 ofrece la medición de nivel sin contacto. Es ideal para tareas estándar, IP66/IP68, tipo 6P, y también ofrece una medición exacta sin verse afectado por el producto, proceso y condiciones ambientales. Además, la tecnología radar de 80GHz permite un funcionamiento sin mantenimiento. Es ideal para el tratamiento de agua, estaciones de bombeo, medida de caudal, ríos y embalses. Su rango de medición es de hasta 20 metros, la temperatura de proceso es de entre -40 y +80 grados centígrados.

Problema: La medición del caudal del agua extraída del manantial y transportada a los depósitos planteaba varios retos:

- La necesidad de medir con precisión el nivel del agua en un entorno donde los niveles fluctúan en proporción al caudal.

- Requisitos de calibración y operación que aseguraran una operación eficiente y sin interrupciones.

- La necesidad de proteger el equipo de condiciones ambientales adversas en ubicaciones remotas y naturales.

Solución: Instalación de sensores radar VEGAPULS C21, que ofrecen una solución avanzada y sin contacto:

- Los sensores miden el nivel del agua con precisión, incluso en coniciones fluctuantes.

- El caudal puntual y total se calcula de manera precisa con el coontrolador VEGAMET 861, que permite un monitoreo continuo.

- La configuración y calibración del sensor aplicación son sencillas, utilizando la VEGA Tools desde un smartphone.

Impacto: La implementación de los sensores VEGAPULS C21 y el controlador VEGAMET 861 proporcionó a Tennacola S.p.A una solución fiable, eficiente y práctica.

La tecnología radar certificada MCERTS de VEGA no solo responde a las exigencias de la Orden TED/1191/2024, sino que las supera, puesto que es más fácil de instalar, más económica a largo plazo, más fiable en cualquier condición, y más sostenible.
